Bảng tra lỗi và cách khắc phục lỗi biến tần ATV630 Schneider

12/06/2024 Phương Ánh Hồng 1614

ATV630 Schneider có hơn 30 chức năng cho các ứng dụng Bơm, Quạt và các ứng dụng đơn giản trong ngành xử lý vật liệu, giúp các nhà đầu tư tối ưu hóa hiệu quả kinh doanh.

Biến tần ATV630 là dòng sản phẩm được phát triển bởi hãng công nghệ hàng đầu thế giới Schneider Electric. Biến tần ATV630 Schneider với thiết kế cao cấp và nhiều tính năng ưu việt nên được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Tuy nhiên, khi sử dụng không tránh khỏi có một số lỗi xảy ra, vì vậy bài viết sau đây sẽ hướng dẫn các bạn cách khắc phục một vài lỗi hay gặp phải trên biến tần ATV630 Schneider.

Chức năng chính biến tần ATV630 Schneider

Phát hiện sai lệch năng lượng
Đo chính xác mức tiêu thụ năng lượng của hệ thông (độ lệch dưới 5%)
Ethernet truy cập trực tiếp vào cấu hình và giám sát hệ thống
Tối ưu giám sát bơm dựa trên điểm vận hành thực tế
Tích hợp đặc trưng của bơm thực tế để tối ưu hóa điểm vận hành hệ thống
Ước tính tỷ lệ lưu lượng không cần cảm biến
Các phép đo thể hiện trong các đơn vị làm việc
Truy cập vào tài liệu kĩ thuật thông qua mã QR động
Biến tần giới hạn quá áp tại khớp nối động cơ
Chức năng theo dõi bảo trì dự báo và dự phòng
Các phép đo thời gian thực hiện liên tục với bảng điều khiển tùy chỉnh

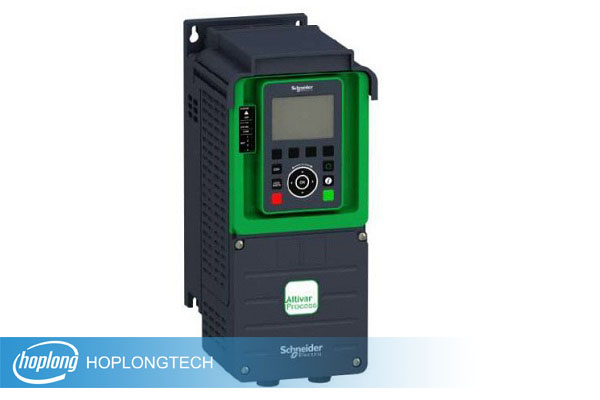

ATV630 Schneider

Bảng tra lỗi và cách khắc phục lỗi biến tần ATV630 Schneider

Ký hiệu

Lỗi

Cách khắc phục

SCF1

Motor short circuit

Ngắn mạch động cơ

Kiểm tra kết nối đến động cơ

Kiểm tra kết nối motor chokes

Giảm tần số sóng mang

SCF3

Ground Short Circuit

Ngắn mạch nối đất

SCF4

IGBT Short Circuit

Ngắn mạch IGBT

Liên hệ bộ phận chăm sóc Schneider Electric

OCF

Overcurrent

Quá dòng

Kiểm tra thông số cài đặt

Kiểm tra thông số động cơ

Kiểm tra kết nối motor chokes

Kiểm tra nối đấu và kết nối đến động cơ

Tăng thông số [Current limitation] CLI

Giảm tần số sóng mang

SOF

Motor Overspeed

Quá tốc độ

Kiểm tra động cơ

Tốc độ chạy vượt quá 10% tốc độ cài đặt của động cơ

Sử dụng thêm Braking resistor

Kiểm tra lại thiết bị hồi tiếp tốc độ

OPF1

Single Output Phase Loss

Mất 1 pha ngõ ra

Kiểm tra kết nối đến động cơ

OPF2

Output Phase Loss

Mất 3 pha ngõ ra

Kiểm tra kết nối đến động cơ

Dòng điện ngõ ra nhỏ hơn 6% dòng định mức

Tắt lỗi [Output Phase Loss] OPL = [Function Inactive] nO

LFFI

AII 4-20mA loss

Lỗi mất tín hiệu ngõ vào AI

Kiểm tra thông số cầu hình ngõ AI

Kiểm tra nối kết điều khiển

PHF

Input phase loss

Mất pha ngõ ra

Kiểm tra lại nguồn và cầu chì

Tắt lỗi mất pha ngõ vào [Input phase loss] IPL = [No] nO

SLF1

Modbus Com Interruption

Lỗi truyền thông

Kiểm tra lại kết nối truyền thông

Kiểm tra lại thông số cài đặt truyền thông

tJF

IGBT Overheating

Quá nhiệt IGBT

Kiểm tra công suất đông cơ

Giảm tần số xung SFr

Chờ cho IGBT mát lại

USF

Supply Mains UnderV

Thấp áp

Kiểm tra chất lượng nguồn

Cài đặt thông số USB

PFMF

PID Feedback Error

Lỗi hồi tiếp PID

Kiểm tra lại phần cứng hệ thống

OLC

Process Overload

Xử lý quá tải

Kiểm tra lại thông số cài đặt

Reset về mặc định nhà máy

Ứng dụng biến tần ATV630 Schneider

Hệ thống quạt thông gió
Hệ thống máy bơm nước
Nước và nước thải
Dầu khí, mỏ, khoáng sản, kim loại
Thực phẩm và nước giải khát
Thiết bị nâng hạ trong công nghiệp
Máy cẩu, băng truyền, thang cuốn…
