Biến tần là gì? Cấu tạo và nguyên lý hoạt động

1, Biến tần là gì?

Tìm hiểu biến tần là gì? Đây là thiết bị chuyên dụng dùng để thay đổi và điều chỉnh tốc độ cho động cơ 3 pha thông qua việc làm thay đổi tần số của dòng điện xoay chiều 3 pha.
Công thức về tốc độ động cơ xoay chiều 3 pha, để thay đổi được tốc độ của động cơ chúng ta sử dụng 1 trong 3 phương pháp.
1 là tiến hành thay đổi số cực động cơ P
2 là tiến hành thay đổi hệ số trượt s
3 là thay đổi tần số f của điện áp đầu vào.

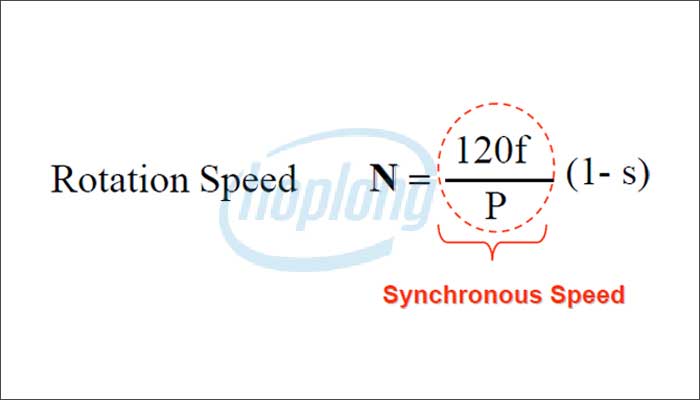

Công thức tốc độ động cơ xoay chiều 3 pha

Các dòng biến tần đang được ưa chuộng trên thị trường:
•    Biến tần Mitsubishi
•    Biến tần Schneider
•    Biến tần LS
•    Biến tần Delta
•    Biến tần Fuji

2, Cấu tạo của biến tần

Cấu tạo của biến tần thông thường sẽ gồm 3 bộ phận:
•    Bộ chỉnh lưu (Diobe)
•    Bộ nghịch lưu (IGBT)
•    Phần điều khiển

Sơ đồ cấu tạo của biến tần

1, Bộ chỉnh lưu (Diode)

Bộ chỉnh lưu (diode) giống như các bộ chỉnh lưu khác trong bộ nguồn, trong đó điện áp xoay chiều được biến đổi thành một chiều. Điện áp sau khi chỉnh lưu đi qua giàn tụ lọc sẽ có điện áp phẳng, ổn định (DC bus) để cấp nguồn cho IGBT.

2, Bộ nghịch lưu (IGBT)

Thiết bị IGBT là bộ phận quan trọng của biến tần, đảm bảo chuyển mạch nhanh, cho hiệu xuất cao. IGBT được điều khiển kích mở theo trình tự lập trình sẵn để tạo xung với độ rộng khác nhau từ điện áp DC Bus được lưu trữ trong tụ điện.

3, Phần điều khiển

Phần điều khiển có chức năng đảm bảo kết nối với mạch ngoại vi nhận tín hiệu đưa vào IC chính để điều khiển biến tần theo cấu hình và cài đặt được lập sẵn của người sử dụng. Phần điều khiển bao gồm các bộ phận:
•    IC chính đảm nhiệm vai trò để xử lý thông tin và điều khiển hoạt động của biến tần.
•    Ngõ vào analog: nhận tín hiệu điện áp 4 – 20 mA hoặc điện áp 0 – 10 V
•    Ngõ vào số: để kích cho biến tần chạy
•    Ngõ ra analog: đảm nhiệm vai trò kết nối với thiết bị ngoại vi khác để giám sát hoạt động của biến tần.
•    Ngõ ra số: xuất tín hiệu chạy, cảnh báo…

4, Nguyên lý hoạt động của biến tần

Nguyên lý hoạt động của biến tần cũng khá đơn giản. Đầu tiên, nguồn điện xoay chiều 1 pha hoặc 3 pha sẽ được đưa vào để chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công việc này được thực hiện nhờ bộ chỉnh lưu cầu diode và tụ điện.

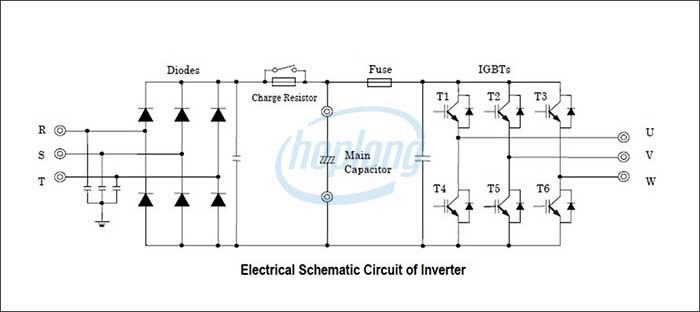

Sơ đồ nguyên lý mạch động lực biến tần Fuji Electric

Sau đó, điện áp 1 chiều ở trên sẽ được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Ban đầu, điện áp một chiều được tạo ra sẽ lưu trữ trong giàn tụ điện.
IGBT có cổng cách điện hoạt động giống như một công tắc bật/tắt cực nhanh để tạo dạng sóng đầu ra của biến tần. Thông qua trình tự kích hoạt đóng mở IGBT của biến tần, điện áp xoay chiều 3 pha sẽ được tạo ra bằng phương pháp điều chế độ rộng xung.
Nhờ công nghệ vi xử lý và công nghệ bán dẫn lực, tần số chuyển mạch xung có thể lên tới dải tần số cao để giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.

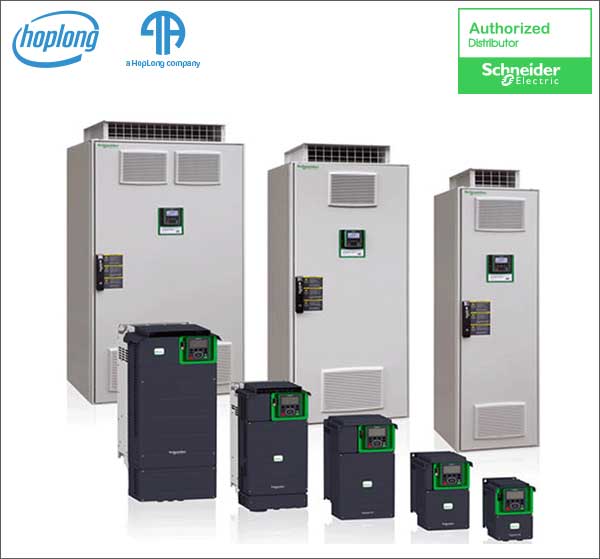

Biến tần ATV630 Schneider

5, Những lưu ý khi sử dụng biến tần

•    Tùy theo mục đích sử dụng mà bạn lựa chọn bộ biến tần sao cho phù hợp.
•    Chắc chắn rằng bộ biến tần của mình đã được nhiệt đới hoá, phù hợp với môi trường khí hậu Việt Nam.
•    Đảm bảo tuyệt đối điều kiện môi trường lắp đặt như nhiệt độ, vị trí, độ ẩm.
•    Đọc kỹ hướng dẫn sử dụng trước khi lắp đặt
•    Nhờ các chuyên gia, địa chỉ phân phối cung cấp tài liệu hướng dẫn lắp đặt, cài đặt để có được chế độ vận hành tối ưu nhất cho ứng dụng của bạn.
•    Khi biến tần báo đèn sáng lỗi, hãy tiến hành tra cứu mã lỗi trong tài liệu và tìm hiểu nguyên nhân gây lỗi cũng như cách khắc phục, lưu ý chỉ khi nào khắc phục được lỗi thì mới khởi động lại.
