Chống sét lan truyền là gì? Nguyên lý, phân loại SPD và cách chọn SPD hiệu quả

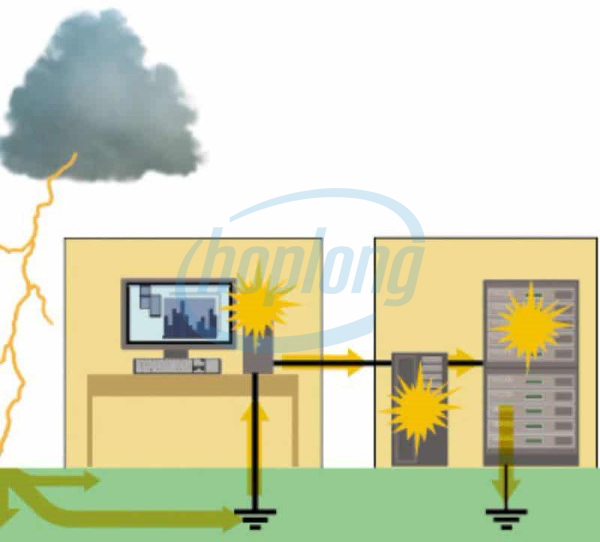

Chống sét lan truyền là gì?

Chống sét lan truyền là một giải pháp bảo vệ quan trọng nhằm giảm thiểu nguy cơ và tác hại của các xung điện áp đột ngột (quá áp) trên hệ thống điện hoặc tín hiệu. Các xung quá áp này thường do sét đánh (trực tiếp hoặc gián tiếp) hoặc các sự kiện chuyển mạch công nghiệp gây ra.

Cơ chế hoạt động của chống sét lan truyền là sử dụng các thiết bị cắt và lọc sét chuyên dụng (SPD - Surge Protection Device). Khi có xung điện áp nguy hiểm xuất hiện trên đường dây, các thiết bị này sẽ lập tức:

• Chuyển hướng dòng điện đột ngột đến một nơi an toàn khác, cụ thể là hệ thống tiếp địa (nối đất).
• Giới hạn mức điện áp còn lại trên đường dây xuống ngưỡng an toàn mà các thiết bị điện và điện tử phía sau có thể chịu được mà không bị hư hỏng.

Nhờ đó, hệ thống chống sét lan truyền giúp bảo vệ hiệu quả các thiết bị điện tử nhạy cảm, giảm thiểu thiệt hại về tài sản và đảm bảo an toàn cho con người trong những trường hợp sét đánh hoặc sự cố quá áp đột biến.

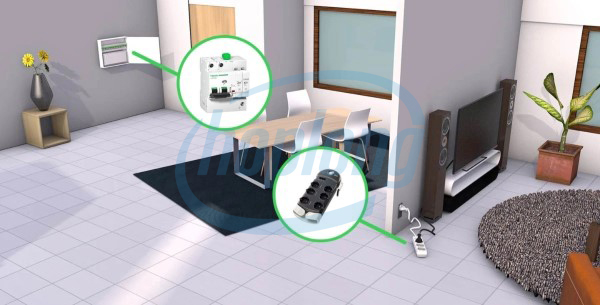

Thiết bị chống sét lan truyền là gì?

Thiết bị chống sét lan truyền (Surge Protection Device - SPD) là những công cụ chuyên dụng được thiết kế để bảo vệ hệ thống điện, thiết bị điện tử và tín hiệu khỏi những xung điện áp đột biến nguy hiểm, thường phát sinh do sét đánh (trực tiếp hoặc gián tiếp) hoặc các sự kiện chuyển mạch trong hệ thống điện.
Các thiết bị này được lắp đặt theo tiêu chuẩn an toàn nghiêm ngặt. Khi một xung quá áp xuất hiện, SPD sẽ nhanh chóng chuyển hướng dòng điện nguy hiểm đó xuống hệ thống tiếp địa (nối đất) một cách an toàn, từ đó bảo vệ hệ thống khỏi thiệt hại do sét gây ra.

Nguyên lý hoạt động của thiết bị chống sét lan truyền

Thiết bị chống sét lan truyền (SPD) hoạt động theo nguyên tắc mạch bảo vệ. Khi hệ thống bị xung điện áp đột ngột (do sét đánh), SPD sẽ ngắt (chuyển hướng) dòng điện nguy hiểm đó. Sau đó, nó sử dụng bộ lọc để loại bỏ tác động nhiễu còn lại. Quá trình này giúp bảo vệ hệ thống khỏi quá áp, quá tải và nguy cơ chập cháy. Sét lan truyền có thể xâm nhập qua nhiều đường như dây điện (AC/DC), anten, cáp treo, cáp ngầm, hoặc các kết nối thiết bị.

Phân loại hệ thống chống sét lan truyền

Các thiết bị chống sét lan truyền (SPD) được chia thành ba loại chính, tùy thuộc vào khả năng chịu đựng xung sét và vị trí lắp đặt trong hệ thống điện:

SPD Loại 1

Vị trí lắp đặt: Thường được sử dụng tại đầu vào của hệ thống điện trong các công trình lớn như xí nghiệp, tòa nhà, nhà máy công nghiệp, đặc biệt là những nơi đã có hệ thống chống sét trực tiếp (như kim thu sét hoặc lồng Faraday).
Chức năng chính: Bảo vệ hệ thống khỏi các dòng sét trực tiếp hoặc rất mạnh lan truyền từ dây đất vào lưới điện.
Đặc trưng xung: Xử lý dòng điện dạng sóng 10/350µs, mô phỏng năng lượng của sét đánh trực tiếp.

SPD Loại 2

Vị trí lắp đặt: Được dùng làm hệ thống bảo vệ chính cho tất cả các thiết bị điện hạ thế, thường được lắp đặt tại tủ điện tổng hoặc các tủ phân phối nhánh.
Chức năng chính: Ngăn chặn sự lan truyền quá áp trong hệ thống điện, bảo vệ các tải khỏi các xung sét gián tiếp (do cảm ứng) hoặc quá áp do chuyển mạch.
Đặc trưng xung: Xử lý dòng điện dạng sóng 8/20µs, mô phỏng các xung điện áp lan truyền nội bộ.

SPD Loại 3

Vị trí lắp đặt: Có dung lượng xả thấp, nên SPD loại 3 được lắp đặt bổ sung cho SPD loại 2, thường là gần các tải nhạy cảm (ví dụ: ổ cắm bảo vệ tivi, máy tính, tủ lạnh...).
Chức năng chính: Giảm thiểu rủi ro cho các thiết bị điện tử nhạy cảm ở cuối đường dây, bảo vệ chúng khỏi các xung quá áp còn sót lại sau khi đã qua SPD loại 1 và loại 2.
Đặc trưng xung: Được đặc trưng bởi sự kết hợp của sóng điện áp 1.2/50µs và sóng dòng 8/20µs.
Việc lựa chọn và kết hợp các loại SPD phù hợp trong một hệ thống chống sét tổng thể là rất quan trọng để đảm bảo an toàn tối đa cho toàn bộ công trình và thiết bị.

Tổng hợp các thiết bị trong hệ thống chống sét lan truyền

Một hệ thống chống sét lan truyền hiệu quả được cấu thành từ nhiều thiết bị chuyên dụng, làm việc cùng nhau để bảo vệ toàn diện cho công trình và thiết bị điện tử. Các thành phần chính bao gồm:

• Thiết bị chống sét lan truyền trên đường nguồn (SPD): Gồm các thiết bị cắt sét và lọc sét cho hệ thống điện 1 pha hoặc 3 pha. Chúng có nhiệm vụ chính là hấp thụ và chuyển hướng các xung điện áp nguy hiểm từ đường dây điện xuống đất, bảo vệ các thiết bị điện trong nhà.
• Cáp thoát sét: Là loại dây dẫn chuyên dụng có khả năng chịu dòng sét lớn, dùng để điều hòa và dẫn dòng sét từ SPD hoặc kim thu sét (trong hệ thống chống sét trực tiếp) xuống hệ thống tiếp địa một cách an toàn.
• Thiết bị đếm sét: Một bộ phận quan trọng giúp theo dõi và ghi nhận số lần sét đánh vào hệ thống, cung cấp dữ liệu hữu ích để đánh giá hiệu quả và tình trạng của hệ thống chống sét.
• Hộp kiểm tra điện trở tiếp địa: Được lắp đặt để dễ dàng kiểm tra định kỳ điện trở của hệ thống tiếp địa, đảm bảo rằng khả năng thoát sét xuống đất luôn đạt hiệu quả cao nhất theo tiêu chuẩn.
• Hệ thống tiếp địa chống sét lan truyền: Bao gồm các cọc tiếp địa bằng kim loại (thường là đồng hoặc thép mạ đồng) được đóng sâu xuống đất và các dây dẫn nối chúng lại với nhau. Đây là nơi cuối cùng tiếp nhận và phân tán năng lượng của sét vào lòng đất, bảo vệ toàn bộ hệ thống.

Ngoài ra, một hệ thống chống sét lan truyền toàn diện còn có:

• Thiết bị chống sét cho tín hiệu: Dành riêng cho các đường dây truyền dữ liệu nhạy cảm như đường viễn thông, điều khiển công nghiệp, mạng máy tính, điện thoại, đường truyền tốc độ cao, cũng như cáp feeder và cáp đồng trục (anten TV, camera).
• Công tắc báo động: Được tích hợp trong một số thiết bị SPD để cung cấp thông tin về trạng thái hoạt động của hệ thống chống sét, ví dụ như khi SPD đã hoạt động và cần được kiểm tra hoặc thay thế.

Trên thị trường Việt Nam hiện nay, có nhiều thương hiệu uy tín cung cấp thiết bị chống sét lan truyền chất lượng cao như LS Electric, Schneider, Mitsubishi,... Bạn có thể tham khảo để lựa chọn sản phẩm phù hợp nhất với nhu cầu bảo vệ cho gia đình hoặc công trình của mình.

Cách chọn thiết bị chống sét lan truyền cần những yếu tố nào?

Để lựa chọn thiết bị chống sét lan truyền (SPD) chất lượng, đảm bảo an toàn cho gia đình và hệ thống điện, người tiêu dùng cần xem xét kỹ các yếu tố kỹ thuật quan trọng sau:

Cường độ dòng sét (Imax / In)

Đây là yếu tố then chốt quyết định khả năng chịu đựng của SPD trước các xung sét. Việc chọn SPD phù hợp với cường độ dòng sét dự kiến sẽ giúp bảo vệ hiệu quả, hạn chế nguy cơ quá áp:

• Cat A (đường nguồn thiết bị): Cần SPD chịu được xung điện áp 200A với dạng sóng 0.5µs/100kHz.
• Cat B (đường nguồn nhánh): Yêu cầu SPD có khả năng chịu dòng xung 3kA với dạng sóng 8/20µs.
• Cat C (đường nguồn tổng): Cần SPD mạnh mẽ hơn, chịu được dòng xung lên tới 20kA với dạng sóng 8/20µs.

Việc hiểu rõ các cấp độ này giúp bạn chọn đúng loại SPD (Loại 1, Loại 2, Loại 3) phù hợp với vị trí lắp đặt và mức độ tiếp xúc với sét của từng khu vực trong hệ thống điện.

Điện áp cho qua (Up - Voltage Protection Level)

Điện áp cho qua (còn gọi là mức bảo vệ điện áp) là điện áp tối đa mà SPD cho phép truyền qua tại điểm kết nối khi nó hoạt động dẫn xung sét xuống đất.
Các công ty, nhà máy hoặc nơi có thiết bị nhạy cảm cần đặc biệt chú ý đến thông số này. Điện áp cho qua càng thấp càng tốt, vì nó thể hiện khả năng bảo vệ tốt hơn cho các thiết bị phía sau.
Bạn có thể tham khảo tiêu chuẩn 6kV, 1.2/50µs và 3kA, 8/20µs khi kiểm tra điện áp cho qua của SPD. Việc kết hợp kiểm tra với các dạng sóng tiêu chuẩn này giúp đánh giá chính xác hiệu quả giảm thiểu rủi ro của thiết bị.

Các thông số kỹ thuật khác của SPD (cho 1 pha và 3 pha)

Ngoài cường độ dòng sét và điện áp cho qua, bạn cần nắm rõ các thông số quan trọng khác, đặc biệt khi lựa chọn SPD cho hệ thống điện 1 pha hoặc 3 pha:

• Uc (Điện áp hoạt động liên tục tối đa - Maximum Continuous Operating Voltage): Là mức điện áp xoay chiều hoặc một chiều tối đa mà SPD có thể hoạt động liên tục mà không bị hư hỏng. Giá trị này phải cao hơn điện áp định mức của hệ thống điện bạn đang sử dụng.
• Un (Điện áp định mức - Nominal Voltage): Là điện áp danh định của hệ thống điện mà SPD được thiết kế để bảo vệ (ví dụ: 220V cho hệ thống 1 pha, 380V cho hệ thống 3 pha).
• tA (Thời gian kích dẫn - Response Time): Là thời gian SPD phản ứng và bắt đầu dẫn xung sét xuống đất, thường được đo bằng nano giây (ns). Thời gian kích dẫn càng nhỏ càng tốt, vì điều này cho thấy SPD phản ứng nhanh, bảo vệ thiết bị gần như ngay lập tức.
  Việc hiểu và lựa chọn đúng các thông số này sẽ giúp bạn đảm bảo SPD hoạt động hiệu quả, phù hợp với hệ thống điện của mình và tối ưu hóa khả năng bảo vệ khi có sét đánh.

Chống sét lan truyền là giải pháp thiết yếu để bảo vệ hệ thống điện và thiết bị khỏi những xung điện áp nguy hiểm. Đầu tư vào chống sét lan truyền không chỉ bảo vệ tài sản mà còn đảm bảo an toàn tối đa cho mọi hoạt động trong môi trường điện tử hiện đại. Để được tư vấn chi tiết về giải pháp phù hợp nhất cho nhu cầu của bạn và đặt hàng, đừng ngần ngại liên hệ ngay với Hợp Long qua hotline 1900.6536 !
