Hướng dẫn cài đặt, đấu nối biến tần iS7 LS

Biến tần LS Starvert iS7 là thiết bị chuyên dụng dùng để biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác. Starvert iS7 là dòng biến tần được nhiều doanh nghiệp ưa chuộng sử dụng cho các loại tải nặng yêu cầu momen lớn: máy đùn nhựa, máy trộn, máy cắt, cẩu trục, máy nghiền....

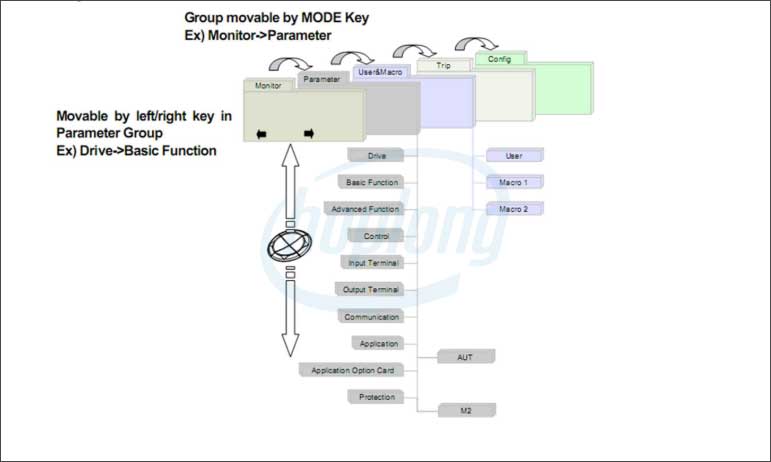

1, Cách cài đặt biến tần iS7 LS

DRV Group

01: Freq Command (cài đặt tần số chạy Hz)
03: Thời gian tăng tốc
04: Thời gian giảm tốc
06: 0: Keypad (chạy, dừng bằng màn hình)

1: Fx/Rx-1 (chạy bằng chân digital input P)

07:  0: Keypad 1 (tăng, giảm tốc độ trên màn hình)

2: V1 tăng, giảm tốc độ bằng biến trở (chân giữa nối vào V1, hai chân còn lại nối vào 5G và VR+)

3: I1 tăng, giảm tốc bằng tín hiệu 0-20mA

14: Motor select capacity (chọn công suất động cơ, xem trên nhãn động cơ)
18: Base Freq (nhập tần số động cơ, xem trên nhãn động cơ)
20: Max Freq (cài đặt tần số cao nhất)

BAS Group

10: Input power Freq (nhập tần số lưới điện)
13: Motor rated current (dòng điện định mức động cơ, xem trên nhãn động cơ)
15: Motor rated voltage (điện áp động cơ, xem trên nhãn động cơ)

Extended function group (ADV)

10: Power - on Run (cấp nguồn chạy biến tần, với điều kiện Drv_06 cài lên 1, nối tắt giữa CM và P1 hoặc P2)

Config Mode (CNF)

CNF40: Parameter initialize (đưa thông số về mặc định nhà sản xuất, cài lên 1)

2, Sơ đồ kết nối biến tần iS7 LS

Chân CM là chân chung cho tín hiệu ngõ vào của biến tần LS
Chân P1 "FX" chân chạy thuận biến tần LS
Chân P2 "RX" chân chạy nghịch biến tần LS

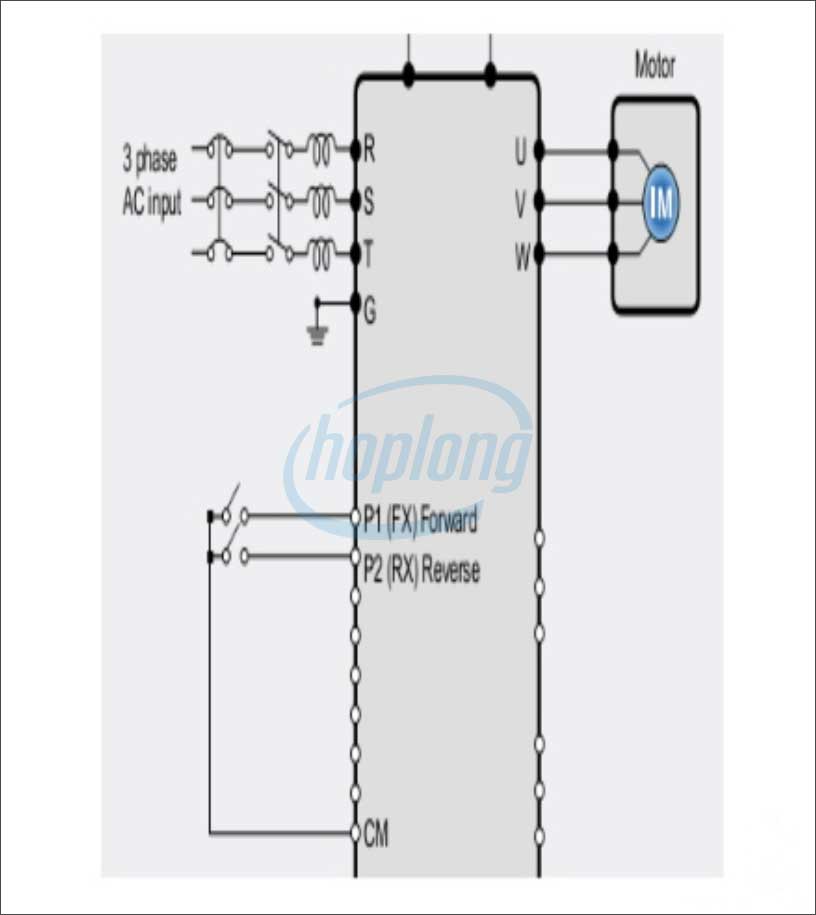

Sơ đồ kết nối biến tần Delta iS7 LS
