Tổng quan Contactor NCH8-M Series CHINT

Contactor NCH8-M Series Chint được sử dụng trong các hệ thống điện có AC 50Hz / 60Hz, điện áp hoạt động định mức lên đến 400V và dòng điện hoạt động định mức lên đến 63A. Series này được sử dụng làm công tắc điều khiển từ xa hoặc thủ công để điều khiển mạch trong AC-7a và AC-7b. Tổng quan Contactor NCH8-M Series Chint không được sử dụng để ngắt dòng điện ngắn mạch, do đó nên sử dụng thiết bị bảo vệ ngắn mạch thích hợp.

Đặc điểm thiết kế Contactor NCH8 Chint

- Thiết kế modul nhỏ gọn,  khởi động từ 1 pha
- Vật liệu cách nhiệt chất lượng cao đã được thông qua kiểm định để tăng cường độ an toàn hoạt động.
- Cấu trúc, thiết kế hiện đại, có sẵn đồ hướng dẫn lắp đặt dễ dàng, thuận tiện cho người dùng
- Không phát tiếng ồn trong khi hoạt động.

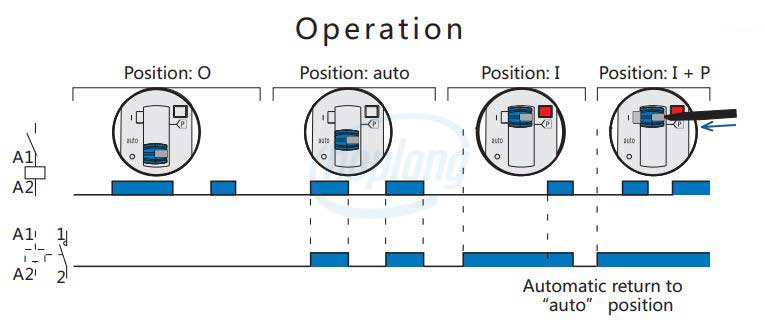

Nguyên lý hoạt động của Contactor NCH8-M Series Chint

Khi tay cầm được di chuyển đến vị trí "O", bật / tắt nguồn điều khiển, Contactor không hoạt động. Khi tay cầm ở chế độ "Auto", bật / tắt Contactor được điều khiển bằng cách bật / tắt nguồn điều khiển, giống như Contactor thông thường. Khi tay cầm được chuyển đến vị trí "I", Contactor bật ngay lập tức và tay cầm tự động trở về vị trí "Auto" sau khi tắt nguồn điều khiển để trên. Khi tay cầm ở vị trí "I", sử dụng tuốc nơ vít để đẩy phím pin trắng ở vị trí "P", Contactor được bật và không được thực hiện bật / tắt nguồn điều khiển.

Thông số chung của Contactor NCH8 Chint

- Dòng tải: lên đến 20A, 25A, 40A, 63A
- Điên áp: 230VAC
- Tần số: 50 / 60Hz; khởi động từ 1 pha
- Loại tải sử dụng: AC-1, AC-7a, AC-7b
- Tiêu chuẩn: IEC / EN 61095
- Độ cao hoạt động <2000m
- Nhiệt độ môi trường: -25℃~+70℃
- Cấp độ bảo vệ IP20
