Chuyển mạch/ Nút nhấn

Chuyển mạch/ Nút nhấn là những linh kiện điện tử cơ bản, đóng vai trò quan trọng trong các hệ thống điện tử và tự động. Chọn loại chuyển mạch/nút nhấn phù hợp với ứng dụng sẽ giúp đảm bảo hoạt động ổn định và an toàn của hệ thống.

Chuyển mạch là gì?

Chuyển mạch (Switch) là một bộ phận hay một thiết bị đóng vai trò tạo ra hoặc làm thay đổi các mối nối trong các mạch điện phức tạp nhằm chuyển hướng di chuyển của tín hiệu điện hay dữ liệu. Là t rạng thái điện từ xảy ra trong bộ biến đổi, đặc trưng bằng việc dòng điện trong một nhánh chuyển sang một nhánh khác trong khi dòng điện tổng chảy ra từ nút giữa hai nhánh vẫn không đổi.

Khái niệm chuyển mạch 2 vị trí

Chuyển mạch 2 vị trí ( Công tắc xoay 2 vị trí) có khả năng đóng/ngắt thiết bị điện từ xa thông qua 2 nấc vị trí khác nhau.

Ưu điểm chuyển mạch 2 vị trí

- Chất liệu cao cấp, độ bền cao, hoạt động bền bỉ trong thời gian dài.
- Khả năng thích nghi tốt trong nhiều điều kiện môi trường.
- Cấp độ bảo vệ từ IP20 trở lên.
- Đem lại hiệu quả bảo vệ, tính an toàn cao, đáp ứng đủ tiêu chuẩn IEC.

Ứng dụng chuyển mạch 2 vị trí

Chuyển mạch 2 vị trí được ứng dụng rộng rãi trong các thiết bị công cụ, ngành đóng gói bao bì, sản xuất ô tô lắp ráp
Ứng dụng liên quan đến người máy, xử lý thiết bị.

Định nghĩa chuyển mạch 3 vị trí

Chuyển mạch 3 vị trí (Công tắc xoay 3 vị trí) được thiết kế 2 dạng gồm xoay góc 90 độ hoặc 45 độ, giúp bật/tắt thiết bị điện từ xa. Ưu điểm dễ dàng tháo lắp, sửa chữa và thay thế thuận tiện, thiết kế điểm tiếp xúc thông minh, cấp độ bảo vệ IP65 ngoài mặt tủ, IP20 bên trong tủ.

Cấu tạo chuyển mạch 3 vị trí

Bao gồm 4 bộ phận chính:
- Đầu xoay công tắc: Quyết định đến màu sắc, vị trí xoay, chế độ tự trả hay duy trì cho công tắc xoay 3 vị trí.
- Phần Holder: Bộ phận bắt chặt đầu xoay vào tủ điện theo 2 dạng chính: xiết bằng vít hoặc bằng tay
- Phần đầu đèn của công tắc: Được gắn sau phần Holder
- Phần tiếp điểm: Ggắn sau phần đầu đèn, mỗi khối tiếp điểm có tối đa 2 tiếp điểm.

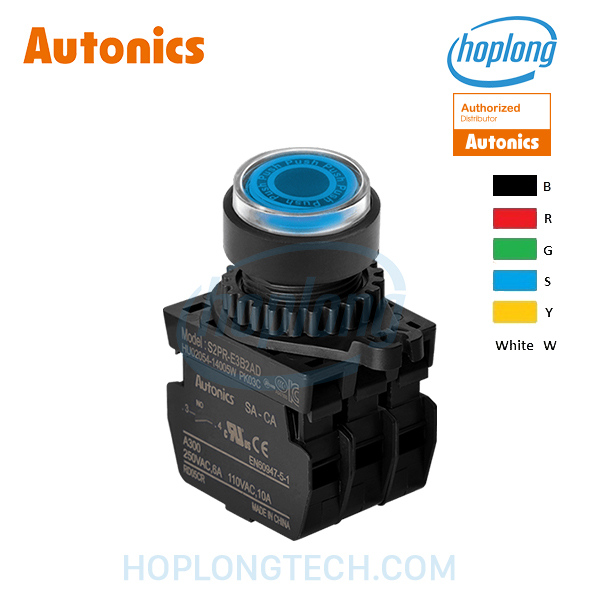

Nút nhấn là gì?

Nút nhấn có chức năng tắt/mở từ xa và điều khiển hoạt động của thiết bị điện, các loại máy móc hay một số quá trình trong điều khiển. Nó thường được thiết kế trên bảng điều khiển, tủ điện, hộp nút nhấn, được sản xuất theo tiêu chuẩn cao, mẫu mã đẹp, dễ dàng thay thế.
Công dụng duy trì và đảo trạng thái sau mỗi lần bị tác động., cho phép đóng, ngắt thiết bị mà không cần hệ thống mạch tự giữ, tiết kiệm dây dẫn trong bảng mạch điều khiển.

Phân loại nút nhấn

- Nút nhấn giữ
Nút nhấn giữ được sử dụng làm công tắc nguồn, công tắc chức năng cho các thiết bị điện tử và gia dụng. Dùng trong cả hệ thống tủ điều khiển công nghiệp và nhiều thiết bị khác. Nút nhấn truyền thống có từ 2 tiếp điểm trở lên.
- Nút nhấn nhả
Hai tiếp điểm sẽ đóng lại khi nhấn nút, khi buông tay ra chúng mở ra. Nó được ứng dụng rộng rãi trong sản xuất thiết bị gia dụng như lò vi sóng, quạt điện, nồi cơm điện tử, máy pha cà phê tự động, bếp từ, máy ATM.
- Nút nhấn kín nước
Nút nhấn chống thấm nước có thêm một nắp chống thấm nước, toàn phần đầu nút sẽ được bọc cao su giúp thiết bị có khả năng chống thấm nước và không bám bụi.

- Nút nhấn cảm ứng
Chứa một ma trận các tiếp điểm, mỗi tiếp điểm có một giá trị điện trở hoặc điện dung nhất định. Khi nhấn vào các điểm, điện trở hoặc điện dung trong mạch sẽ thay đổi, bộ vi xử lý sẽ nhận ra sự thay đổi này để biết thao tác của người dùng. Từ đó điều khiển máy theo yêu cầu.

Ứng dụng phổ biến của nút nhấn

- Nút nhấn được ứng dụng nhiều trong xây dựng, sản xuất, nhà máy hay xí nghiệp với hệ thống thông minh chỉ cần điều khiển từ xa. Thiết bị có đèn với âm thanh báo hiệu giúp người dùng dễ dàng nhận biết sự cố hơn.
- Ứng dụng nhiều trong lĩnh vực công nghệ như máy tính, điện thoại nút bấm, thiết bị điện gia dụng với chức năng bật, tắt hoặc khiến một thiết bị thực hiện các tác vụ cụ thể, giống như một máy tính.
- Một nút nhấn có thể được kết nối bằng một liên kết cơ học để điều khiển hoạt động của một nút khác.
