Hướng dẫn đấu nối ATV650 Schneider Electric

Altivar ATV650 Schneider được thiết kế chuyên dùng trong lĩnh vực công nghiệp, có dạng tủ, dùng cho động cơ không đồng bộ ba pha. ATV650 Schneider mang đến giải pháp toàn diện, hiệu suất cao cho những ứng dụng cần sóng hài thấp, thông qua hệ thống chuyển mạch đầu vào 3 cấp.

Hướng dẫn kết nối biến tần ATV650

Đảm bảo rằng điện trở đất là 1 Ohm hoặc ít hơn.
Khi nối đất bạn phải kết nối trực tiếp từng đầu nối.
Không lặp cáp nối đất hoặc kết nối theo chuỗi.

Nối đất bảo vệ

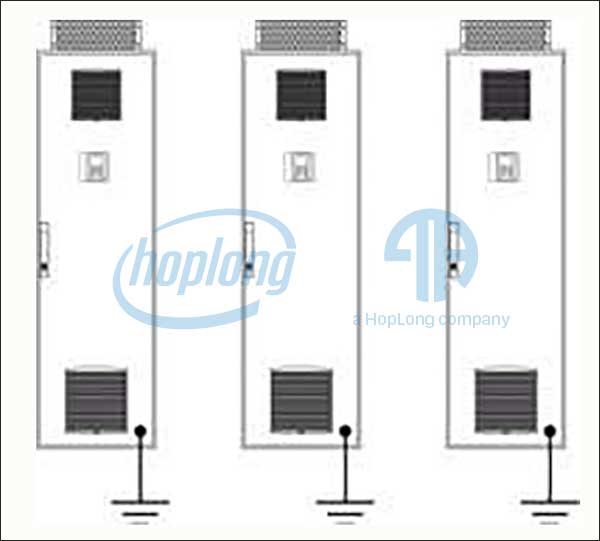

Có một thiết bị đầu cuối được đánh dấu (thanh) bên trong vỏ bọc để kết nối dây dẫn bảo vệ. Hơn nữa, có một thiết bị đầu cuối được đánh dấu (thanh) để kết nối nối đất bảo vệ của động cơ.

Kiểm tra xem điện trở của nối đất bảo vệ là 0,1 Ω hay ít hơn.

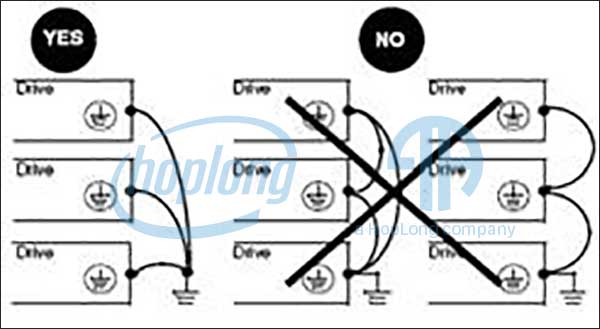

Khi một số bộ biến tần cần được kết nối với mặt đất bảo vệ, mỗi cái phải được kết nối trực tiếp với mặt đất bảo vệ này như minh họa ở trên

Sơ đồ mạch điện của Altivar ATV650

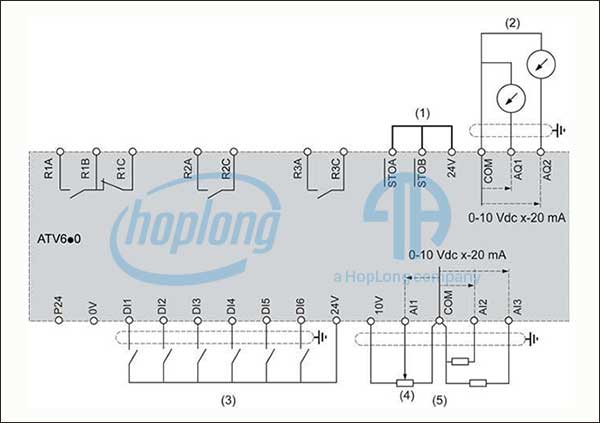

Sơ đồ khối điều khiển khối

1, Tắt mô-men xoắn an toàn,
2, Analog Output,
3, Đầu vào kỹ thuật số,
4, chiết áp tham chiếu,
5, Analog Input

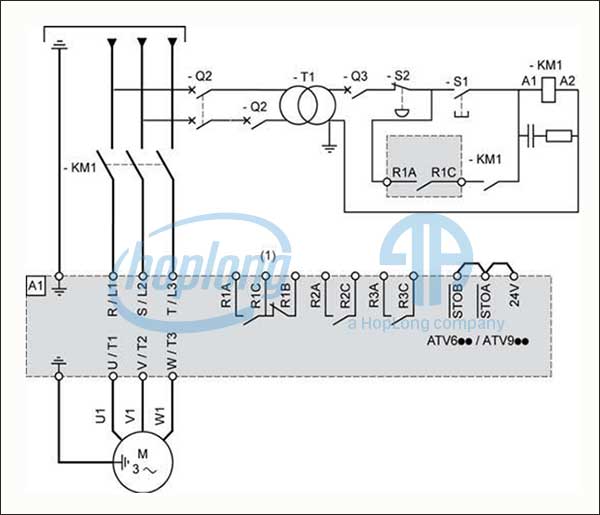

Bộ nguồn một pha hoặc ba pha - Sơ đồ với công tắc tơ

Các sơ đồ kết nối tuân theo các tiêu chuẩn ISO13849 loại 1 và IEC / EN 61508 công suất SIL1, dừng loại 0 theo tiêu chuẩn IEC / EN 60204-1.

(1) Sử dụng đầu ra kỹ thuật số R1 được đặt thành trạng thái vận hành Lỗi để tắt sản phẩm sau khi phát hiện thấy lỗi
Bộ nguồn một pha hoặc ba pha - Sơ đồ với công tắc tơ hạ lưu
Nếu một lệnh Run được thực thi trong khi công tắc tơ hạ lưu giữa biến tần và động cơ vẫn mở, có thể có điện áp dư ở đầu ra của biến tần. Điều này có thể gây ra thiệt hại về tốc độ động cơ khi các tiếp điểm của công tắc tơ hạ lưu được đóng lại. Ước tính không chính xác về tốc độ động cơ này có thể dẫn đến làm hỏng thiết bị. Ngoài ra, có thể có quá điện áp ở đầu ra của ổ đĩa nếu tầng nguồn vẫn được bật khi công tắc tơ hạ lưu giữa ổ đĩa và động cơ mở.
Các sơ đồ kết nối tuân theo các tiêu chuẩn EN 954-1 loại 1 và IEC / EN 61508 công suất SIL1, dừng loại 0 theo tiêu chuẩn IEC / EN 60204-1.

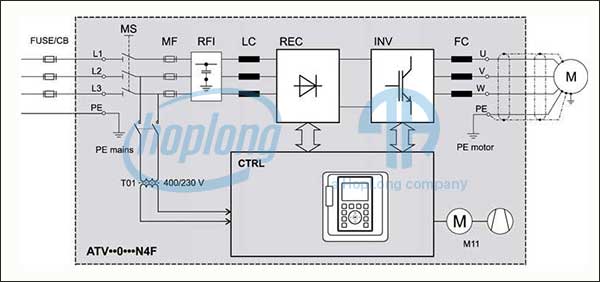

Sơ đồ mạch dẫn động sàn đứng

FUSE / CB: Cầu chì trước hoặc cầu dao ngoài để bảo vệ cáp nguồn
MS: Công tắc chính tích hợp, có thể khóa ở vị trí mở (chỉ có sẵn trên các ổ đĩa IP54)
T01: Biến áp điều khiển 400/230 V AC
MF: aR cầu chì tắt máy nếu các thiết bị bảo vệ điện tử không hoạt động đúng
RFI: Bộ lọc RFI tích hợp, xem xét loại C3 theo EN 61800-3 Sử dụng trong môi trường công nghiệp
LC: Lò phản ứng dòng để giảm sóng hài hiện tại trên nguồn điện do liên kết DC gây ra
REC: Mô-đun chỉnh lưu
INV: Mô-đun biến tần
FC: Bộ lọc dv / dt bị sặc để giảm tải điện áp của động cơ
CTRL: Bảng điều khiển với khối điều khiển và các thành phần điều khiển hơn nữa
M11: Quatj
Nếu bộ ngắt mạch bên trong mở, quạt bên trong sẽ không được cung cấp. Nếu cửa không đóng hoàn toàn, hệ thống làm mát sẽ không hoạt động đúng. Điều này có thể khiến biến tần gây ra lỗi quá nhiệt độ.
