So sánh đồng hồ đa năng Schneider Electric PM2000, PM5000 và PM8000, khác nhau ở đâu?

5 giờ trước Phạm Thị Thu Hoài 4

Đồng hồ đa năng cho biết điện áp, dòng điện, công suất và điện năng tiêu thụ của một tủ điện hay một phân xưởng. Nhưng mỗi hệ thống cần mức đo khác nhau. Một tủ phân phối nhỏ chỉ cần số liệu cơ bản, một tòa nhà cần dữ liệu để tính tiền điện cho từng khu, còn một nhà máy cần theo dõi cả chất lượng điện. Schneider Electric chia thành ba dòng tương ứng, do Hợp Long phân phối: PM2000, PM5000 và PM8000.

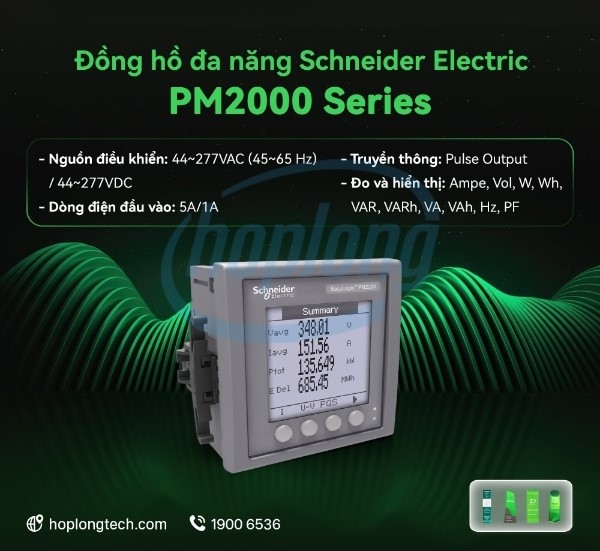

PM2000 Series đo lường cơ bản cho tủ điện quy mô nhỏ

Dòng này dành cho tủ điện nhỏ, khi người dùng cần giám sát tổng quan hoặc đo phụ (sub-metering) đơn giản. Thiết bị hướng đến chi phí đầu tư thấp và lắp đặt nhanh.
Thông số kỹ thuật:

Nguồn điều khiển: 44 đến 277 VAC (45 đến 65 Hz) hoặc 44 đến 277 VDC
Dòng điện đầu vào: 5 A / 1 A
Truyền thông: Pulse Output (ngõ ra xung)
Đo và hiển thị: dòng điện (A), điện áp (V), công suất tác dụng (W), điện năng tác dụng (Wh), công suất phản kháng (VAR), điện năng phản kháng (VARh), công suất biểu kiến (VA), điện năng biểu kiến (VAh), tần số (Hz), hệ số công suất (PF)

so-sanh-dong-ho-da-nang-schneider-electric-pm2000-pm5000-va-pm8000-khac-nhau-o-dau-2.jpg — PM2000 Series đo lường cơ bản cho tủ điện quy mô nhỏ.

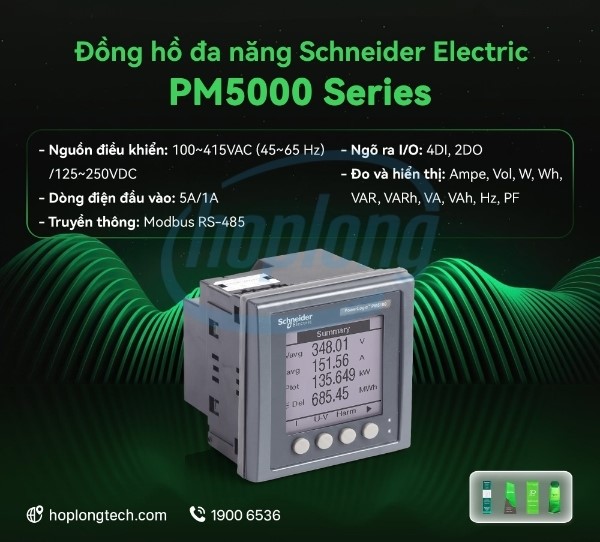

PM5000 Series đo 3 pha chính xác, tích hợp vào hệ thống quản lý tòa nhà

PM5000 đo nguồn điện 3 pha và kết nối được với hệ thống BMS (hệ thống quản lý tòa nhà). Dòng này cho phép kết nối nhiều thiết bị, phù hợp với các bài toán quản lý năng lượng, tối ưu chi phí điện, tenant metering (đo điện cho từng đơn vị thuê) và sub-billing (tính tiền điện theo từng khu vực).
Thông số kỹ thuật:

Nguồn điều khiển: 100 đến 415 VAC (45 đến 65 Hz) hoặc 125 đến 250 VDC
Dòng điện đầu vào: 5 A / 1 A
Truyền thông: Modbus RS-485
Ngõ ra I/O: 4 ngõ vào số (DI), 2 ngõ ra số (DO)
Đo và hiển thị: A, V, W, Wh, VAR, VARh, VA, VAh, Hz, PF

so-sanh-dong-ho-da-nang-schneider-electric-pm2000-pm5000-va-pm8000-khac-nhau-o-dau-3.jpg — PM5000 Series đo 3 pha chính xác, tích hợp vào hệ thống quản lý tòa nhà.

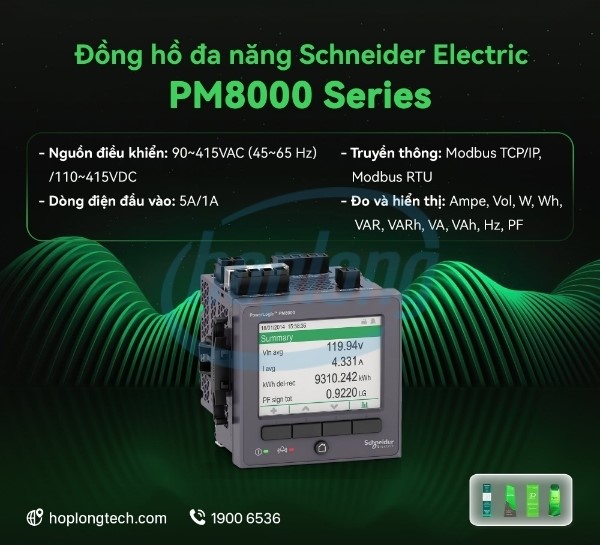

PM8000 Series phân tích chất lượng điện cho hệ thống quy mô lớn

PM8000 hướng đến vận hành trong các hệ thống điện lớn. Thiết bị ghi được dạng sóng và phân tích chất lượng điện, hỗ trợ cảnh báo sự cố và bảo mật dữ liệu. Dòng này phù hợp với nhà máy và tòa nhà thương mại.
Thông số kỹ thuật:

Nguồn điều khiển: 90 đến 415 VAC (45 đến 65 Hz) hoặc 110 đến 415 VDC
Dòng điện đầu vào: 5 A / 1 A
Truyền thông: Modbus TCP/IP, Modbus RTU
Đo và hiển thị: A, V, W, Wh, VAR, VARh, VA, VAh, Hz, PF

so-sanh-dong-ho-da-nang-schneider-electric-pm2000-pm5000-va-pm8000-khac-nhau-o-dau-4.jpg — PM8000 Series phân tích chất lượng điện cho hệ thống quy mô lớn.

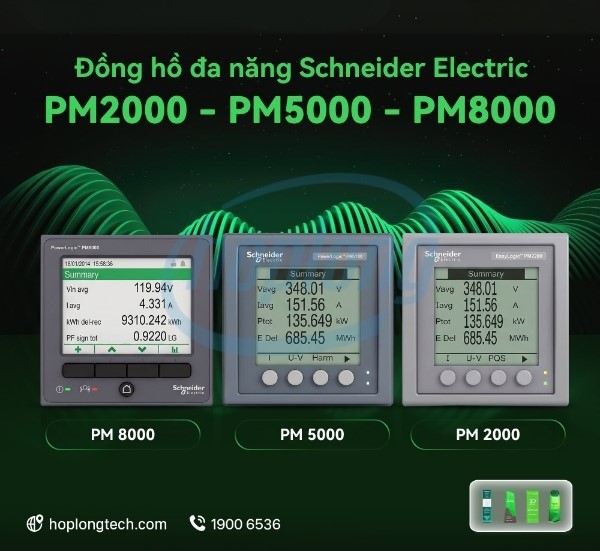

So sánh nhanh ba dòng đồng hồ đa năng Schneider Electric PM2000, PM5000 và PM8000

	PM2000	PM5000	PM8000
Quy mô hệ thống	Tủ điện nhỏ	Tòa nhà, hệ thống cần quản lý năng lượng	Nhà máy, tòa nhà thương mại lớn
Nguồn điều khiển	44 đến 277 VAC / VDC	100 đến 415 VAC, 125 đến 250 VDC	90 đến 415 VAC, 110 đến 415 VDC
Truyền thông	Pulse Output	Modbus RS-485	Modbus TCP/IP, Modbus RTU
Nhu cầu chính	Giám sát tổng quan, sub-metering đơn giản	Quản lý năng lượng, tenant metering, sub-billing	Ghi dạng sóng, phân tích chất lượng điện, cảnh báo sự cố

Nên chọn dòng nào?

Chỉ cần theo dõi số liệu cơ bản trong tủ điện nhỏ: PM2000.
Cần kết nối với BMS hoặc tính tiền điện theo từng khu vực, đơn vị thuê: PM5000.
Cần theo dõi chất lượng điện, ghi dạng sóng và cảnh báo sự cố ở hệ thống lớn: PM8000.
