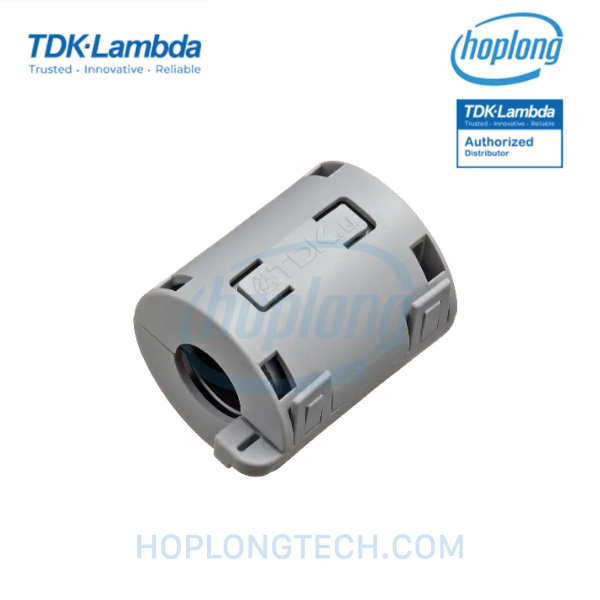

Bộ lọc nhiễu nguồn

Bộ lọc nhiễu nguồn (EMI Filter) là giải pháp công nghệ cốt lõi giúp bảo vệ và duy trì sự ổn định cho toàn bộ hệ thống điện công nghiệp. Đóng vai trò như "lá chắn" quét sạch nhiễu rác, tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ cho các thiết bị điện tử.

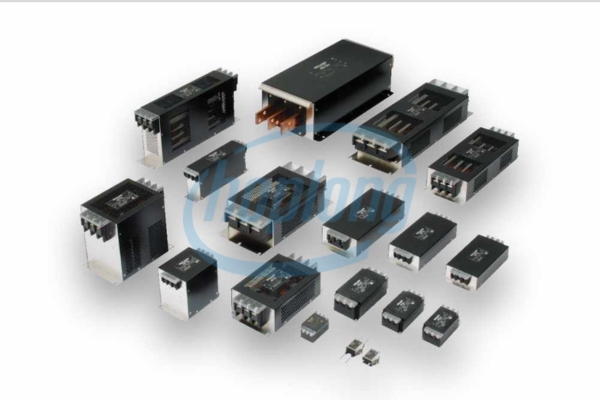

Bộ lọc nhiễu nguồn là gì?

Bộ lọc nhiễu nguồn (tên tiếng Anh là EMI Filter hoặc Noise Filter) là một thiết bị điện tử thụ động được lắp đặt giữa nguồn cấp điện và thiết bị tiêu thụ. Nhiệm vụ cốt lõi là triệt tiêu nhiễu điện từ trên đường nguồn hoặc đường tín hiệu bằng cách làm suy giảm các tín hiệu đi vào tại các dải tần số không mong muốn.

Do đó, các bộ lọc EMI thường được thiết kế để chặn các tín hiệu cao tần dao động từ vài chục kilohertz đến vài chục megahertz trong khi vẫn cho phép các tín hiệu ở tần số thấp hơn đi qua.

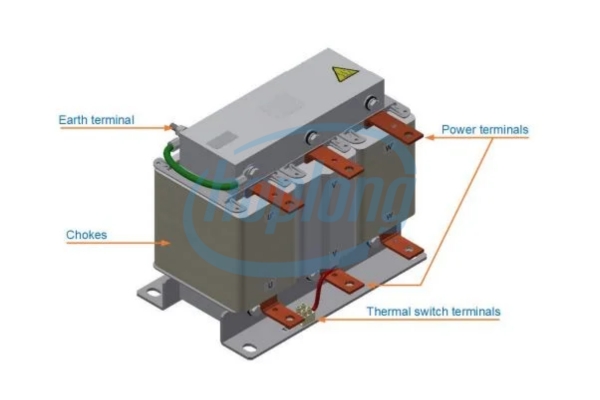

Cấu tạo và nguyên lý hoạt động của bộ lọc nhiễu

Bộ lọc nhiễu EMI được cấu thành từ các nhóm linh kiện cốt lõi sau, mỗi nhóm đảm nhận một nhiệm vụ riêng biệt để làm sạch nguồn điện, bảo vệ hệ thống:

Cấu tạo chi tiết

1. Hệ thống lọc nhiễu chính (L-C Circuit)

- Tụ điện (Capacitors): Tạo ra một đường dẫn trở kháng thấp để bẻ hướng dòng nhiễu đi ra xa khỏi tải, không cho lọt vào nguồn cấp. Nhóm này chuyên xử lý nhiễu vi sai (Differential mode noise).

- Tụ cách ly an toàn (Tụ Y): Được mắc giữa đầu vào - đầu ra (xuống đất) nhằm dập nhiễu chế độ chung (Common mode), bảo vệ thiết bị phía sau khỏi sự trồi sụt điện áp rác.

- Cuộn cảm chặn / Cuộn chokes (Inductors): Sinh ra cảm kháng để cản trở sự thay đổi đột ngột của dòng nhiễu cao tần.

2. Khối mạch bảo vệ (Circuit Protection)

- Cầu chì (Fuse): Mắc nối tiếp ở đầu vào, tự động đứt để ngắt mạch khi xảy ra quá dòng hoặc ngắn mạch.

- Varistor (VDR): Bảo vệ quá áp bằng cách hấp thụ năng lượng xung sét/xung cao áp, tự động ghim điện áp ở mức an toàn.

- Điện trở hạn chế dòng khởi động (Inrush Current Limiter): Giảm thiểu dòng điện rọc (dòng đỉnh) phóng vào mạch tại thời điểm vừa bật nguồn AC.

- Tiod chống dòng dốc (TVS): Bảo vệ mạch khỏi các đỉnh điện áp đột biến (Spikes) từ môi trường bên ngoài để không làm hỏng linh kiện nhạy cảm.

3. Khối lọc đầu ra (Output Filtering)

Gồm các linh kiện giúp san phẳng độ gợn điện áp (ripple voltage), làm mịn dòng điện đầu ra để cấp một nguồn “sạch”, ổn định nhất cho thiết bị hoạt động.

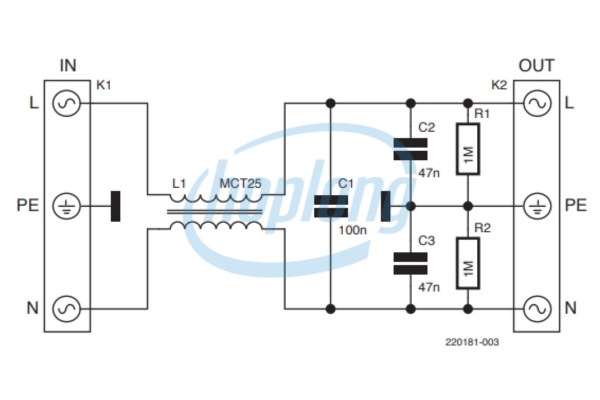

Nguyên lý hoạt động

Bộ lọc nhiễu hoạt động như một “màng lọc tần số”, phân biệt dòng điện dựa trên tần số để giữ lại năng lượng sạch, loại bỏ nhiễu rác:

Bước 1: Phân tách và Lọc nhiễu (L-C Filter)

Khi dòng điện đi vào, bộ lọc sử dụng hai linh kiện cốt lõi để xử lý nhiễu:

- Tụ điện: Bẻ hướng, xả các xung nhiễu cao tần (nhiễu vi sai) ra khỏi mạch.

- Cuộn cảm: Tạo trở kháng lớn để chặn đứng dòng nhiễu chạy trên các dây (nhiễu chế độ chung).

Bước 2: Sàng lọc qua Tần số cắt (Cutoff Frequency)

Bộ lọc được thiết kế một "ngưỡng cửa" gọi là tần số cắt. Tất cả các tín hiệu có tần số nằm dưới ngưỡng này (dòng điện sạch cần thiết) sẽ được cho qua dễ dàng. Ngược lại, tất cả các tín hiệu có tần số nằm trên ngưỡng này (nhiễu rác từ vài chục kHz đến MHz) sẽ bị triệt tiêu ngay lập tức.

Bước 3: Bảo vệ, Xuất nguồn sạch

Các linh kiện phụ trợ (cầu chì, varistor) sẽ dập các xung sét (quá áp) hoặc ngắt mạch khi quá dòng. Kết quả, hệ thống xuất ra dòng điện "sạch" giúp thiết bị phía sau (PLC, cảm biến) vận hành ổn định, không bị treo lỗi.

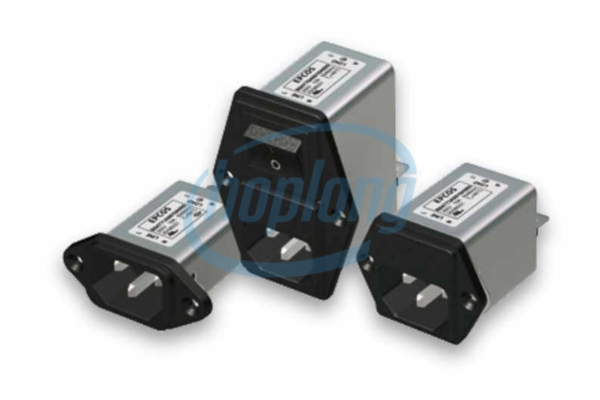

Phân loại bộ lọc nhiễu nguồn EMI

Bộ lọc EMI thụ động

- Sử dụng các linh kiện thụ động như tụ điện, điện trở, cuộn cảm, biến áp.
- Hấp thụ hoặc suy giảm nhiễu điện từ, không tạo dòng điện bù.

Bộ lọc EMI chủ động

- Sử dụng các linh kiện điện tử chủ động, mạch khuếch đại.
- Tạo dòng điện đối kháng để triệt tiêu nhiễu, phù hợp với các ứng dụng yêu cầu hiệu suất lọc cao.

Bộ lọc LC, RC và Pi

Bộ lọc LC
- Kết hợp cuộn cảm (L) và tụ điện (C).
- Hiệu quả cao trong việc loại bỏ nhiễu tần số cao.

Bộ lọc RC
- Sử dụng điện trở (R) và tụ điện (C).
- Thường dùng trong các mạch tín hiệu hoặc ứng dụng tần số thấp.

Bộ lọc Pi (π)
- Gồm một tụ điện ở giữa và hai cuộn cảm ở hai bên.
- Có khả năng lọc nhiều loại nhiễu, thường dùng trong các thiết bị công suất lớn.

Bộ lọc EMI 1 pha và 3 pha

Bộ lọc EMI 1 pha
- Dùng cho nguồn điện AC 1 pha.
- Thường được sử dụng trong thiết bị gia dụng, hệ thống công suất nhỏ.

Bộ lọc EMI 3 pha
- Dùng cho hệ thống điện 3 pha.
- Phù hợp với biến tần, động cơ, máy móc công nghiệp.
- Có hai cấu hình phổ biến: Wye (Y), Delta (Δ).

Ứng dụng của bộ lọc EMI

- Power Supply: Giảm nhiễu từ lưới điện, cung cấp nguồn điện ổn định cho thiết bị.
- Adapter: Hạn chế nhiễu điện từ phát sinh trong quá trình cấp nguồn.
- UPS: Đảm bảo nguồn điện sạch, liên tục cho thiết bị quan trọng.
- SMPS: Giảm nhiễu do nguồn xung tạo ra, tránh ảnh hưởng đến hệ thống.
- VFD (Biến tần): Giảm nhiễu điện từ, bảo vệ động cơ hoạt động ổn định.
- Servo Drive: Đảm bảo tín hiệu điều khiển chính xác, đáng tin cậy.
- PLC: Chống nhiễu, giúp hệ thống điều khiển vận hành chính xác.
- Hệ thống tự động hóa: Nâng cao độ ổn định của toàn bộ hệ thống.
- Thiết bị viễn thông: Cải thiện chất lượng truyền, nhận tín hiệu.
- Thiết bị y tế: Ngăn nhiễu điện từ làm ảnh hưởng đến kết quả chẩn đoán.
- Nguồn cấp thiết bị: Cung cấp nguồn điện sạch cho thiết bị nhạy cảm.
- Thiết bị quân sự, hàng không: Đảm bảo hệ thống điện tử hoạt động ổn định trong môi trường khắc nghiệt.

Bộ lọc nhiễu nguồn giúp duy trì huyết mạch năng lượng ổn định cho mọi hệ thống tự động hóa. Khi lựa chọn bộ lọc nhiễu, hãy luôn chú ý đến các thông số dòng định mức (A), dải điện áp chịu đựng (V), cấp bảo vệ chống nước/kháng dầu phù hợp với môi trường nhà xưởng.
