Gối đỡ

Gối đỡ - sứ đỡ cách điện cho tủ điện là thiết bị phụ kiện quan trọng dùng để hỗ trợ, cố định và cách ly thanh cái trong các hệ thống tủ điện phân phối, tủ điện điều khiển và tủ bảng công nghiệp. Sản phẩm giúp giữ thanh cái ở vị trí cố định, đồng thời ngăn dòng điện rò ra vỏ tủ hoặc các linh kiện xung quanh, đảm bảo an toàn và độ bền cho hệ thống điện.

Các loại gối đỡ sứ đỡ cách điện

Hiện nay, gối đỡ thanh cái và sứ đỡ cách điện được sản xuất với nhiều kiểu dáng khác nhau nhằm đáp ứng các yêu cầu cố định thanh cái, cách điện, đảm bảo an toàn trong tủ điện. Mỗi loại có thiết kế và phạm vi ứng dụng riêng, phù hợp từng cấu trúc tủ điện cụ thể.

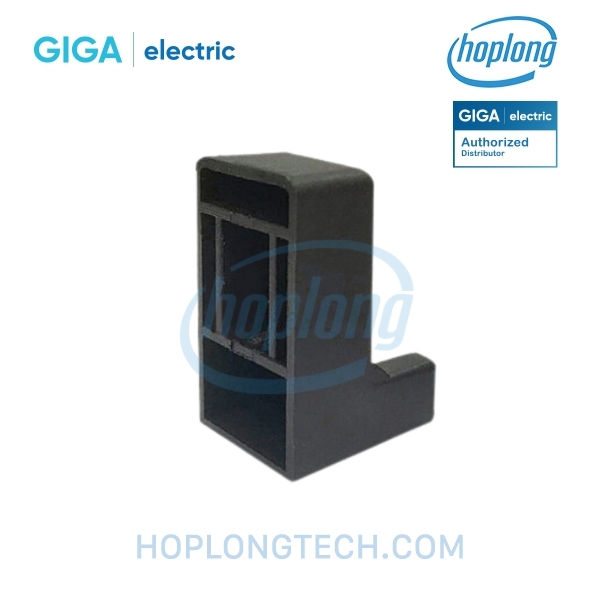

Sứ đỡ thanh cái hình chữ L

Đây là loại sứ đỡ có thiết kế dạng chữ L, kết cấu đơn giản và kích thước nhỏ gọn. Sản phẩm thường được sử dụng trong các vị trí lắp đặt đặc thù, nơi không gian hạn chế. Với chất liệu sứ cách điện chất lượng cao, gối đỡ chữ L đảm bảo tốt vai trò nâng đỡ và cách điện cho thanh cái.

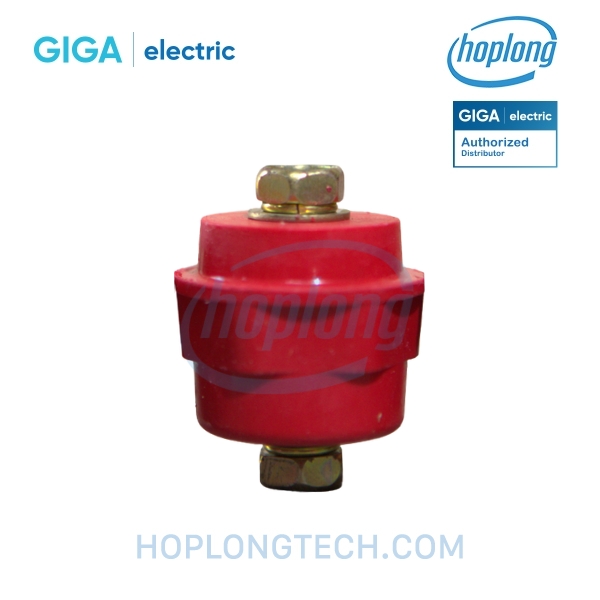

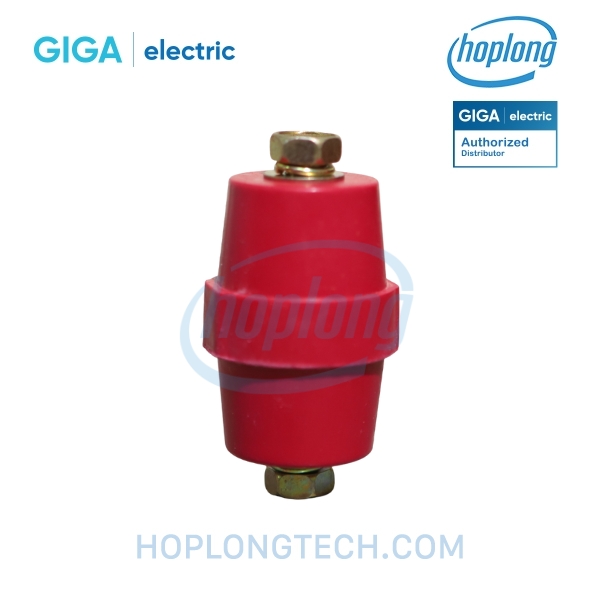

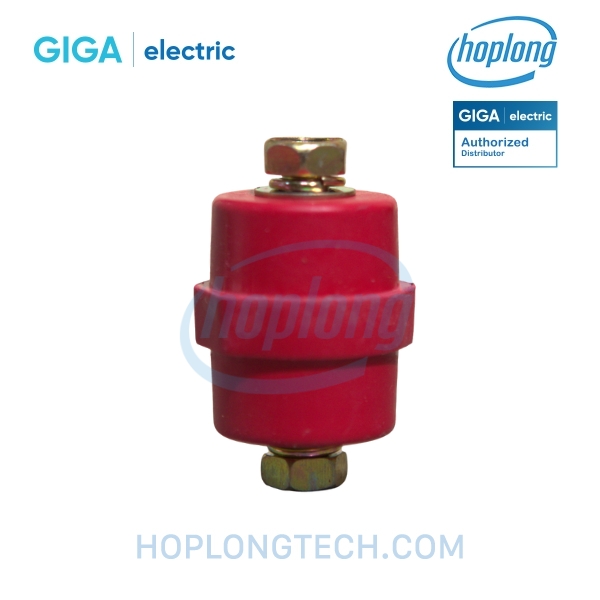

Sứ đỡ thanh cái kiểu ngón tay

Sứ đỡ kiểu ngón tay là loại phổ biến nhất hiện nay, có hình dạng trụ tròn giống đốt ngón tay. Sản phẩm được sử dụng rộng rãi trong tủ điện công nghiệp, đặc biệt phù hợp với thanh cái đồng. Thiết kế nhỏ gọn giúp lắp đặt nhanh, chắc chắn và dễ bố trí trong tủ điện.

Sứ đỡ thanh cái ba cực

Sứ đỡ ba cực có thiết kế dạng thanh dài với 3 rãnh đặt thanh cái. Nhờ cấu tạo đơn giản, việc lắp đặt và căn chỉnh thanh cái trở nên thuận tiện. Loại này thường được ứng dụng trong tủ điện công nghiệp, giúp cố định chắc thanh cái và cách ly an toàn với vỏ tủ.

Gối đỡ thanh cái hình nón

Gối đỡ hình nón có thiết kế đặc biệt, phù hợp cho cả tủ điện dân dụng và công nghiệp. Nhờ kết cấu chắc chắn và vật liệu sứ cách điện tốt, sản phẩm vừa đảm bảo khả năng chịu lực, vừa ngăn chặn hiệu quả hiện tượng rò điện từ thanh cái ra khung vỏ tủ.

Gối đỡ thanh cái hình lục giác

Gối đỡ hình lục giác là dòng sản phẩm ít phổ biến hơn, do thiết kế đặc thù có thể gây khó khăn khi bố trí trong tủ điện. Tuy nhiên, trong một số ứng dụng công nghiệp chuyên biệt, loại gối đỡ này vẫn được sử dụng để đáp ứng yêu cầu kỹ thuật riêng.

Gối đỡ thanh cái bậc thang

Gối đỡ bậc thang được sử dụng rộng rãi trong tủ điện công nghiệp. Thiết kế dạng 2-4 bậc, phổ biến nhất là loại 5 cực, giúp lắp đặt nhiều thanh cái song song một cách gọn gàng. Sản phẩm mang lại hiệu quả cao trong việc cố định, sắp xếp và đảm bảo an toàn điện cho hệ thống thanh cái.

Chức năng của sứ đỡ cách điện

Gối đỡ, sứ đỡ cách điện là phụ kiện quan trọng trong hệ thống tủ điện, đảm nhiệm vai trò cố định và cách ly thanh cái nhằm đảm bảo an toàn khi vận hành. Các chức năng chính của sứ đỡ cách điện gồm:

- Làm giá đỡ cố định cho thanh cái (busbar), giúp thanh cái luôn ổn định trong quá trình sử dụng.
- Cách điện giữa thanh cái và khung vỏ tủ điện, hạn chế nguy cơ rò điện và chập mạch.
- Đảm bảo an toàn cho hệ thống điện và người vận hành, đặc biệt trong môi trường làm việc liên tục.
- Giảm tác động của rung động và nhiệt độ, góp phần duy trì độ bền cho thiết bị.
- Hỗ trợ bố trí hệ thống điện gọn gàng, thuận tiện cho việc lắp đặt, kiểm tra và bảo trì.

Ứng dụng của gối đỡ - sứ đỡ cách điện

Sứ đỡ cách điện thường được lắp đặt trong các bảng điện hạ thế, tiêu biểu như:
- Bảng phân phối điện
- Bảng điều khiển điện
- Bảng nguồn điện
