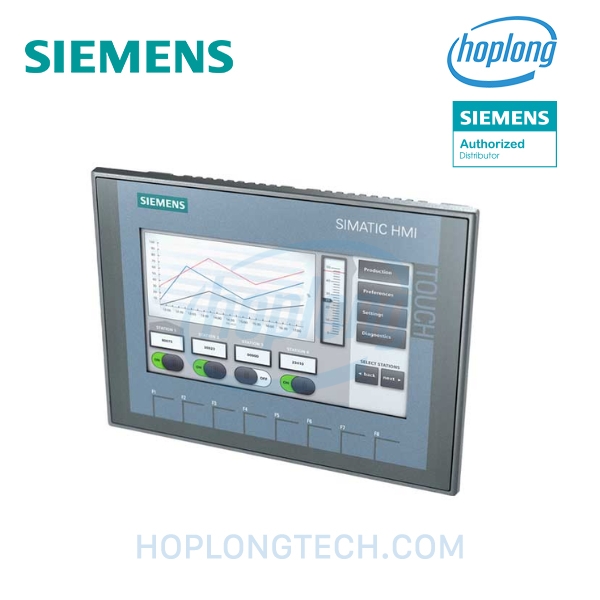

Màn hình HMI 6AV2123-2GB03-0AX0 Siemens thuộc dòng SIMATIC HMI KTP700 Basic. Thiết bị được thiết kế nhằm đáp ứng các nhu cầu điều khiển và giám sát đơn giản, nhưng vẫn đảm bảo hiệu suất và độ tin cậy trong môi trường công nghiệp. Nó là thiết bị giao tiếp giữa người vận hành và máy móc.
Thông tin chính của 6AV2123-2GB03-0AX0
Màn hình và điều khiển
Màn hình TFT 7 inch, với 65536 màu, độ phân giải 800 x 480 pixel, có đèn nền LED và có thể điều chỉnh độ sáng.
Hỗ trợ thao tác kết hợp phím và cảm ứng, có 8 phím chức năng.
Cung cấp giao diện đồ họa người dùng tùy biến với độ phân giải cao và độ sâu màu giúp cải thiện quá trình trực quan hóa.
Kết nối và truyền thông
Giao diện chính PROFINET, hỗ trợ thêm EtherNet/IP và Modbus TCP/IP.
Có 1 cổng Ethernet, 1 cổng USB 2.0. Cổng USB hỗ trợ kết nối bàn phím, chuột, máy quét mã vạch và lưu trữ dữ liệu lên đến 16GB.
Tương thích với đa dạng các bộ điều khiển SIMATIC S7-1200.
Tính năng phần mềm và xử lý dữ liệu
Hệ thống cảnh báo: Hiển thị thông báo và cảnh báo lỗi với khả năng lưu đệm và xác nhận.
Quản lý công thức: Cho phép tạo và lưu trữ nhiều công thức sản xuất khác nhau
Ghi log dữ liệu: Hỗ trợ lưu trữ thông báo và giá trị quy trình, thiết bị có 10MB bộ nhớ khả dụng cho dữ liệu người dùng.
Bảo mật: Hỗ trợ bảo vệ bằng mật khẩu, quản lý người dùng, nhóm người dùng và quyền truy cập.
Đồng hồ thời gian: Có đồng hồ, khả năng lưu trữ dữ liệu và có thể đồng bộ hóa.
Ưu điểm của 6AV2123-2GB03-0AX0
Thiết bị này thuộc dòng SIMATIC HMI Basic Panels thế hệ thứ 2, có nhiều ưu điểm như sau:
Thiết kế nhỏ gọn, tối ưu cho ứng dụng quy mô vừa và nhỏ
Chi phí đầu tư thấp so với dòng Comfort hoặc Unified
Có cả cảm ứng và phím nhấn, mang đến sự linh hoạt khi thao tác
Cấu hình dễ dàng với phần mềm TIA Portal
Ứng dụng thực tế của màn hình
Là thiết bị giao tiếp giữ người vận hành và máy móc, màn hình 6AV2123-2GB03-0AX0 đóng vai trò quan trọng trong tự động hóa công nghiệp. Ứng dụng thực tế của màn hình này tập trung vào việc điều khiển, giám sát và quản lý các quy trình sản xuất trong môi trường công nghiệp:
- Dây chuyền đóng gói, lắp ráp, chiết rót, trạm kiểm tra
- Máy nén khí, máy CNC đơn giản
- Tủ điện điều khiển trạm bơm, hệ thống HVAC
- Dự án đào tạo PLC tại trường đại học/kỹ thuật
Thông số bổ sung của màn hình 6AV2123-2GB03-0AX0
| Điện áp nguồn cấp | 24VDC |
| Kích thước màn hình | 7 inch |
| Độ phân giải màn hình | 800×480 pixel |
| Màu sắc màn hình | 65536 màu |
| Bộ nhớ trong | 10MB |
| Loại phím bấm | Không |
| Chuẩn kết nối vật lý | 1 x Ethernet, 1 x USB interface |
| Phụ kiện đi kèm | Không kèm phụ kiện |
| Loại | Màn hình HMI |
| Kích thước vùng hiển thị (ngang × dọc) | 154.1 × 85.9mm |
| Loại màn hình | Màn hình LED màu TFT |
| Đèn nền | LED |
| Kiểu cảm ứng | Cảm ứng điện trở (Resistive) |
| Đồng hồ thời gian | Đồng hồ phần cứng, phần mềm, lưu trữ dữ liệu, có thể đồng bộ hóa |
| Giao thức truyền thông | Ethernet/IP, PROFINET |
| Cổng giao tiếp vật lý | 1 x RJ45, 1 x USB 2.0 |
| Phần mềm kết nối | STEP 7 Basic/Professional, WinCC Advanced/Comfort/Professional (TIA Portal) |
| Vật liệu vỏ | Nhựa |
| Phương pháp lắp đặt | Lắp đặt âm tường/panel (khoét lỗ) |

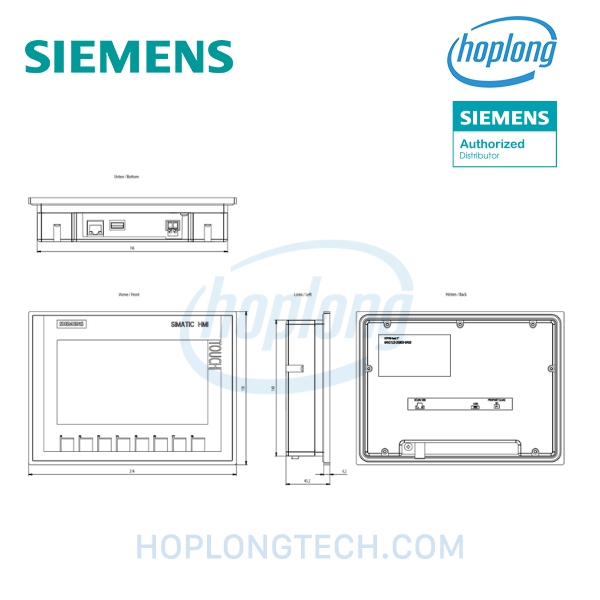

| Lỗ cắt | W197 × H141mm |
| Nhiệt độ môi trường | 0…50°C, 0…40°C, 0…35°C |
| Khối lượng tổng thể | 780g |
| Chiều rộng tổng thể | 214mm |
| Chiều cao tổng thể | 158mm |
| Chiều sâu tổng thể | 39mm |
| Tiêu chuẩn | RoSH, REACH, CE, cULus, KC approval, RCM |
