Màn hình HMI 6AV2123-2MB03-0AX0 Siemens, SIMATIC HMI KTP1200 Basic color PN

Màn hình HMI 6AV2123-2MB03-0AX0 Siemens là cầu nối trực quan giữa con người và máy móc mạnh mẽ, lý tưởng cho nhiều ứng dụng công nghiệp. Màn hình cảm ứng TFT 12 inch, độ phân giải cao 1280×800 pixel, hiển thị 65.536 màu mang đến trải nghiệm trực quan và sắc nét. Được trang bị 10 phím chức năng vật lý, bộ nhớ trong 10MB, cùng các cổng kết nối Ethernet và USB, màn hình đáp ứng tốt nhu cầu giao tiếp và điều khiển trong môi trường tự động hóa.

Ưu điểm của màn hình HMI 6AV2123-2MB03-0AX0 Siemens

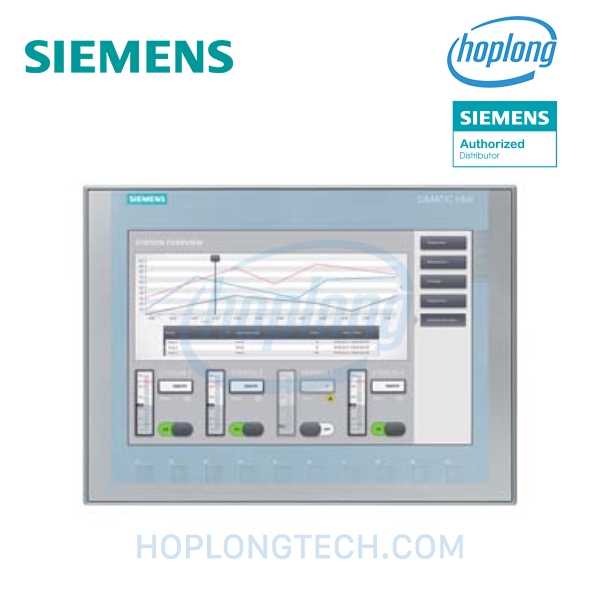

Màn hình cảm ứng TFT 12 inch độ phân giải cao

6AV2123-2MB03-0AX0 sở hữu màn hình TFT cảm ứng kích thước 12 inch, mang đến không gian hiển thị rộng. Độ phân giải 1280×800 pixel hình ảnh hiển thị sắc nét, rõ ràng và chi tiết. Công nghệ đèn nền LED giúp tăng độ sáng và độ tương phản và giúp tiết kiệm năng lượng. Hiển thị được 65.536 màu mang đến giao diện người dùng trực quan, sinh động, dễ dàng phân biệt các trạng thái và thông số khác nhau của hệ thống.

Điều khiển linh hoạt với màn hình cảm ứng điện trở và 10 phím chức năng vật lý

Được trang bị màn hình cảm ứng điện trở và 10 phím chức năng vật lý, màn hình 6AV2123-2MB03-0AX0 có độ bền cao, hoạt động tốt trong nhiều điều kiện môi trường. Khi người dùng đeo găng tay, thao tác điều khiển trực tiếp trên màn hình vẫn diễn ra một cách chính xác và thuận tiện.

10 phím chức năng vật lý có thể được gán các lệnh hoặc chức năng thường xuyên sử dụng, người vận hành truy cập nhanh chóng các tác vụ quan trọng mà không cần thông qua nhiều bước trên màn hình cảm ứng.

Bộ nhớ trong 10MB mạnh mẽ cho lưu trữ dự án và dữ liệu

Bộ nhớ trong dung lượng 10MB, 6AV2123-2MB03-0AX0 Siemens cung cấp đủ không gian để lưu trữ các dự án giao diện người dùng phức tạp, các cấu hình, hình ảnh và dữ liệu nhật ký hoạt động của hệ thống. Dung lượng này đủ để HMI quản lý và hiển thị một lượng lớn thông tin mà không gặp phải tình trạng thiếu bộ nhớ, giúp hệ thống hoạt động ổn định và hiệu quả trong thời gian dài.

Kết nối đa dạng với Ethernet và USB interface

Màn hình HMI 6AV2123-2MB03-0AX0 được trang bị đầy đủ các cổng kết nối vật lý cần thiết cho việc giao tiếp với các thiết bị và hệ thống khác trong mạng lưới công nghiệp. Cổng Ethernet RJ45 hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET và EtherNet/IP, cho phép HMI dễ dàng tích hợp vào các hệ thống tự động hóa hiện có. Cổng USB 2.0 mang đến khả năng kết nối với các thiết bị ngoại vi như chuột, bàn phím hoặc ổ đĩa flash để thực hiện các tác vụ như cập nhật phần mềm, sao lưu dữ liệu dự án hoặc kết nối với các thiết bị phân tích và chẩn đoán.

Đồng bộ hóa thời gian và lưu trữ dữ liệu mạnh

Màn hình 6AV2123-2MB03-0AX0 Siemens được tích hợp đồng hồ thời gian thực RTC bằng phần cứng, độ chính xác cao về thời gian cho các ứng dụng cần ghi nhật ký sự kiện hoặc đồng bộ hóa với các thiết bị khác trong hệ thống. Bên cạnh đó, màn hình còn hỗ trợ đồng hồ phần mềm và khả năng lưu trữ dữ liệu, cho ghi lại các thông số hoạt động, lỗi hoặc các sự kiện quan trọng khác của hệ thống để phục vụ cho việc phân tích, giám sát và bảo trì.

Hỗ trợ giao thức truyền thông công nghiệp PROFINET và EtherNet/IP

6AV2123-2MB03-0AX0 hỗ trợ hai giao thức truyền thông công nghiệp hàng đầu là PROFINET và EtherNet/IP. PROFINET là một tiêu chuẩn Ethernet công nghiệp phổ biến, cho phép giao tiếp thời gian thực hiệu quả giữa các thiết bị điều khiển, HMI và các thành phần khác. EtherNet/IP là một giao thức Ethernet công nghiệp khác được sử dụng rộng rãi, cung cấp khả năng tương tác với nhiều loại thiết bị từ các nhà sản xuất khác nhau.

Tương thích với các nền tảng phần mềm TIA Portal

Màn hình HMI 6AV2123-2MB03-0AX0 Siemens được thiết kế để hoạt động liền mạch với các nền tảng phần mềm trong bộ công cụ TIA Portal của Siemens. Bao gồm STEP 7 Basic và Professional để lập trình PLC, cũng như các phiên bản WinCC (Basic, Comfort, Advanced và Professional) để thiết kế giao diện HMI. Sự tương thích này giúp đơn giản hóa quá trình cấu hình, lập trình và gỡ lỗi cho cả PLC và HMI, đồng thời tối ưu hóa hiệu suất của toàn bộ hệ thống tự động hóa.

Lắp đặt linh hoạt

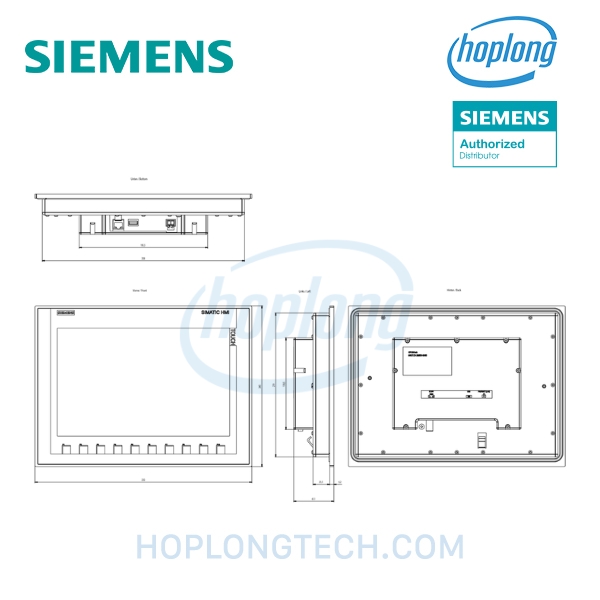

Màn hình SIMATIC HMI KTP1200 Basic 6AV2123-2MB03-0AX0 được thiết kế để lắp đặt âm tường hoặc trên panel điều khiển giúp tiết kiệm không gian và tạo ra một giao diện điều khiển gọn gàng, chuyên nghiệp. Kích thước lỗ cắt cần thiết là W310xH221mm, kích thước tổng thể 330x245x60 mm, trọng lượng 1.7 kg, việc lắp đặt và cố định được thực hiện dễ dàng.

Sử dụng bền bỉ

Vỏ của Màn hình HMI 6AV2123-2MB03-0AX0 được làm từ vật liệu nhựa chắc chắn, chịu được va đập và rung động. Mặt trước của HMI đạt cấp độ bảo vệ IP65, mặt sau đạt cấp độ bảo vệ IP20 giúp màn hình hoạt động ổn định và đáng tin cậy trong nhiều điều kiện công nghiệp khác nhau.

Ứng dụng chính của màn hình HMI 6AV2123-2MB03-0AX0

Giám sát và điều khiển quy trình sản xuất:
- Giám sát trạng thái máy móc
- Điều khiển vận hành
- Hệ thống cảnh báo và nhật ký sự kiện

Ứng dụng trong các hệ thống tự động hóa:
- Dây chuyền sản xuất và đóng gói
- Hệ thống xử lý nước và nước thải
- Hệ thống máy in và dệt
- Hệ thống băng tải
- Hệ thống HVAC

Thông số kỹ thuật bổ sung
