CPU PLC 6ES7214-1HH50-0XB0 Siemens, SIMATIC S7-1200 G2 CPU1214C

CPU PLC 6ES7214-1HH50-0XB0 Siemens là bộ xử lý trung tâm mạnh mẽ, lý tưởng cho các ứng dụng điều khiển tự động hóa vừa và nhỏ. Với 14 ngõ vào số, 10 ngõ ra số relay, 2 ngõ vào tương tự, 6 bộ đếm tốc độ cao, tích hợp PROFINET và RS485, cùng bộ nhớ chương trình 250 KB và bộ nhớ dữ liệu 750 KB, CPU này mang đến hiệu suất vượt trội và khả năng mở rộng linh hoạt cho nhiều ngành công nghiệp.

Cấu tạo của CPU PLC 6ES7214-1HH50-0XB0 Siemens

Bộ điều khiển có chiều rộng chỉ 80mm nên tiết kiệm không gian cho hệ thống. Vỏ ngoài tính bền bỉ cao, ít bị tác động khi va chạm hay môi trường khắc nghiệt.

Các khối chức năng bao gồm:

• CPU xử lý trung tâm
• Khối nguồn
• Khối bộ nhớ
• Khối I/O
• Khối cổng truyền thông

Ưu điểm của CPU PLC 6ES7214-1HH50-0XB0 Siemens

Hiệu suất và bộ nhớ mạnh

6ES7214-1HH50-0XB0 Siemens được trang bị bộ nhớ chương trình 250KB cho người dùng triển khai các chương trình điều khiển phức tạp mà không lo ngại về giới hạn bộ nhớ. Bộ nhớ dữ liệu 750KB cung cấp không gian rộng để lưu trữ dữ liệu vận hành, các tham số và biến số cần thiết cho quá trình điều khiển. Bên cạnh đó, bộ nhớ lưu trữ 20KB đảm bảo dữ liệu không bị mất khi có sự cố về nguồn điện.

Tích hợp ngõ vào/ra đa dạng

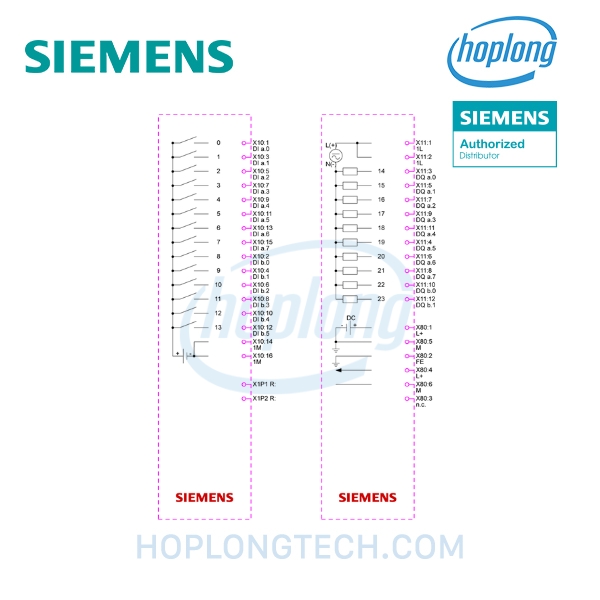

CPU 6ES7214-1HH50-0XB0 tích hợp sẵn 14 ngõ vào số với điện áp 24VDC, phù hợp để kết nối với nhiều loại cảm biến và thiết bị chuyển mạch. 10 ngõ ra số dạng relay có dòng tối đa 2A cho phép điều khiển các thiết bị chấp hành như van, động cơ nhỏ, và đèn báo một cách trực tiếp. Ngoài ra, CPU còn có 2 kênh ngõ vào tương tự với dải điện áp 0-10 V, lý tưởng cho việc thu thập dữ liệu từ các cảm biến tương tự như cảm biến nhiệt độ, áp suất, hoặc mức chất lỏng.

Xử lý tốc độ cao

6 kênh bộ đếm tốc độ cao có khả năng đếm lên đến 100kHz, CPU 6ES7214-1HH50-0XB0 Siemens cho thực hiện các ứng dụng điều khiển chuyển động và đếm xung với độ chính xác cao. Tính năng này đặc biệt quan trọng trong các hệ thống yêu cầu phản ứng nhanh và điều khiển vị trí chính xác như máy đóng gói, máy cắt, hoặc hệ thống băng tải tốc độ cao.

Giao tiếp linh hoạt

CPU 6ES7214-1HH50-0XB0 được trang bị cổng giao tiếp PROFINET, một chuẩn Ethernet công nghiệp hàng đầu, cho phép kết nối dễ dàng với các thiết bị khác trong mạng tự động hóa như HMI, các PLC khác, hoặc hệ thống điều khiển cấp cao hơn. Cổng giao tiếp RS485 tích hợp sẵn cung cấp thêm tùy chọn kết nối cho các thiết bị sử dụng chuẩn giao tiếp này, mang lại sự linh hoạt trong việc xây dựng hệ thống.

Khả năng mở rộng linh hoạt

Để đáp ứng nhu cầu mở rộng của các ứng dụng phức tạp hơn, CPU PLC 6ES7214-1HH50-0XB0 Siemens hỗ trợ kết nối thêm tối đa 8 module tín hiệu mở rộng cho người dùng tăng số lượng ngõ vào/ra số, ngõ vào/ra tương tự, hoặc thêm các module chức năng đặc biệt khác khi cần thiết.

Lập trình dễ dàng với TIA Portal

6ES7214-1HH50-0XB0 được lập trình bằng phần mềm TIA Portal của Siemens, đây là nền tảng phần mềm mạnh mẽ và trực quan, hỗ trợ nhiều ngôn ngữ lập trình công nghiệp phổ biến như LAD, FBD, SCL, và SFC. Giao diện thân thiện, thư viện hàm phong phú và các công cụ chẩn đoán mạnh giúp người dùng dễ dàng phát triển, cấu hình và bảo trì hệ thống.

Thiết kế độ bền cao

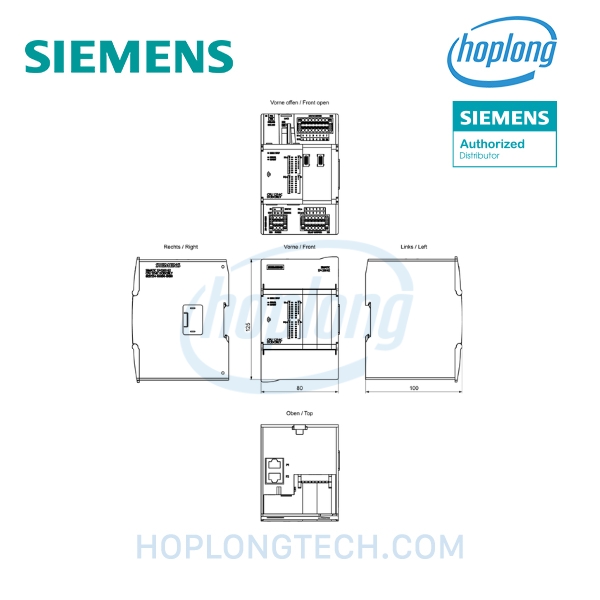

CPU 6ES7214-1HH50-0XB0 Siemens hoạt động ổn định trong môi trường có dải nhiệt độ hoạt động từ -20°C đến 40°C và các chứng nhận tiêu chuẩn như SEP, CE, UL, cULus, RCM, RoHS, REACH, người dùng có thể hoàn toàn yên tâm về độ tin cậy và tuổi thọ của sản phẩm. Kích thước nhỏ gọn 80x125x100mm và trọng lượng nhẹ 376g giúp việc lắp đặt và tích hợp vào các tủ điện trở nên dễ dàng.

Ứng dụng của CPU PLC 6ES7214-1HH50-0XB0 Siemens

• Điều khiển máy móc: Tự động hóa các quy trình sản xuất, điều khiển các loại máy công cụ, máy đóng gói, máy chế biến thực phẩm, v.v.
• Xử lý vật liệu: Điều khiển hệ thống băng tải, robot gắp thả, hệ thống phân loại và lưu trữ.
• Điều khiển quy trình: Ứng dụng trong các hệ thống điều khiển nhiệt độ, áp suất, lưu lượng trong ngành hóa chất, dầu khí, và thực phẩm.
• Tự động hóa tòa nhà: Điều khiển hệ thống chiếu sáng, HVAC (Heating, Ventilation, and Air Conditioning), hệ thống an ninh và giám sát.

THÔNG SỐ KỸ THUẬT BỔ SUNG:
