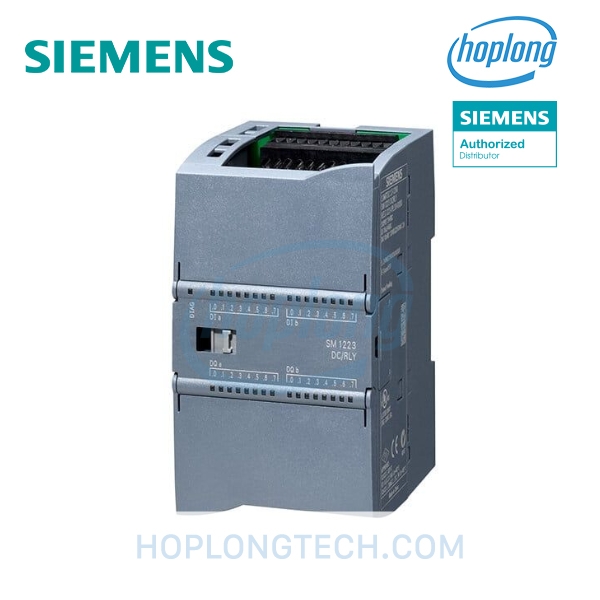

Module In/Out 6ES7223-1PL32-0XB0 Siemens nằm trong hệ thống điều khiển của tủ điện. Module là bộ phận trung gian để kết nối thiết bị điều khiển với các máy móc bên ngoài, là giải pháp tối ưu để tối ưu quy trình tự động hóa.
Cấu tạo của Module In/Out 6ES7223-1PL32-0XB0 Siemens
Thiết kế của 6ES7223-1PL32-0XB0 được nghiên cứu kỹ lưỡng nhằm đảm bảo hai tiêu chí: độ bền và hiệu suất, hoạt động ổn định ngay cả trong môi trường khắc nghiệt, nhiều rủi ro.
- Vỏ ngoài làm từ nhựa cao cấp, kháng vỡ, chịu nhiệt tốt để bảo vệ toàn bộ linh kiện bên trong
- Đầu nối là dạng vặn vít chắc chắn và dễ đấu dây
- Bảng bo mạch in được cấu tạo từ linh kiện chất lượng cao
- Đèn LED bên ngoài có tác dụng hiển thị trạng thái của thiết bị
- Cổng kết nối chuyên dụng tương thích với CPU S7-1200
Tính năng của mô-đun 6ES7223-1PL32-0XB0
2 tính năng chính của mô-đun In/Out là nhận tín hiệu (input) và phát tín hiệu đầu ra (output). Cụ thể như sau:
- Đầu vào (input): 6ES7223-1PL32-0XB0 sẽ nhận tín hiệu từ công tắc, cảm biến hoặc các thiết bị khác để chuyển đổi, truyền thông tin tới bộ điều khiển, tiến hành xử lý tín hiệu.
- Đầu ra (output): Khi nhận lệnh điều khiển từ bộ điều khiển, module sẽ chuyển đổi thành các tín hiệu đặc trưng cho các thiết bị chấp hành thực hiện theo (đèn, van, động cơ,...).
Ngoài ra còn có các chức năng khác như: Bảo vệ dòng điện quá tải hoặc ngắn mạch, hỗ trợ chẩn đoán lỗi trên hệ thống để nhanh chóng khắc phục sự cố.
Ưu điểm của Module mở rộng 6ES7223-1PL32-0XB0
Sản phẩm có các đặc điểm nổi bật như sau:
- Có tổng 16 Input (source) và 16 Output Relay nên kết nối và điều khiển được ở phạm vi rộng, đa dạng
- Tương thích tốt với nhiều máy cảm biến
- Khả năng tải là 0.5A nên điều khiển được nhiều thiết bị mà không bị lỗi hoặc quá tải
- Kiểu dáng nhỏ gọn cùng thiết kế khoa học nên dễ dàng tháo lắp, bảo trì
Ứng dụng thực tế
6ES7223-1PL32-0XB0 được dùng chủ yếu trong ngành tự động hóa công nghiệp. Trong đó nổi bật là những lĩnh vực: Ô tô, cầu trục, kho tự động, xây dựng. Module thuộc bộ điều khiển cho các quy trình lắp ráp hay sản xuất phụ kiện ô tô số lượng lớn; quản lý các hệ thống kho bãi, băng tải, xếp dỡ hàng; quản lý chuyển động của các cẩu trục, đảm bảo không xảy ra tai nạn trong quá trình nâng hạ.
Thông số kỹ thuật bổ sung
Thông số kỹ thuật | Giá trị |
| Điện áp cung cấp định mức (DC) | 24V Điện một chiều |
| Phạm vi điện áp cho phép (DC) | 20.4V đến 28.8V |
| Dòng điện tiêu thụ từ bus backplane 5 V DC, tối đa | 185mA |
| Điện áp đầu vào cho tín hiệu “1”, tối thiểu | 15V |
| Dòng điện đầu vào cho tín hiệu “1”, điển hình | 2.5mA |
| Độ trễ đầu vào (0 đến 1) | 0.1 µs đến 12.8 ms (cấu hình được) |
| Khả năng đóng cắt của tiếp điểm (với tải điện trở), tối đa | 2A |
| Khả năng đóng cắt của tiếp điểm (với tải đèn), tối đa | 30 W với điện một chiều, 200 W với điện xoay chiều |
| Điện áp đầu ra định mức | 5 V đến 30 V Điện một chiều / 5 V đến 250 V Điện xoay chiều |
| Cách ly giữa kênh vào số và bus backplane | Cách ly giữa kênh vào số và bus backplane |
| Cách ly giữa kênh ra số và bus backplane | 500 V Điện xoay chiều trong 1 phút |
| Cách ly giữa kênh ra số và kênh ra số | Kiểm tra với 707 V Điện một chiều (Type Test) |
| Nhiệt độ môi trường hoạt động | 0 °C đến 55 °C (lắp ngang), 0 °C đến 45 °C (lắp dọc) |
| Tiêu chuẩn | RoHS, REACH, CE, CSA, cULus, FM, KC, Marine, RCM, UL |
