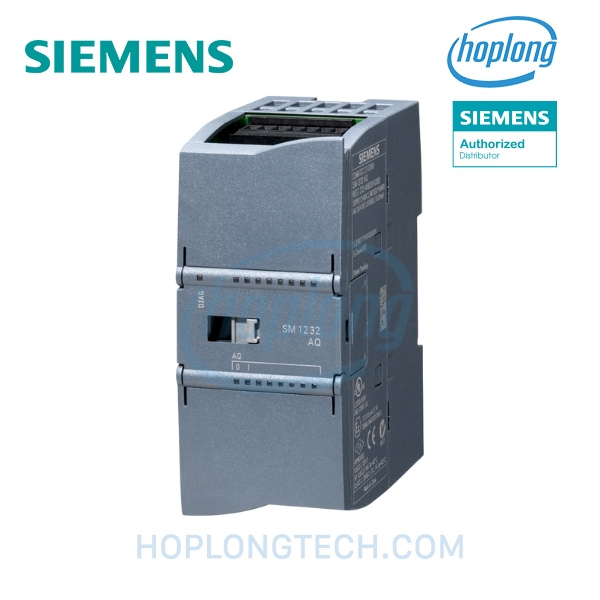

Module Analog Output 6ES7232-4HD32-0XB0 Siemens thuộc dòng SIMATIC S7-1200 SM 1232, nổi bật với 4 kênh đầu ra tương tự, dải tín hiệu đa dạng, độ phân giải cao 14 bit cho điện áp và 13 bit cho dòng điện, thời gian chuyển đổi nhanh chóng. Module này cho khả năng điều khiển tín hiệu chính xác, ổn định và dễ dàng tích hợp vào các hệ thống tự động hóa công nghiệp.
Ưu điểm của Module Analog Output 6ES7232-4HD32-0XB0 Siemens
Độ chính xác vượt trội
Độ phân giải cao gồm 14 bit điện áp, 13 bit dòng điện và sai số thấp, 6ES7232-4HD32-0XB0 Siemens cho tín hiệu analog đầu ra chính xác, đáp ứng tốt các ứng dụng điều khiển tinh vi như điều chỉnh tốc độ động cơ hay van tỷ lệ trong các quy trình tự động hóa.
Đa dạng dải tín hiệu đầu ra
Module 6ES7232-4HD32-0XB0 hỗ trợ đa dạng dải tín hiệu đầu ra +/-10V, 0-20mA, 4-20mA, cho phép kết nối linh hoạt với nhiều loại thiết bị chấp hành khác nhau như van điều khiển, biến tần, bộ điều chỉnh nhiệt độ và các thiết bị đo lường mà không cần thêm các bộ chuyển đổi tín hiệu.
Thời gian chuyển đổi nhanh
Thời gian chuyển đổi nhanh chóng chỉ 1ms cho cả 4 kênh, Module Analog Output 6ES7232-4HD32-0XB0 đảm bảo hệ thống phản ứng tức thì với các thay đổi, rất quan trọng khi dùng trong các ứng dụng thời gian thực như điều khiển chuyển động phức tạp hoặc các dây chuyền sản xuất tốc độ cao.
Cách ly quang học an toàn và ổn định
Tính năng cách ly quang học giữa các kênh và với hệ thống của Module 6ES7232-4HD32-0XB0 Siemens giúp bảo vệ PLC khỏi các sự cố điện như ngắn mạch hoặc quá tải và giảm thiểu tối đa nhiễu tín hiệu, đảm bảo tín hiệu điều khiển được truyền tải chính xác, góp phần vào sự ổn định và hiệu suất tổng thể của hệ thống tự động hóa.
Chẩn đoán lỗi hiệu quả
6ES7232-4HD32-0XB0 có tích hợp chức năng chẩn đoán lỗi, tự động phát hiện các tình trạng bất thường như quá tải, ngắn mạch, hoặc mất kết nối dây. Thông tin lỗi được hiển thị qua các LED trên module, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết và tăng cường hiệu quả vận hành hệ thống.
Dễ dàng tích hợp
Module 6ES7232-4HD32-0XB0 tương thích hoàn toàn với PLC SIMATIC S7-1200. Việc tích hợp và cấu hình module được thực hiện dễ dàng thông qua phần mềm TIA Portal có giao diện trực quan và các công cụ mạnh mẽ. Sự tích hợp này giúp giảm thiểu thời gian và công sức trong quá trình thiết kế, lập trình và triển khai hệ thống tự động hóa.
Thiết kế nhỏ gọn

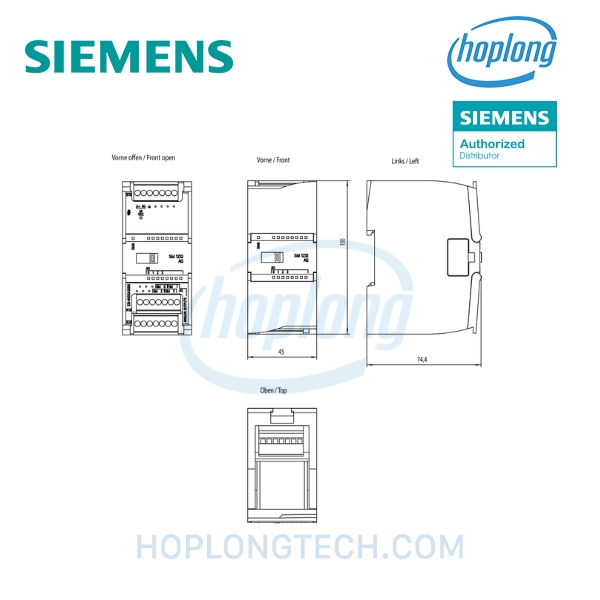

Module Analog Output 6ES7232-4HD32-0XB0 Siemens có thiết kế nhỏ gọn 45 x 100 x 75 mm và trọng lượng nhẹ, thuận tiện trong việc bố trí và lắp đặt, tiết kiệm không gian lắp đặt trong tủ điện.
Ứng dụng của Module Analog Output 6ES7232-4HD32-0XB0 Siemens
- Hệ thống băng tải: Kiểm soát tốc độ, hướng di chuyển, định vị chính xác.
- Chiếu sáng thông minh: Tự động hóa bật/tắt đèn theo thời gian, ánh sáng tự nhiên hay hoạt động của con người.
- Bơm cao áp: Điều khiển áp suất, lưu lượng, khởi động và dừng bơm theo yêu cầu của hệ thống.
- Máy đóng gói: Tự động hóa các quy trình đóng gói, đảm bảo hiệu suất và chất lượng ổn định.
- Máy in: Kiểm soát nhiều thông số in ấn, như tốc độ, định vị giấy, quản lý mực.
- Máy dệt: Điều khiển toàn bộ quy trình dệt may, từ nạp sợi vào đến hoàn thành vải.
- Máy trộn: Đảm bảo quá trình trộn đồng đều và chính xác, nâng cao năng suất và hiệu quả sản xuất.
THÔNG SỐ KỸ THUẬT BỔ SUNG:
| Dòng sản phẩm | SIMATIC S7-1200 SM 1232 |
| Loại module | Mô-đun tín hiệu đầu ra tương tự (Analog Output Module) |
| Số kênh đầu ra tương tự | 4 kênh (4 AO) |
| Dải tín hiệu đầu ra | +/-10 V (điện áp), 0-20 mA / 4-20 mA (dòng điện) |
| Độ phân giải | 14 bit cho điện áp, 13 bit cho dòng điện |
| Thời gian chuyển đổi | Khoảng 1 ms cho tất cả các kênh |
| Nguồn cấp | 24 V DC (20.4 - 28.8 V DC) |
| Tổn hao dòng điện | 45 mA |
| Công suất tổn thất | 1.5 W |
| Tải tối đa | Điện áp: tải tối thiểu 1000 Ω; Dòng điện: tải tối đa 600 Ω |
| Chiều dài dây dẫn tối đa | 100m (dây có shield, xoắn cặp) |
| Chẩn đoán lỗi | Có (phát hiện quá tải, ngắn mạch, đứt dây, giám sát nguồn) |
| LED hiển thị chuẩn đoán lỗi | Có |
| Phương pháp đấu nối | Screw terminals |
| Kiểu lắp đặt | DIN Rail (Track) mounting |
| Trọng lượng | 180 g |
| Nhiệt độ hoạt động | -20 °C đến +60 °C |
| Cấp bảo vệ | IP20 |
| Phụ kiện mua rời | Extension cable for two-tier configuration: 6ES7290-6AA30-0XA0, Front flap set: 6ES7291-1BA30-0XA0, Terminal block: 6ES7292-2BG30-0XA0, Terminal block: 6ES7292-1BG30-0XA0 |
| Tiêu chuẩn | CE, UL, cULus, FM, RCM, KC, RoHS, REACH |
