Module Analog Output 6ES7232-4HF50-0XB0 Siemens, SIMATIC S7-1200 G2: SM 1232 analog output, 8 AO

Module Analog Output 6ES7232-4HF50-0XB0 Simens mang lại khả năng điều khiển tín hiệu tương tự cho hệ thống tự động hóa dựa trên CPU SIMATIC S7-1200. 8 kênh đầu ra analog AO với độ phân giải 14 bit DAC, phạm vi tín hiệu linh hoạt -10-10VDC hoặc 0-20mA, nguồn cấp 24VDC, kết nối dễ dàng qua terminal block hoặc cáp ribbon, module này là lựa chọn lý tưởng cho nhiều ứng dụng điều khiển thiết bị tương tự như van tỷ lệ và động cơ.

Cấu tạo chi tiết của Module Analog Output 6ES7232-4HF50-0XB0

Các bộ phận bên trong của module 6ES7232-4HF50-0XB0:

• Vỏ ngoài: Sử dụng chất liệu nhựa cao cấp có khả năng chịu lực, chống cháy, giúp bảo vệ linh kiện bên trong khỏi bụi, độ ẩm và tác động vật lý
• Đèn tín hiệu: Hiển thị rõ ràng tình trạng hoạt động và nguồn cấp điện của từng kênh, hỗ trợ người dùng theo dõi nhanh chóng
• Vị trí kết nối với PLC: Trang bị cổng chuyên biệt để truyền dữ liệu ổn định và tốc độ cao giữa mô-đun và bộ điều khiển trung tâm
• Giao tiếp với thiết bị ngoài: Thiết kế các cổng terminal tiện lợi, hỗ trợ kết nối dễ dàng với động cơ, cảm biến, biến tần…
• Bộ xử lý: Kiểm soát toàn bộ quá trình vận hành mô-đun, đảm nhiệm chức năng xử lý và giao tiếp dữ liệu với PLC
• Bộ DAC: Chuyển đổi dữ liệu từ PLC thành tín hiệu analog tương tự, nhằm điều khiển các thiết bị bên ngoài
• Mạch bảo vệ: Hệ thống tích hợp nhằm ngăn chặn các sự cố liên quan đến quá áp, quá dòng hoặc ngắn mạch
• Bộ nhớ: Dùng để lưu trữ chương trình điều khiển và các dữ liệu cấu hình cần thiết

Nguyên lý hoạt động

Module 6ES7232-4HF50-0XB0 của Siemens hoạt động theo quy trình như sau:

• Nhận tín hiệu từ PLC S7-1200 thông qua cổng kết nối
• CPU của module sẽ tiếp nhận và xử lý tín hiệu
• Bộ chuyển đổi tiến hành chuyển đổi thành tín hiệu dạng analog tương ứng
• Mạch bảo vệ kiểm tra và đảm bảo tín hiệu phát ra sẽ nằm trong giới hạn an toàn
• Tín hiệu dạng analog được đưa tới cầu đấu điện terminal để điều khiển thiết bị ngoại vi
• Đèn LED thông báo cho người vận hành biết về trạng thái của từng kênh và nguồn

Ưu điểm của Module Analog Output 6ES7232-4HF50-0XB0 Siemens

Tương thích rộng với hệ sinh thái SIMATIC S7-1200

Module 6ES7232-4HF50-0XB0 thiết kế tích hợp liền mạch với hệ thống PLC SIMATIC S7-1200 series của Siemens, giúp việc lắp đặt và cấu hình trở nên đơn giản, nhanh chóng, đồng thời tận dụng tối đa các tính năng và hiệu suất của hệ thống điều khiển.
6ES7232-4HF50-0XB0 Siemens có số lượng đầu ra lớn

Được trang bị tới 8 kênh đầu ra analog AO, 6ES7232-4HF50-0XB0 cho người dùng điều khiển đồng thời nhiều thiết bị tương tự khác nhau trong hệ thống. Số lượng kênh lớn làm giảm thiểu số lượng module cần thiết, tối ưu hóa không gian tủ điện và giảm chi phí tổng thể cho hệ thống tự động hóa.

Độ phân giải cao, tín hiệu điều khiển chính xác

Độ phân giải 14 bit DAC, Module 6ES7232-4HF50-0XB0 Siemens chuyển đổi tín hiệu số sang tín hiệu tương tự với độ chính xác cao, các thiết bị được điều khiển hoạt động ổn định và hiệu quả.

Module Analog Output 6ES7232-4HF50-0XB0 Siemens có phạm vi tín hiệu đầu ra linh hoạt

6ES7232-4HF50-0XB0 cung cấp nhiều phạm vi tín hiệu đầu ra bao gồm -10-10VDC và 0-20mA, dễ tương thích với các loại thiết bị tương tự khác trên thị trường. Người dùng dễ dàng cấu hình phạm vi tín hiệu phù hợp với yêu cầu của từng ứng dụng cụ thể.

Nguồn cấp chuẩn công nghiệp 24VDC

6ES7232-4HF50-0XB0 Siemens sử dụng nguồn cấp 24VDC, là tiêu chuẩn nguồn điện phổ biến trong các ứng dụng công nghiệp, giúp đơn giản hóa việc thiết kế và lắp đặt hệ thống, đồng thời đảm bảo nguồn điện ổn định và tin cậy cho hoạt động của module trong môi trường công nghiệp có nhiều nhiễu điện.

6ES7232-4HF50-0XB0 đa dạng kiểu kết nối

Module 6ES7232-4HF50-0XB0 hỗ trợ 2 kiểu kết nối chính qua terminal block hoặc cáp ribbon. Kết nối qua terminal block mang lại chắc chắn và tin cậy trong môi trường công nghiệp khắc nghiệt, trong khi kết nối qua cáp ribbon giúp tiết kiệm không gian và đơn giản hóa việc đi dây trong các ứng dụng có mật độ linh kiện cao.

Thiết kế bền bỉ, chắc chắn
Cấp độ bảo vệ IP20 theo tiêu chuẩn EN 60529 và hoạt động ổn định trong dải nhiệt độ rộng từ -20 °C đến +60 °C khi lắp đặt ngang và từ -20 °C đến +50 °C khi lắp đặt dọc. Module 6ES7232-4HF50-0XB0 Siemens hoạt động tin cậy trong nhiều điều kiện môi trường công nghiệp khác nhau, từ môi trường có nhiệt độ thấp đến môi trường có nhiệt độ cao.

Module 6ES7232-4HF50-0XB0 Siemens thiết kế nhỏ gọn

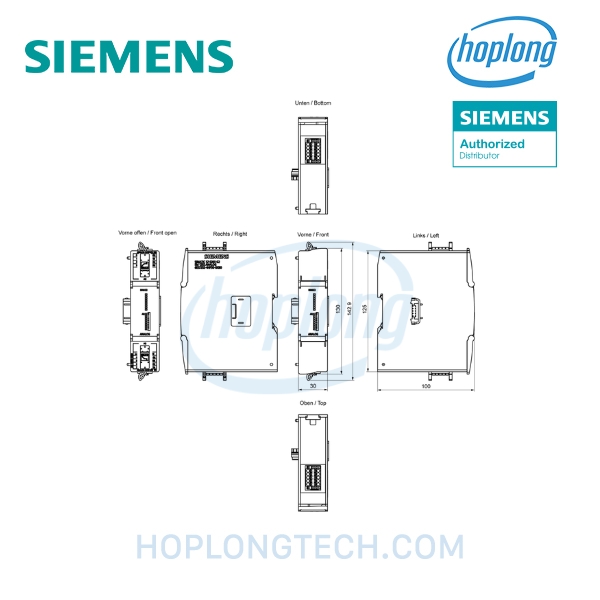

Kích thước ngoài chỉ 30x125x100mm và trọng lượng 0.173kg, 6ES7232-4HF50-0XB0 có thiết kế nhỏ gọn và trọng lượng nhẹ, giúp tiết kiệm không gian trong tủ điện và dễ dàng lắp đặt, vận chuyển. Thiết kế này đặc biệt hữu ích trong các ứng dụng có không gian lắp đặt hạn chế.

Ứng dụng của Module Analog Output 6ES7232-4HF50-0XB0 Siemens

• Điều khiển van tỷ lệ
• Điều khiển động cơ
• Điều khiển thiết bị chấp hành
• Hệ thống tự động hóa nhà máy
• Hệ thống điều khiển HVAC

Thông số kỹ thuật bổ sung
