Module Analog In/Out 6ES7233-4HD50-0XB0 Siemens, SIMATIC S7-1200 G2: SB 1233 analog I/O, 2 AI/2 AO

Với tính linh hoạt cao, dễ dàng tương thích, Module Analog In/Out 6ES7233-4HD50-0XB0 Siemens mang đến hiệu quả tối ưu trong việc thu thập và xử lý tín hiệu Analog, góp phần tối ưu hóa hoạt động của hệ thống, nâng cao hiệu suất làm việc. Với độ phân giải 14 bit cung cấp độ tin cậy cao trong việc thu thập và truyền tải dữ liệu, thích hợp với các ứng dụng đòi hỏi độ chính xác.

Ưu điểm Module Analog In/Out 6ES7233-4HD50-0XB0 Siemens

•    Kết cấu chắc chắn, chế tạo từ vật liệu cao cấp, chịu được tác động từ yếu tố môi trường xung quanh.
•    Thiết kế nhỏ gọn, lắp đặt dễ dàng vào hệ thống điều khiển.
•    Khả năng tương thích với nhiều loại tín hiệu đầu vào 2 kênh (±10V, ±5V, ±2.5V / 4-20 mA, 0-20 mA)
•    Tích hợp 2 kênh đầu vào analog 14 bit và 2 kênh đầu ra analog 14 bit.
•    Độ chính xác cao, cho phép đo lường và điều khiển với sai số nhỏ.
•    Tính linh hoạt cao, cho phép tích hợp dễ dàng với các thiết bị điều khiển và cảm biến.
•    Thu thập và truyền tải dữ liệu nhanh chóng, chính xác, độ tin cậy cao.
•    Hiệu suất mạnh mẽ, mang lại hiệu quả tối ưu khi sử dụng.
•    Dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
•    Độ bền cao, tuổi thọ sử dụng lâu dài, ít khi bị lỗi trục trặc trong quá trình sử dụng.
•    Dễ bảo trì và thay thế khi cần thiết.

Ứng dụng nổi bật của Module Analog In/Out 6ES7233-4HD50-0XB0 Siemens

Với khả năng chuyển đổi linh hoạt, độ tương thích cao, dễ lắp đặt và thiết lập cài đặt, module 6ES7233-4HD50-0XB0 được ứng dụng phổ biến trong:

•  Sử dụng trong các hệ thống điều khiển quá trình (SCADA), hệ thống giám sát.
•  Ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Sản xuất hóa chất.
- Xử lý nước thải.
- Tự động hóa nhà máy
•  Điều khiển các thiết bị chấp hành Analog:
- Động cơ Servo
- Bộ điều khiển nhiệt độ
- Van điều tiết
•  Thu thập dữ liệu từ cảm biến áp suất, mức chất lỏng, nhiệt độ, lưu lượng

Đặc điểm Module Analog In/Out 6ES7233-4HD50-0XB0 Siemens

- Module I/O analog mạnh mẽ, cấu trúc tích hợp 2 kênh đầu vào analog (AI) 14 bit và kết nối 2 kênh đầu ra analog (AO) 14 bit
- Tương thích với nhiều loại tín hiệu đầu vào và đầu ra đảm bảo sự linh hoạt cao, tích hợp đa dạng các thiết bị cảm biến và điều khiển.
- Giải pháp lý tưởng sử dụng cho các ứng dụng yêu cầu cần độ chính xác cao trong quá trình đo lường và điều khiển
- Ứng dụng các hệ thống tự động hóa công nghiệp nhỏ, đến phù hợp sử dụng các ứng dụng phức tạp hơn
- Tối ưu trong thu thập và xử lý tín hiệu analog hiệu quả, tăng cường tối ưu hóa hiệu suất hoạt động cao của toàn bộ hệ thống
- Đảm bảo độ tin cậy cao trong thu thập và truyền tải dữ liệu, đáp ứng ứng dụng đòi hỏi sự chính xác tuyệt đối

Các tính năng chính 6ES7233-4HD50-0XB0 Siemens

- Chuyển đổi tín hiệu linh hoạt, cho phép xử lý tín hiệu analog chính xác và hiệu quả
- Tốc độ xử lý vượt trội: Đáp ứng các yêu cầu của ứng dụng điều khiển thời gian thực, với thời gian chuyển đổi chỉ 625 µs/kênh, nhờ đó đảm bảo tốc độ lấy mẫu và chính xác cập nhật tín hiệu nhanh chóng.
- Độ chính xác cao: Cho phép đo lường và tối ưu trong điều khiển với sai số nhỏ, độ tin cậy cao trong các ứng dụng đòi hỏi độ chính xác cao.
- Tích hợp chức năng chẩn đoán: Phát hiện chính xác các lỗi thấp dải, quá dải, đứt dây, mất nguồn, giúp xác định và khắc phục sự cố chuẩn xác, giảm thiểu hiệu quả thời gian ngừng hoạt động.
- Cấu hình dễ dàng: Phần mềm TIA Portal, giao diện thân thiện, cấu hình đơn giản, dễ dàng sử dụng, tiết kiệm thời gian và công sức cài đặt và vận hành.
- Tương thích hoàn hảo: Thiết kế tương thích với các CPU S7-1200, kết nối tạo hệ thống đồng bộ và hiệu quả, tích hợp dễ dàng vào các hệ thống tự động hóa hiện có.
- Thiết kế bền bỉ: Hoạt động ổn định trong dải nhiệt độ rộng, chịu được các tác động rụng động và va đập nhẹ, đáp ứng phù hợp với môi trường công nghiệp.

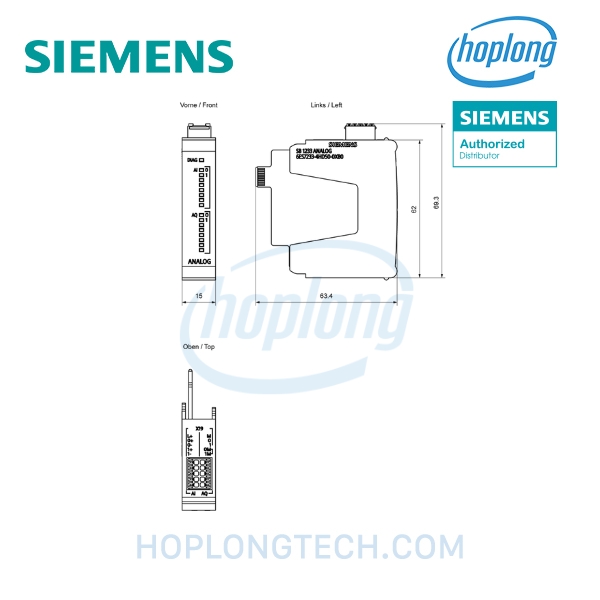

Cấu tạo

- Thiết kế dạng khối hộp chữ nhật, lắp đặt trên thanh ray DIN dễ dàng
- Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong
- Đèn LED báo trạng thái: Trang bị hệ thống đèn LED hiển thị trạng thái hoạt động chính xác của từng kênh đầu vào/đầu ra và trạng thái nguồn, từ đó giúp giám sát và chẩn đoán lỗi dễ dàng.
- Cổng kết nối gồm:
+ Đầu vào tương tự (AI)
+ Đầu ra tương tự (AO)
+ Cổng nguồn
+ Cổng kết nối với CPU

- Bộ xử lý tín hiệu: Chip xử lý tín hiệu chuyên dụng, chuyển đổi tín hiệu analog sang digital chính xác và ngược lại.
- Mạch điện tử: Gồm các linh kiện điện tử cao cấp, bố trí trên bo mạch khoa học, độ bền và độ tin cậy cao.
- Bộ nhớ: Cho phép lưu trữ dữ liệu cấu hình và các giá trị chuyển đổi, đảm bảo cho phép truy xuất và tối ưu xử lý dữ liệu hiệu quả.

Thông số kỹ thuật bổ sung
