6 bước cài đặt biến tần ATV310 Schneider Electric

Sơ đồ đấu nối biến tần ATV310 schneider electric

Cách cài đặt biến tần Schneider Altivar ATV310

Các bước cần tiến hành thực hiện cài đặt biến tần ATV310
1, Reset biến tần về mặc định nhà máy
2, Nhập thông số động cơ, làm auto tune
3, Chọn luật điều khiển động cơ tùy theo loại tải
4, Cài đặt các thông số làm việc
5, Cài đặt các rơ-le báo hiệu trạng thái biến tần
6, Cài đặt ngõ ra analog báo trạng thái biến tần
Chi tiết cụ thể từng bước hướng dẫn cài đặt biến tần Schneider Electric ATV310
1, Reset biến tần về mặc định nhà máy
ATV310E: COnF/ 102 = 64 (2s)

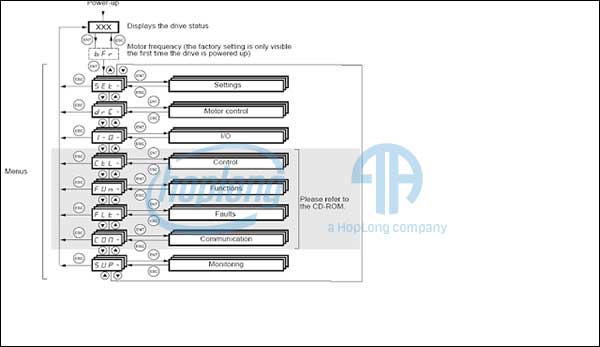

2, Nhập thông số động cơ, làm auto tune (động cơ có nhãn)
Vào menu Motor Control tiến hành cài đặt các thông số:
Loại động cơ (50Hz hay 60Hz)
Công suất định mức
Điện áp định mức
Dòng định mức
Tần số định mức
Tốc độ định mức
Cosphi (tùy loại biến tần)

ATV310E: COnF/ FULL/ 300-/
301 =Loại động cơ = 50
302 = C.suất đ/mức đ/cơ
304 = Điện áp đ/mức đ/cơ
305 = Dòng đ/mức đ/cơ
306 = Tần số đ/mức đ/cơ
307 = Tốc độ đ/mức đ/cơ
318 = 01 -> 02 (làm tuning)

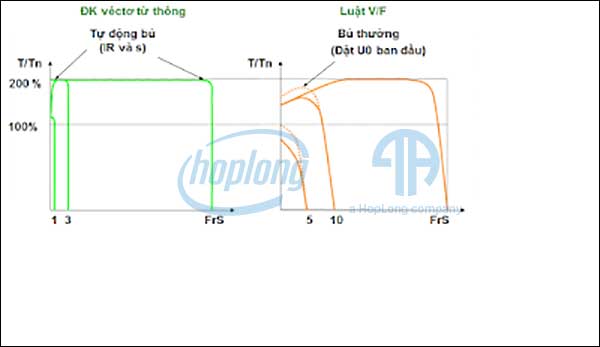

3, Chọn luật điều khiển động cơ tùy theo loại tải

Điều khiển véctơ
Độ chính xác cao hơn, cho moment cao ở tốc độ thấp (0-10Hz)
Đáp ứng động tốt hơn so với điều khiển V/F
Đòi hỏi phải nhập thông số động cơ và làm tuning
Luật V/F
Dùng cho mô tơ không có thông số
Nhiều mô tơ song song
Mô tơ có công suất nhỏ so với biến tần
Biến tần ATV310E:  COnF/FULL/ 300-/ 309 = 00 (luật vector), 03 (luật U/f), 06 (luật bơm quạt)
Vào menu Setting cài đặt:
Dòng bảo vệ quá tải
Thời gian tăng tốc giảm tốc
Hạn chế tốc độ cao, hạn chế tốc độ thấp

4, Cài đặt các thông số làm việc

- Cài đặt dòng bảo vệ quá tải
ATV310E: COnF/ FULL/ 600-/ 604/ 604.0 = dòng định mức động cơ
- Cài đặt hạn dòng (current limit)
ATV310E: COnF/ FULL/ 500-/ 511-/ 511.1 = chỉnh tùy theo nhu cầu sử dụng , tối đa 1.5 In
- Cài đặt thời gian tăng tốc (ACC), thời gian giảm tốc (DEC)
ATV310E: COnF/ 501.0 (ACC), 501.1 (DEC)
- Cài đặt giới hạn tốc độ cao (HSP), giới hạn tốc độ thấp (LSP)
ATV310E:  COnF/ 512.0 (LSP), 512.2 (HSP)
- Cài đặt tần số sóng mang/ tần số đóng cắt (switching frequency)
ATV310E: COnF/ FULL / 300-/ 315
5, Cài đặt các rơ-le báo hiệu trạng thái biến tần
Relay 1 (R1A-R1B-R1C) báo lỗi (relay đóng vào khi không có lỗi, mở ra khi cólỗi)
Relay 2 (R2A-R2C) báo chạy dừng
ATV310E: COnF/ Full / 200/ 205 = 01, / 206 / 206.0 = 02
6, Cài đặt ngõ ra analog báo trạng thái biến tần
Cài đặt AO1 báo tốc độ chạy, xuất ra từ 0-10VDC
ATV310E: COnF/ Full / 200/ 216/ 216.0= 130 (báo tốc độ chạy), / 216.1 = 10V (xuất ra 0- 10V)
Chức năng bắt tốc độ động cơ – Catch on the fly
ATV310E: COnF/ Full / 600/ 603 = 1
Đây là các bước cơ bản quan trọng để cài đặt biến tần Altivar ATV310 Schneider. Hợp Long với hơn 10 năm kinh nghiệm, chuyên phân phối tất cả các thiết bị điện công nghiệp, thiết bị tự động hóa chính hãng hàng đầu Việt Nam.
