Biến tần Mitsubishi - Cách cài đặt và đấu nối

Biến tần Mitsubishi với hiệu suất làm việc cao, tuổi thọ động cơ và cơ cấu cơ khí dài hơn do quá trình khởi động và dừng động cơ êm dịu. Việc bảo dưỡng biến tần cũng ít hơn giúp tối ưu chi phí nhân công và vận hành máy.

Cách cài đặt biến tần Mitsubishi

Cài đặt biến tần Mitsubishi cần tiến hành cài đặt tần số từ panel điều khiển, cài đặt tần số bằng chiết áp, cài đặt tần số bằng công tắc.

Chi tiết cách cài đặt biến tần như sau:

1, Cài đặt tần số từ panel điều khiển

Bước 1: Nhấn ON để bật biến tần
Bước 2: Đặt chế độ hoạt động bằng cách:
+ Nhấn PU/EXT và MODE trong 0.5s, trên màn hình sẽ xuất hiện “ 79 – – ” và nhấp nháy đèn chỉ thị PRM.
+ Quay núm điều chỉnh cho đến giá trị“ 79 – 3”, đèn chỉ thị PU và PRM báo sáng nhấp nháy.
+ Nhấn SET để xác nhận quá trình cài đặt
Bước 3: Cài đặt tần số quay núm điều chỉnh để xác nhận chọn giá trị tần số đặt mong muốn. Thông số tần số này sẽ nhấp nháy sáng trong 5s. Trong thời gian đó, nhấn SET để cài đặt giá trị tần số. Nếu không ấn SET thì sau 5s đèn nhấp nháy chỉ thị thì giá trị tần số sẽ quay trở lại 0 Hz.
Bước 4: Gạt công tắc STF (quay thuận) hoặc STR (quay ngược) lên ON để bắt đầu khởi động
Bước 5: Gạt công tắc OFF để dừng.

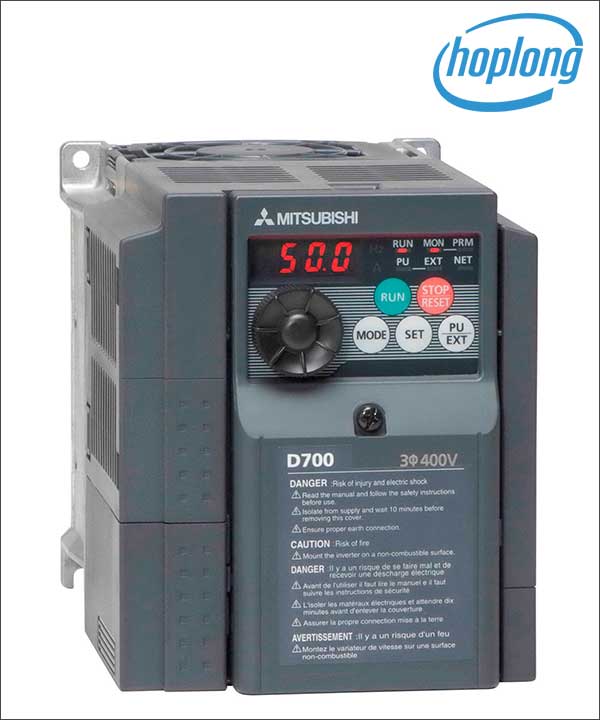

Biến tần Mitsubishi

2, Cài đặt tần số bằng chiết áp

Bước 1: Nhấn nút ON để bật biến tần
Bước 2: Cài đặt chế độ hoạt động bằng cách:
+ Nhấn PU/EXT và MODE trong 0.5s thì trên màn hình sẽ hiển thị “ 79 – – ” và đèn chỉ thị PRM nhấp nháy sáng.
+ Quay núm điều chỉnh cho đến giá trị “ 79 – 4”, đèn chỉ thị PU và PRM nhấp nháy sáng.
+ Nhấn SET để xác nhận quá trình cài đặt
Bước 3: Nhấn nút RUN để bắt đầu chạy
Bước 4: Xoay chiết áp 1 cách từ từ để tiến hành thay đổi tốc độ (thay đổi tần số). Khi xoay kịch chiết áp tương ứng với tần số lớn nhất là 60 Hz.
Bước 5: Nhấn nút STOP để dừng
3, Cài đặt tần số bằng công tắc
Bước 1: Nhấn nút ON để bật biến tần
Bước 2: Cài đặt chế độ hoạt động cho biến tần bằng cách:
+ Nhấn PU/EXT và MODE trong 0.5s, lúc này trên màn hình sẽ hiển thị “ 79 – – ” và đèn chỉ thị PRM nhấp nháy sáng.
+ Quay núm điều chỉnh cho đến giá trị “ 79 – 4” và đèn chỉ thị PU, PRM nhấp nháy sáng.
+ Nhấn nút SET để xác nhận quá trình cài đặt

Bước 3: Tiến hành chọn tần số cài đặt bằng cách sử dụng 3 nút công tắc RH, RM, RL.

Ví dụ: bật công tắc RL để biến tần chạy ở tốc độ thấp
Bước 4: Nhấn nút RUN để bắt đầu chạy
Bước 5: Nhấn nút STOP để dừng
Bước 6: Để tắt hoạt động chạy chỉ cần tắt công tắc RL để bỏ chế độ hoạt động đó.
Sơ đồ đấu nối biến tần Mitsubishi

Sơ đồ đấu nối biến tần Mitsubishi
