Cách kết nối LOGO! 8 PLC Siemens với S7 PLC

13/06/2024 Nguyễn Thị Huyền 1553

Để kết nối LOGO! 8 PLC Siemens với S7 PLC, người dùng không sử dụng cổng kết nối, dây cáp thông thường mà phải kết nối qua Ethernet. Kết nối được chạy qua Ethernet và được cấu hình thành kết nối S7.

Giới thiệu tổng quan

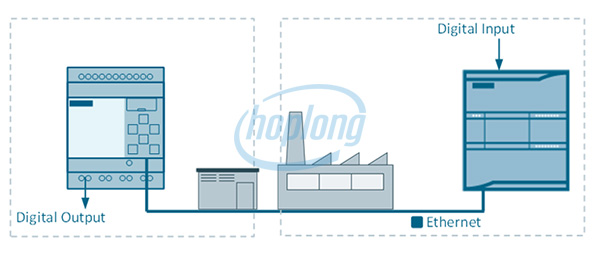

Dễ dàng kết nối LOGO! 8 PLC Siemens với S7 PLC. Để liên lạc với bộ điều khiển SIMATIC S7, người dùng sẽ sử dụng một LOGO! chuyển đổi chương trình được kết nối với một thiết bị S7, nơi có thể kiểm tra kết nối và mở rộng tùy ý.
Đầu ra và vào của LOGO! đơn vị cơ sở nên được chuyển qua một khoảng cách dài bằng cách sử dụng đầu vào và đầu ra của bộ điều khiển SIMATIC S7.
Lưu ý là các đầu ra và vào tương ứng không được kết nối bằng các cáp hoặc dây riêng lẻ, mà phải thông qua cáp Ethernet. Kết nối được chạy qua Ethernet và được cấu hình thành kết nối S7.

Trong ví dụ này LOGO! được cấu hình là máy khách và S7 được sử dụng làm máy chủ.
Các chức năng tích hợp của LOGO! cung cấp nhiều khả năng bổ sung để giải quyết các ứng dụng trong nhiều lĩnh vực khác cực nhanh chóng và dễ dàng
Màn hình LOGO! hiển thị văn bản (TDE) và máy chủ của web tích hợp LOGO! cung cấp các tùy chọn bổ sung cho hoạt động và giám sát bằng các phím chức năng và dòng chữ thông báo

Thành phần yêu cầu sử dụng

Thành phần	Số lượng	Số hiệu
LOGO!Soft Comfort V8.2 DVD	1	6ED1058-0BA08-0YA1 F
LOGO! POWER 24 V/1.3 A	1	6EP3331-6SB00-0AY0 -
LOGO! 12/24 RCE	1	6ED1052-1MD08-0BA0
LOGO! TDE	1	6ED1055-4MH08-0BA0
S7-1212C	1	6ES7 212-1AE40-0XB0
SITOP in SIMATIC S7-1200-Design 24 V, 2.5 A - PM1207	1	6EP1332-1SH71

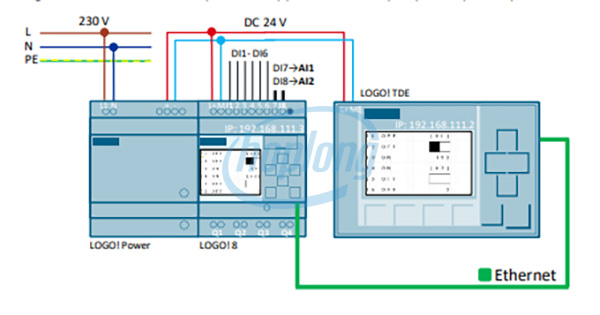

Thiết lập phần cứng LOGO! 8

Tín hiệu đầu vào và đầu ra

IOs	Mô tả
Đầu vào [DI1] to [DI6]	Nút kỹ thuật số (N/O)
Đầu vào [DI7]	Đầu vào analog AI1
Đầu vào [DI8]	Đầu vào analog AI2
Đầu ra [Q1] to [Q4]	Đầu vào kỹ thuật số

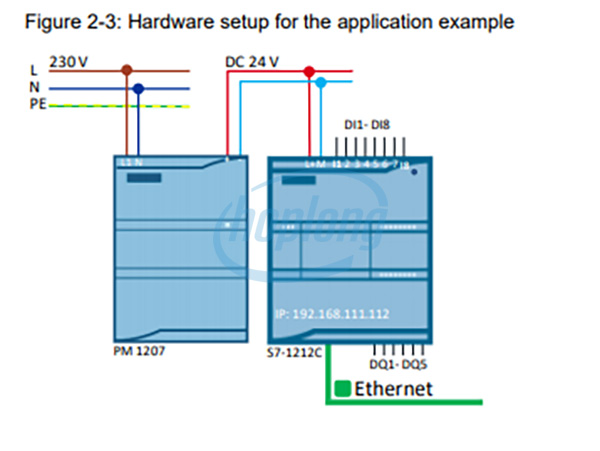

Thiết lập phần mềm S7-1200

Ưu điểm của phương pháp kết nối

Tăng khả năng mở rộng của chương trình phần mềm bao gồm nhiều phần việc. Ngoài việc mô tả cơ bản, các yêu cầu độc lập bổ sung có thể được cấu hình tùy thuộc vào ứng dụng. LOGO! có thể được mở rộng với một loạt các mô-đun mở rộng.
Hình thành hình sao đơn giản hệ thống dây điện của các thành phần.
Sử dụng công tắc đơn giản (bộ ngắt mạch) hoặc nút nhấn
Yêu cầu ít thành phần hơn so với phương pháp thông thường
Tùy chọn truyền phát qua Modbus/TCP, kết nối S7 và KNX
Hy vọng những thông tin chia sẻ trên mà HopLongTech mang đến có thể cung cấp thêm kiến thức cho bạn đọc về các kết nối hai thiết bị dòng PLC Siemens với nhau.
