Cách vận hành tủ máy cắt không khí ACB

Máy cắt không khí ACB gồm hệ thống hiển thị và đo lường, hệ thống thanh cái phân phối, hệ thống điều khiển. Tất cả các thiết bị này được lắp đặt ở bên trong vỏ tủ kín sơn tĩnh điện nên đảm bảo an toàn, bền bỉ tuyệt đối. Vậy cách vận hành tủ máy cắt không khí ACB như nào? Mời bạn cùng tìm hiểu bài viết sau.

Vận hành tủ máy cắt không khí ACB như thế nào?

Trước khi đóng điện vận hành phải tiến hành vệ sinh bên trong và ngoài tủ. Cần kiểm tra thật kỹ, các mối nối để đề phòng sự chạm chập, ngắn mạch có thể xảy ra. Cần phải có các thông tin chính xác về các thông số mạng điện và phụ tải trước khi tiến hành cài đặt các thông số kỹ thuật cho bộ Rơle điều khiển. Người vận hành, cài đặt phải là người có chuyên môn, hiểu biết thì mới được vận hành và thay đổi các thông số trên Rơ le

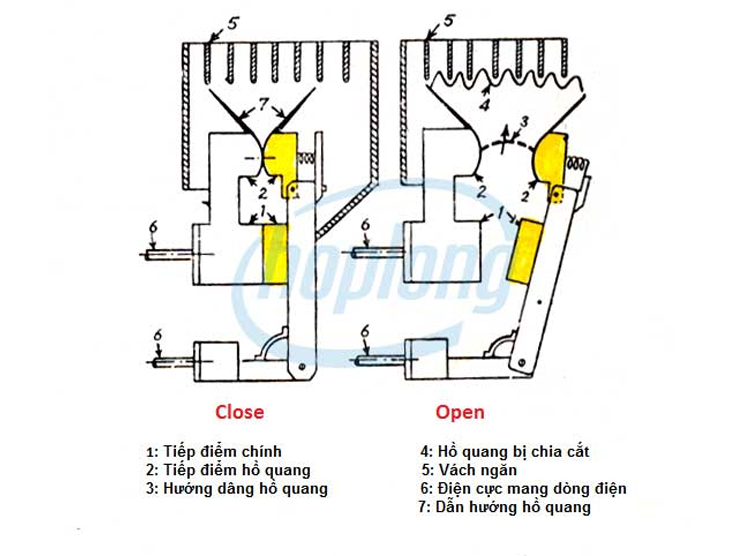

Thao tác đóng - cắt

Khi được cấp nguồn điều khiển thì hệ thống sẽ tự động điều khiển motor charge nén lò xo. Lúc này lò xo sẽ ở trạng thái nén tới mức (chỉ thị nén lò xo xuất hiện đèn báo ‘charged’ ) motor charge dừng lại và hệ thống đã sẳn sàng cho thao tác Đóng – Cắt. Hệ thống đóng/cắt sẽ tự động charge khi lò xo về trạng thái xả tới mức.
Đóng máy cắt: Khi lò xo đã được charge và hệ thống đã sẳn sàng cho thao tác Đóng – Cắt chúng ta nhấn nút (ON) máy cắt sẽ tự động khép tiếp điểm và cấp lại điện cho phụ tải đồng thời Rơle sẽ đi vào hoạt động.
Mở máy cắt : Khi lò xo đã được charge và hệ thống đã hoàn toàn sẵn sàng cho thao tác Đóng – Cắt và máy cắt đang ở vị trí ON (chỉ thị trạng thái Đóng-Cắt báo ON) ta nhấn nút (OFF) máy cắt sẽ tiến hành mở tiếp điểm và phụ tải sẽ được cách ly ra khỏi nguồn.

Thao tác kiểm tra hiển thị các thông số mạng điện

Kiểm tra điện áp : Xoay chuyển vị trí  Switch volt qua lần lượt các vị trí để kiểm tra các giá trị điện áp tương ứng.

1, R-S: Điện áp giữa pha R và pha S
2, S-T: Điện áp giữa pha S và pha T
3, T-R: Điện áp giữa pha T và pha R
4, R-N: Điện áp pha R
5, T-N: Điện áp pha S
6, S-N: Điện áp pha T

Cài đặt thông số

Cài đặt thông số cho máy cắt

Dòng điện hoạt động: Rated Current (IN) là dòng điện định mức cài đặt từ 0.5...1xIMAX với giá trị dòng cực đại
Dòng điện vận hành: Curr (IU) là dòng điện không cắt được cài đặt giá trị bằng từ 0.8…1x IN
Dòng điện khởi động cắt trễ: STD P.U (IS) là dòng khởi động bảo vệ tác động với thời gian trễ ngắn được cài đặt từ 2…10x IN
Dòng điện khởi động cắt tức thời: ISTD P.U ( Ii) là dòng khởi động bảo vệ tác động tức thời được cài đặt từ 4…16x IN
Thời gian cắt trễ: LTD TIME là thời gian trễ của dòng khởi động cắt trễ được cài đặt từ 150…500s
Thời gian tức thời: STD TIME là thời tức thời của dòng khởi động cắt tức thời được cài đặt từ 0…0.5s

Cài đặt thông số cho rơle áp

Giới hạn điện áp cao U>: là giá trị điện áp giới hạn cao nhất của mạng điện nếu điện áp cao hơn giá trị này thì rơle sẽ phát tín hiệu cắt máy cắt được cài đặt từ 102% đến 122%
Giới hạn điện áp thấp U<: là giá trị điện áp giới hạn thấp nhất của mạng điện nếu điện áp thấp hơn giá trị này thì rơle sẽ phát tín hiệu cắt máy cắt được cài đặt từ 78% đến 98%
Thời gian cắt Delay off: là thời gian trễ để role kích hoạt cắt máy cắt, khi giá trị điện áp cao hơn hoặc thấp hơn liên tục trong giới hạn cài đặt, giá trị cài đặt từ 0.1…10s

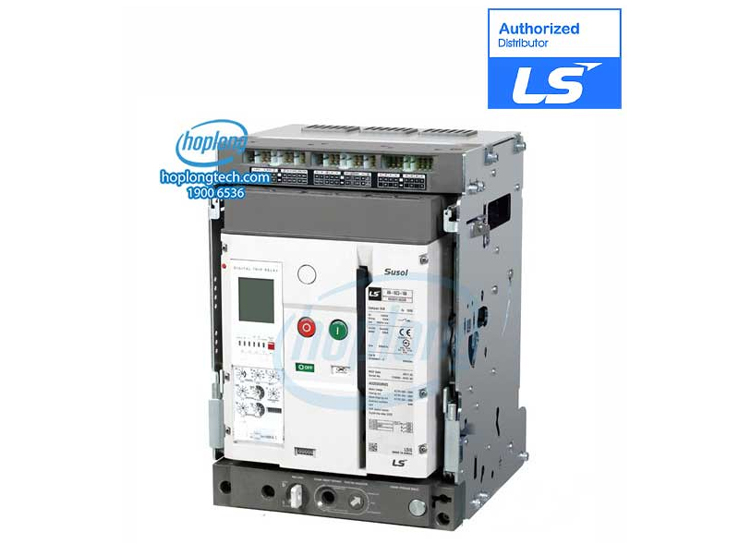

Hợp Long địa chỉ số 1 Việt Nam chuyên phân phối tất cả các thiết bị tự động hóa, thiết bị điện công nghiệp đến từ các hãng hàng đầu: Máy cắt không khí Mitsubishi, Fuji, Schneider, Máy cắt không khí LS, Delta, Mitsubishi......Chúng tôi có trụ sở, chi nhánh ở tất cả các thành phố lớn: Hà Nội, TP HCM, Hải Phòng, Cần Thơ, Đà Nẵng ...... sẵn sàng phục vụ 24/7 ngay khi quý khách có nhu cầu.
