Cài đặt biến tần Schneider ATV320 đơn giản với 6 bước

Biến tần ATV320 Schneider có 2 dòng: dạng compact và book giúp tiết kiệm không gian dù lắp đặt trên máy hoặc trong tủ điện.
* Dòng Compact có dải công suất từ 0.18-4KW có cả loại 1 pha và 3 pha.
* Dòng Book có công suất mở rộng từ 0.18-15kW.

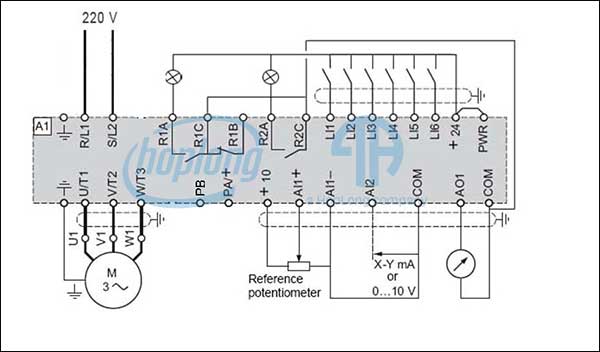

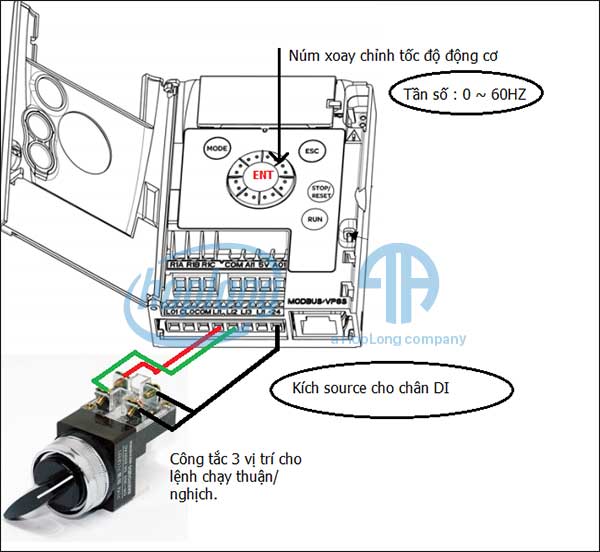

Sơ đồ đấu nối biến tần ATV320 Schneider

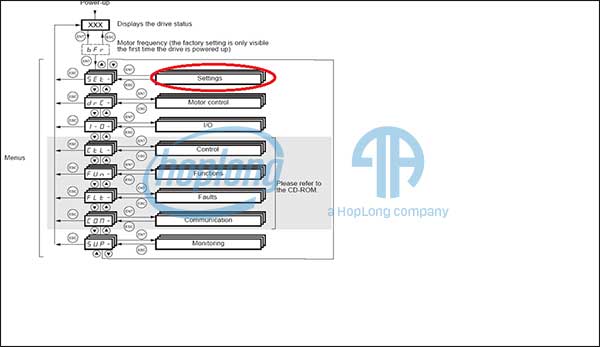

Cách cài đặt biến tần ATV320 Schneider Electric

Các bước cần thực hiện khi tiến hành cài đặt biến tần ATV320.
1, Trả về mặc định nhà máy.
2, Nhập thông số động cơ, làm auto tune.
3, Chọn luật điều khiển động cơ tùy theo loại tải.
4, Cài đặt các thông số làm việc.
5, Cài đặt các rơ-le báo hiệu trạng thái biến tần.
6, Cài đặt ngõ ra atv320 analog input báo trạng thái biến tần .
Chi tiết từng bước hướng dẫn cài đặt biến tần ATV320 Schneider.

1, Trả về mặc định nhà máy

ATV320: COnF/FCS-/FCSI = Ini
Fry- = All
GFS = yES

2, Nhập các thông số động cơ và làm auto tune (nếu động cơ có nhãn)

Vào menu Motor Control cài đặt:
Loại động cơ (50Hz hay 60Hz)
Công suất định mức
Điện áp định mức
Dòng định mức
Tần số định mức
Tốc độ định mức
Cosphi (tùy loại biến tần)

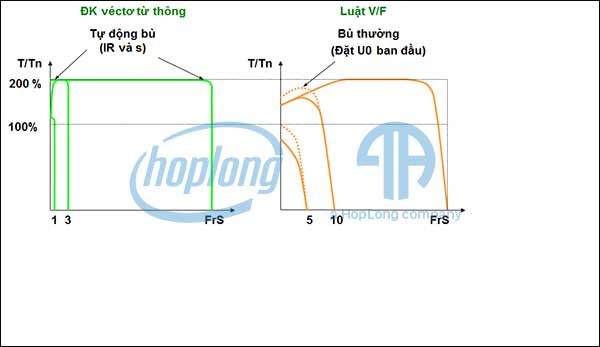

3, Chọn luật điều khiển động cơ tùy theo tải

Điều khiển véctơ.
Độ chính xác cao hơn, cho moment cao ở tốc độ thấp (0-10Hz).
Đáp ứng động tốt hơn so với điều khiển V/F.
Đòi hỏi phải nhập thông số động cơ và làm tuning.
Luật V/F.
Dùng cho mô tơ không có thông số.
Nhiều mô tơ song song.
Mô tơ có công suất nhỏ so với biến tần.

ATV320: COnF/FULL/ drC-/ Ctt = UUC (luật vector), Std (luật U/f), Syn (đcơ đồng bộ vòng hở), Ufq (luật bơm quạt), nLd (luật tiết kiệm)

4, Cài đặt các thông số làm việc

+ Cài đặt dòng bảo vệ quá tải
ATV320: ConF/ Full /Set-/ ItH = dòng định mức động cơ
+ Cài đặt hạn dòng
ATV320: COnF/FULL/Set-/ CLI = chỉnh tùy theo nhu cầu sử dụng , tối đa 1.5 In
+ Cài đặt thời gian tăng tốc (ACC), thời gian giảm tốc (DEC)
ATV320: COnF/ FULL/ Set-/ ACC, DEC
+ Cài đặt giới hạn tốc độ cao (HSP), giới hạn tốc độ thấp (LSP)
ATV320: Set-/ HSP, LSP
+ Cài đặt tần số sóng mang/ tần số đóng cắt (switching frequency)
ATV320: COnF/ FULL/ Set-/ SFR
+ Tần số đóng cắt cao:
Động cơ bớt ồn
Dòng rò cao
Nhiễu cao
Biến tần mau nóng, bị giảm công suất (xem đặc tuyến giảm tải)
+ Tần số đóng cắt thấp: ngược lại

5, Cài đặt relay báo trạng thái biến tần

Relay 1 (R1A-R1B-R1C) báo lỗi (relay đóng vào khi không có lỗi, mở ra khi có lỗi)
Relay 2 (R2A-R2C) báo chạy dừng
ATV320: COnF/ FULL/ I-O / r1 / r1 = Flt
/ r2 / r2 = run

6, Cài đặt ngõ ra ATV320 analog input báo trạng thái biến tần

Cài đặt AO1 báo tốc độ chạy, xuất ra từ 0-10VDC
ATV320: ConF/ Full/ I-O / AO1 / AO1 = Ofr (báo tốc độ chạy)
/ AO1t= 10V (xuất ra 0-10V)
