Cảm biến áp suất - phân loại, nguyên lý hoạt động

Cảm biến áp suất là gì?

Cảm biến áp suất hay còn có tên gọi tiếng anh là Pressure Transmitter, đây là thiết bị được thiết kế chuyên dùng để đo áp lực (áp suất) của lưu chất tác dụng lên một mặt diện tích. Cảm biến áp suất thường được dùng để đo áp suất bên trong hệ thống máy móc công nghiệp, ứng dụng để đo áp suất của nước, khí, dầu, hơi nóng, gas…... nhằm cảnh báo cho người dùng trước khi xảy ra thảm họa hoặc đo để phục vụ việc giám sát trong các quy trình sản xuất. Có thể phân loại cảm biến áp suất theo nhiều cách khác nhau.

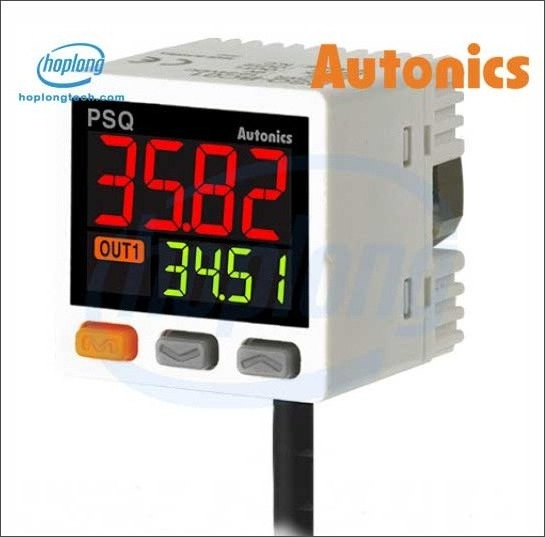

Cảm biến áp suất Autonics-PSQ-BC01

Phân loại cảm biến áp suất

1, Cảm biến đo áp suất tương đối

Áp suất tương đối bằng áp suất tuyệt đối trừ áp suất khí quyển. Cảm biến áp suất được ứng dụng phổ biến trong: đo áp suất nước, áp suất khí nén, áp suất gas,..…

2. Cảm biến áp suất tuyệt đối

Cảm biến áp suất tuyệt đối có tên gọi tiếng anh là Absolute Pressure Transmitter, đây là áp suất đo trong môi trường chân không, sẽ bằng áp suất tương đối cộng với áp suất khí quyển.

3. Cảm biến đo chênh áp

Cảm biến đo chênh áp được gọi với tên tiếng anh là Differential Pressure Transmitter được sử dụng để đo sự khác biệt áp suất giữa 2 vị trí đo.

Nguyên lý hoạt động cảm biến áp suất

Cảm biến áp suất là một đầu dò có chức năng chuyển đổi áp suất thành tín hiệu điện dạng tương tự. Có nhiều loại đầu dò với áp suất khác nhau, như đầu dò áp suất đầu ra kỹ thuật số, đầu dò áp suất điện dung, đầu dò áp suất đầu ra điện áp/dòng điện, và nhiều loại khác.
Tuy nhiên, trong tất cả các loại đầu dò áp suất, thì việc chuyển đổi áp suất thành tín hiệu điện đạt được bằng sự biến dạng vật lý của màng ngăn áp suất, sau đó sẽ tạo ra sự thay đổi điện trở tỷ lệ thuận với áp suất.
Ví dụ: Cảm biến áp suất có dãy đo là từ 0-10bar, ngõ ra từ 4-20mA. Ở trạng thái áp suất bằng 0 bar thì màng áp suất bình thường, không biến dạng tín hiệu là 4mA. Khi có áp suất tác dụng lên màng biến dạng sẽ làm cho điện trở thay đổi => tín hiệu điện thay đổi. Dựa vào tín hiệu điên thay đổi từ đó chúng ta sẽ biết được giá trị áp suất.
