Điện trở xả là gì? Cách chọn, phân loại

Điện trở xả là gì?

Điện trở xả (Brake resistor) là loại điện trở được sử dụng để lắp cho biến tần trong các ứng dụng điều khiển động cơ yêu cầu thời gian tăng giảm tốc ngắn, dừng đột ngột, moment thay đổi, tải có quán tính lớn, tải đảo chiều liên tục, các tải nâng hạ…

Tại sao phải lắp điện trở xả

Trong quá trình động cơ dừng, thì động cơ này sẽ trở thành máy phát điện, để tạo ra nguồn điện xoay chiều thì lúc này mạch bảo vệ IGBT bằng Diode chống dòng ngược sẽ trở thành mạch chỉnh lưu giúp biến đổi điện áp xoay chiều do động cơ tạo ra thành điện áp DC được đưa ngược về DC bus khiến cho điện áp DC tăng cao. Khi điện áp tại DC bus tăng cao, vượt quá mức bảo vệ của thiết bị thì thiết bị sẽ báo lỗi quá áp, trường hợp DC bus tăng cao một cách đột ngột sẽ có thể gây ra nổ IGBT và tụ điện.
Để tránh xảy ra các lỗi trên thì phải có điện trở xả, điện trở xả sẽ làm tiêu hao nguồn năng lượng dư thừa trong quá trình động cơ dừng, làm đảo chiều quay với quán tính lớn dưới dạng nhiệt năng.

Phân loại điện trở xả

Điện trở xả thường được phân loại theo cấu tạo, theo đó thường có 2 loại sử dụng phổ biến:

- Điện trở xả vỏ sứ: Có cấu tạo lớp vỏ bên ngoài được làm bằng sứ.
Ưu điểm: giá thành cạnh tranh
Nhược điểm: Kích thước lớn, độ bền được đánh giá là không cao bằng loại vỏ nhôm

- Điện trở xả vỏ nhôm: Có cấu tạo lớp vỏ bên ngoài làm bằng nhôm.
Ưu điểm: Độ bền cao do quá trình tản nhiệt tốt hơn, kích thược gọn nhẹ.
Nhược điểm: Giá thành cao hơn loại điện trở bằng sứ.

Cách lựa chọn điện trở xả phù hợp

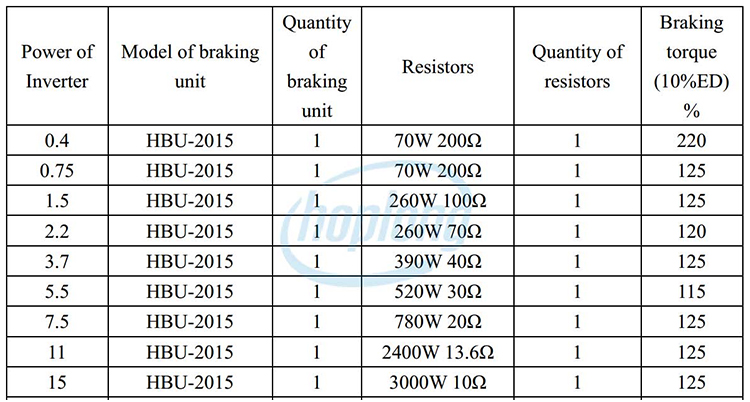

Trong manual của nhà sản xuất biến tần sẽ đưa ra cho người sử dụng danh sách điện trở tương ứng với điện áp định mức, công suất định mức hoặc momen định mức của từng dòng biến tần- động cơ.
