Easergy P3 Schneider - Tính năng, ứng dụng

1, Phân loại Easery P3 Schneider

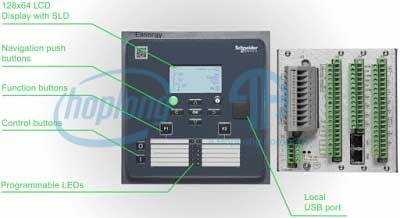

Easergy P3 tiêu chuẩn kết hợp các chức năng bảo vệ như lỗi nối đất định hướng cho bộ cấp nguồn và bảo vệ động cơ trong giải pháp một hộp.

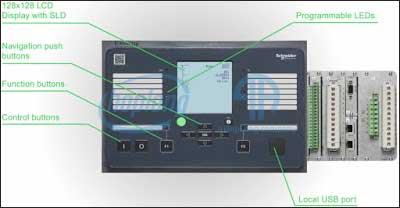

2. Easergy P3 Advanced

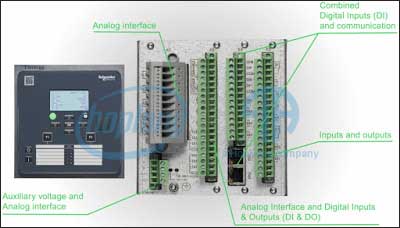

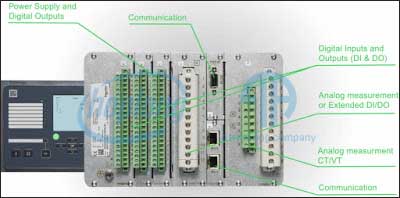

Có thiết kế mô-đun cho phép các giải pháp bảo vệ thông thường và bảo vệ flash hồ quang do người dùng xác định trong cả hệ thống phân phối điện mới và hiện có

Các sản phẩm Easergy được thiết kế thân thiện với người dùng với các tính năng bao gồm:

Tập hợp đầy đủ các chức năng bảo vệ, liên quan đến ứng dụng
Phát hiện hồ quang (Easergy P3 Advanced)
Điều khiển ngắt mạch đặc biệt với sơ đồ đường đơn, nút ấn, phím chức năng và đèn LED lập trình và báo động có thể tùy chỉnh
HMI đa ngôn ngữ để nhắn tin đặc biệt
Các thiết bị điều tiết đặt phần mềm quản lý chuyển tiếp để đặt tham số, định cấu hình và mô phỏng lỗi mạng
Giao tiếp nối tiếp và Ethernet, bao gồm dự phòng
Tiêu chuẩn IEC 61850 Ed.1 & Ed.2

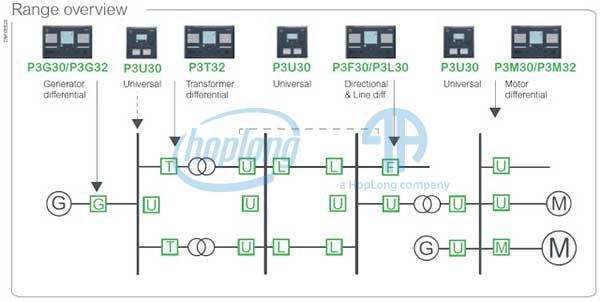

Lưu ý:

G = bảo vệ máy phát vi sai
U = bảo vệ toàn cầu
T = Bảo vệ máy biến áp
L = Bảo vệ chênh lệch đường truyền & bảo vệ khoảng cách F = Dễ dàng với bảo vệ định hướng
M = Bảo vệ vi sai động cơ

Easergy P3 bảo vệ chống lại hồ quang (đèn flash hồ quang)

Arc gây ra bởi điện là một hiện tượng tự nhiên trong thế giới điện cần được chú ý đặc biệt để có thể tránh hoặc kiểm soát nguy cơ lớn hơn do flash arc. Những nguy cơ tiềm ẩn do đèn flash hồ quang có thể gây hại cho môi trường xung quanh như hư hỏng thiết bị do hỏa hoạn, từ đó làm gián đoạn quá trình phân phối điện hoặc cản trở quá trình sản xuất, thậm chí đèn flash hồ quang không được kiểm soát cũng có thể đe dọa đến tính mạng của người vận hành.

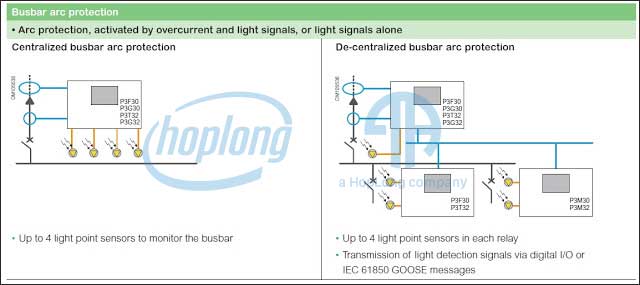

1. Bảo vệ vòng cung Busbar

Việc kích hoạt bảo vệ hồ quang này là bằng cách chỉ thị / phát hiện các tín hiệu quá dòng và ánh sáng, hoặc chỉ tín hiệu ánh sáng.

Hình ảnh bên trái cho thấy việc lắp đặt P3 bảo vệ chống dị ứng với hệ thống bảo vệ hồ quang tập trung với 4 cảm biến điểm sáng để giám sát thanh cái, trong khi hình ảnh bên phải cho thấy việc lắp đặt bảo vệ chống dị ứng P3 với hệ thống không tập trung hoặc lan truyền với các thiết bị khác ngoài 4 cảm biến điểm sáng để giám sát thanh cái truyền tín hiệu phát hiện ánh sáng qua tin nhắn I / O hoặc IEC 61850 kỹ thuật số GOOSE

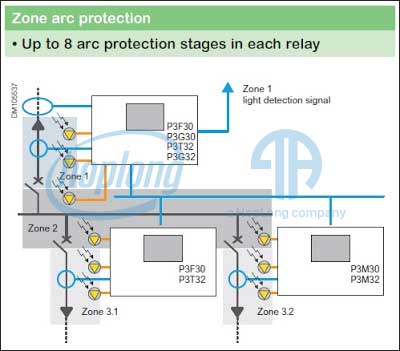

2. Bảo vệ hồ quang vùng

Trong hình trên, có 3 vùng để bảo vệ hồ quang như sau:
Phát hiện ánh sáng ở vùng 1: tín hiệu được gửi tới rơle ngược dòng để phát hiện
Phát hiện ánh sáng ở vùng 2: Phát hiện P3 dễ bị xâm nhập, nếu nhiễu được xác nhận bởi quá dòng
Phát hiện ánh sáng trong vùng 3: P3 dễ đi, nếu sự can thiệp được xác nhận bởi quá dòng

Easergy P3 bảo vệ chống lại trung chuyển / incom

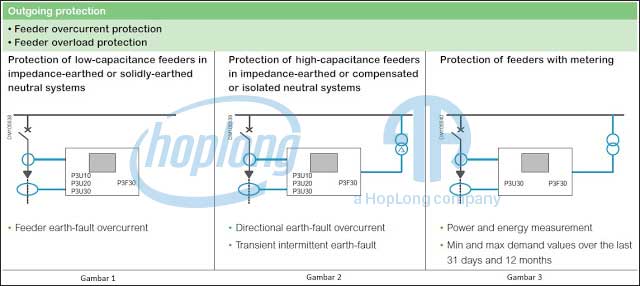

1. Bảo vệ đi

Bảo vệ đi có tác dụng bảo vệ bộ nạp khỏi quá dòng và quá tải.

Hình 1. Cho thấy sự bảo vệ của các bộ cấp liệu có đặc tính tải điện dung thấp trong các hệ thống trung tính được nối đất với trở kháng hoặc nối đất chắc chắn. Trong cài đặt này, bảo vệ hoạt động nếu dòng điện tràn được phát hiện do ngắn mạch xuống đất (lỗi quá dòng đất).

Hình 2. Cho thấy sự bảo vệ của các bộ cấp liệu có thuộc tính điện dung tải cao trong các hệ thống trung tính được nối đất với trở kháng hoặc bù hoặc cách ly. Trong cài đặt này bảo vệ hoạt động nếu bộ cấp nguồn được phát hiện "lỗi trái đất định hướng so với hiện tại" hoặc "lỗi nối đất gián đoạn".

Hình 3. Cho thấy sự bảo vệ của bộ nạp bằng các công cụ đo lường hoặc đo lường. Cài đặt này sẽ đo các phép đo công suất (watts) và năng lượng (Kwh), cũng như các giá trị tải tối thiểu và tối đa lên đến 31 ngày (1 tháng) đến 12 tháng (1 năm).

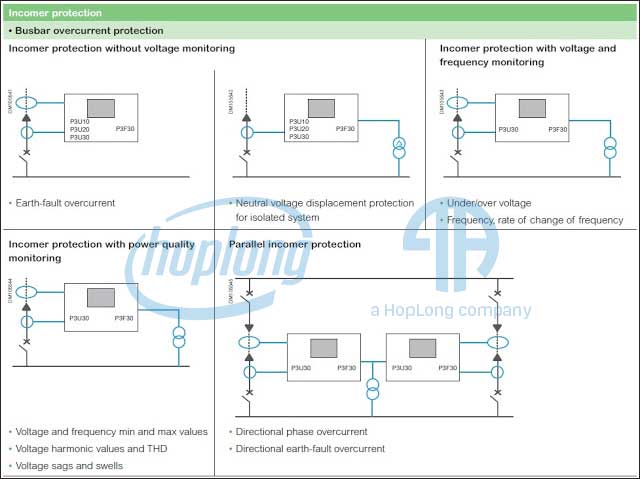

2. Bảo vệ người sử dụng

Trong hình trên cho thấy một loạt các kỹ thuật cài đặt dễ dàng như bảo vệ incom với các tính năng mong muốn. Có cài đặt bảo vệ incom mà không cần giám sát điện áp, với giám sát điện áp và tần số, với giám sát chất lượng điện năng, lên đến cài đặt song song cho 2 bảo vệ incom đi đến cùng một thanh cái.

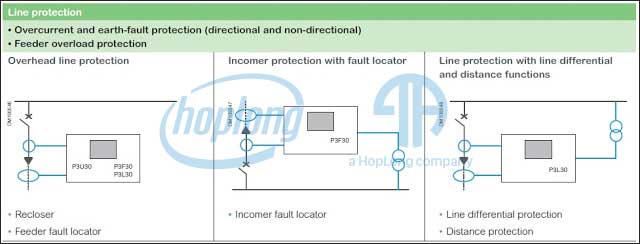

3. Bảo vệ đường dây

Trong ứng dụng này, rơle bảo vệ sẽ hoạt động nếu phát hiện quá dòng (dòng đất) và sự cố chạm đất (ngắn mạch xuống đất) cả theo hướng hoặc ngược chiều của dòng chảy (hướng và không hướng). Bên cạnh đó rơle bảo vệ này cũng sẽ hoạt động nếu phát hiện quá tải (quá tải).

Trong hình bên trái, rơle bảo vệ được trang bị một recloser có chức năng cắt dòng điện lỗi tạm thời sau đó được bình thường hóa lại bằng một công tắc tự động. Ngoài ra, rơle bảo vệ này cũng được trang bị bộ nạp định vị lỗi sẽ cho chúng ta biết vị trí nhiễu nếu bộ cấp nguồn bị ngắt.

Trong hình ảnh ở giữa, rơle bảo vệ được trang bị một bộ phận định vị lỗi sẽ cho chúng ta biết vị trí của nhiễu ở phía bên của khối.

Trong hình bên phải, rơle bảo vệ được trang bị bảo vệ vi sai đường dây sẽ bảo vệ bộ cấp nguồn nếu có sự khác biệt về dòng điện dọc theo bộ cấp nguồn thường do lỗi ngắn mạch hoặc lỗi Eartc. Ngoài ra, rơle bảo vệ này cũng được trang bị bảo vệ khoảng cách sẽ bảo vệ bộ nạp với khu vực bảo vệ bộ nạp ở một khoảng cách nhất định.

Easergy P3 bảo vệ động cơ

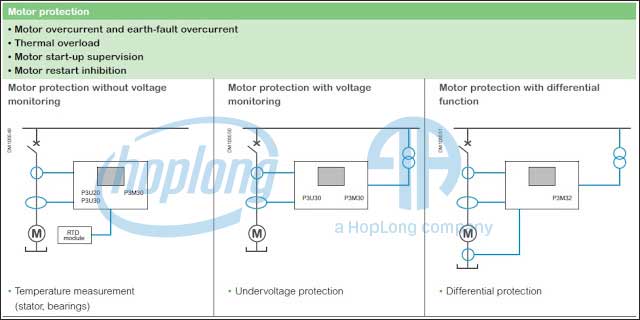

1. Bảo vệ động cơ

Trong ứng dụng này, rơle bảo vệ sẽ hoạt động nếu phát hiện ra sự cố về dòng điện và đất (ngắn mạch xuống đất) trên động cơ, Quá tải nhiệt là sự tăng nhiệt độ của động cơ do quá tải, giám sát khởi động động cơ, cụ thể là giám sát tình trạng động cơ khi quá trình khởi động cho phép dòng khởi động cao và không tự nhiên có thể làm hỏng mô tơ, cũng như ức chế khởi động lại động cơ, đang điều khiển hoặc giữ động cơ để nó không khởi động lại sau chuyến đi vì phải ngắt động cơ trước khi động cơ có thể khởi động lại (khởi động lại) do lệnh tự động kiểm soát.

Trong hình bên trái, hiển thị ứng dụng bảo vệ động cơ mà không cần theo dõi điện áp. Cài đặt này được trang bị các phép đo nhiệt độ động cơ (stato và ổ trục).

Trong hình ảnh ở giữa, hiển thị ứng dụng bảo vệ động cơ được trang bị giám sát điện áp trên màn hình. Trong cài đặt này, bảo vệ động cơ cũng sẽ đọc điện áp dưới (sụt điện áp) trên động cơ nếu nó xảy ra và ngay lập tức bảo vệ nó. Dưới điện áp có thể xảy ra do nhiều yếu tố như sụt điện áp nguồn, cuộn dây động cơ ngắn, v.v.

Trong hình bên phải, hiển thị ứng dụng bảo vệ động cơ với chức năng vi sai. Trong cài đặt này, bảo vệ động cơ sẽ bảo đảm nếu có sự khác biệt về dòng điện động cơ hoặc dòng điện đầu vào với dòng điện hoặc dòng điện đầu ra của động cơ sau khi đi qua động cơ. Nếu có sự khác biệt, đó là dấu hiệu của dòng rò có trong động cơ và phải được bảo vệ ngay lập tức.

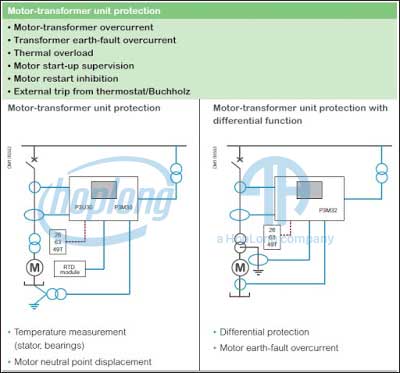

2. Bảo vệ bộ phận máy biến áp

Trong ứng dụng này, rơle bảo vệ bảo vệ 2 thành phần, đó là động cơ và máy biến áp được lắp đặt trong một bộ cấp nguồn. Điều kiện này sẽ gặp phải nếu các thông số điện áp làm việc của động cơ trong hệ thống rõ ràng là không phù hợp với nguồn, có thể nhỏ hơn hoặc lớn hơn. Ví dụ, trên một động cơ yêu cầu điện áp 6KV trong khi hệ thống hiện tại là điện áp trung bình 20KVm, điện áp bẩn sẽ được đưa vào sau khi đi qua máy biến áp bước xuống 20KV / 6KV. Trong loạt bài này, ứng dụng của bảo vệ này được dự định.

Easergy P3 bảo vệ chống lại Transformers

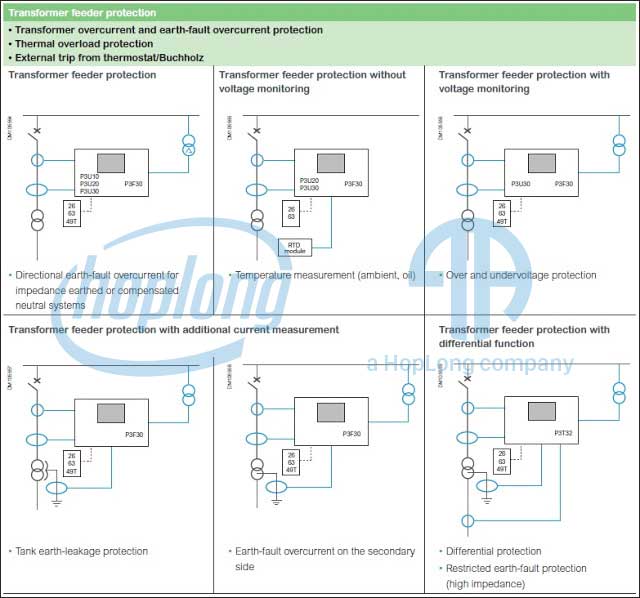

1. Bảo vệ máy biến áp

Trong ứng dụng này, rơle bảo vệ sẽ phát hiện các thông số trong bộ cấp nguồn máy biến áp để bảo vệ máy biến áp khỏi các triệu chứng bất thường do quá dòng trong máy biến áp, ngắn mạch xuống đất (lỗi nối đất) gây ra quá dòng trong máy biến áp, máy biến áp quá tải nhiệt Điều này gây ra nhiệt cho máy biến áp do quá tải, và các triệu chứng bất thường do các yếu tố bên ngoài như máy điều nhiệt / Bucholz phát hiện sự hiện diện của khí trong máy biến áp do điều kiện bất thường và gây ra sự gia tăng nhiệt độ trong máy biến áp phải được bảo đảm ngay lập tức.

Có nhiều ứng dụng khác nhau trong hình trên, bạn có thể điều chỉnh nó theo nhu cầu của các tính năng bảo vệ bạn muốn.

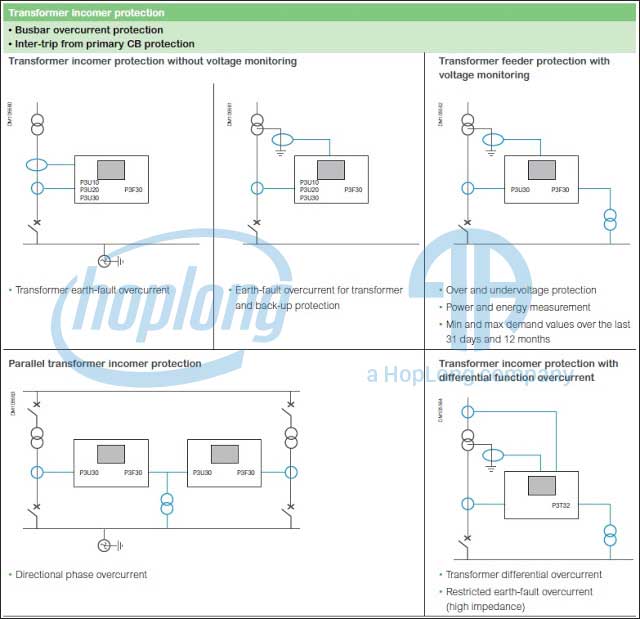

2. Bảo vệ máy biến áp

Cũng như bảo vệ bộ cấp nguồn máy biến áp, ứng dụng trên sử dụng hệ thống bảo vệ máy biến áp trong đó mục tiêu là bảo vệ máy biến áp khỏi các triệu chứng bất thường bằng cách phát hiện các thông số của điều kiện máy biến áp và thanh cái không bình thường. Bảo vệ này sẽ hoạt động nếu có quá dòng hoặc quá dòng mà thanh cái cảm thấy có thể được gây ra bởi quá tải, lỗi đất hoặc các mạch shor khác.

Ngoài ra, bảo vệ trong ứng dụng này cũng sẽ bảo vệ máy biến áp bằng phương pháp ngắt chuyến từ bảo vệ CB chính, nghĩa là nếu CB chính đi đến máy biến áp chính vì bảo vệ hoạt động hoặc do công tắc tắt, thì CB ra khỏi máy biến áp phải ngắt vì nó đọc CB chính chuyến đi máy biến áp. Bảo vệ liên hành trình này có thể bảo vệ máy biến áp vận hành máy biến áp trực tiếp trong điều kiện tải để máy biến áp cảm thấy dòng điện xâm nhập đủ cao có thể ảnh hưởng đến độ tin cậy của máy biến áp. Với sự bảo vệ này, chắc chắn để vận hành máy biến áp, điều kiện đầu tiên phải được thực hiện là cấp năng lượng cho máy biến áp trước bằng công tắc CB trên máy biến áp trong điều kiện không tải hoặc chưa được gánh nặng và sau đó có thể thực hiện bước tiếp theo cụ thể là chuyển đổi trên máy biến áp CB để tải máy biến áp .

Easergy P3 bảo vệ máy phát điện

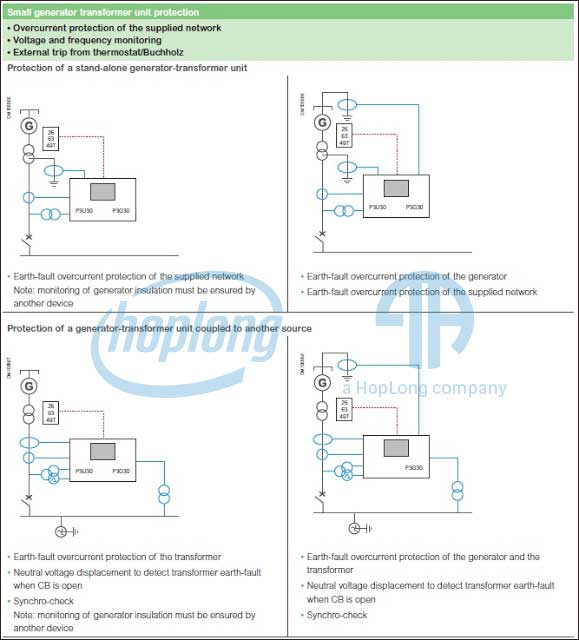

1, Đơn vị bảo vệ máy biến áp máy phát điện nhỏ

Trong ứng dụng này, bảo vệ được cài đặt với mục đích bảo vệ máy phát khỏi các điều kiện không an toàn bằng cách đọc các thông số ở phía bên của máy biến áp, máy cấp liệu và máy phát nối đất. Các điều kiện không an toàn cho máy phát điện có thể bị quá dòng trong mạng cung cấp hoặc trong bộ cấp nguồn của máy phát, cũng như các triệu chứng bất thường do các yếu tố bên ngoài như bộ điều chỉnh nhiệt / Bucholz phát hiện khí trong máy biến áp được kết nối với máy phát.

Trong ứng dụng này cũng có các tính năng giám sát điện áp và tần số của máy phát hoặc mạng sẽ hỗ trợ rất nhiều cho quá trình đồng bộ của máy phát để cung cấp cho mạng trước đó là điện áp. Ứng dụng này cũng đi kèm với kiểm tra đồng bộ sẽ cho chúng ta biết rằng các tham số là trình tạo đồng bộmạng được cung cấp là như nhau. Các tham số đồng bộ là độ lệch pha góc 0, độ lệch điện áp bằng 0 và độ lệch tần số bằng không. Điều này chắc chắn rất hữu ích cho người dùng trong các hoạt động máy phát đồng bộ an toàn và bảo vệ chính máy phát điện.

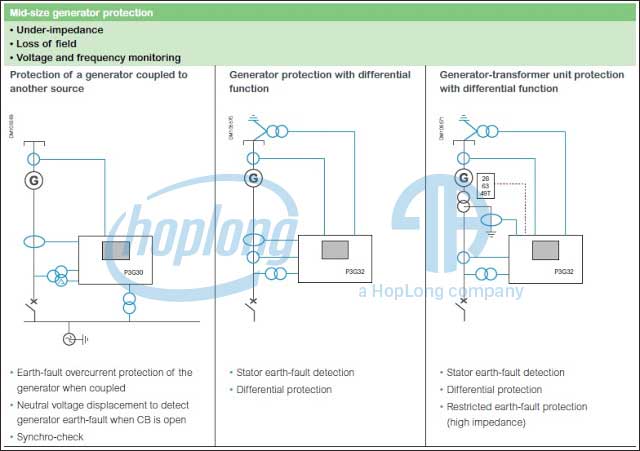

2. Bảo vệ máy phát điện cỡ trung

Gần giống như ứng dụng bảo vệ trên bộ bảo vệ bộ biến áp máy phát nhỏ, chỉ có ứng dụng bảo vệ máy phát cỡ trung cũng được trang bị các tính năng bảo vệ bổ sung là Trở kháng dưới và mất trường.

Trở kháng dưới đây có nghĩa là sự giảm giá trị của trở kháng máy phát so với giới hạn bình thường do sự can thiệp vào chính máy phát như sự cố ngắn mạch giữa các cuộn dây stato so với nối đất hoặc nối đất (lỗi nối đất của stator). Bảo vệ dễ dàng P3 trong ứng dụng này có tính năng phát hiện lỗi đất stator sẽ dẫn đến quá dòng, dưới trở kháng, vv để nếu điều này xảy ra, bảo vệ phải ngay lập tức bảo vệ máy phát điện.

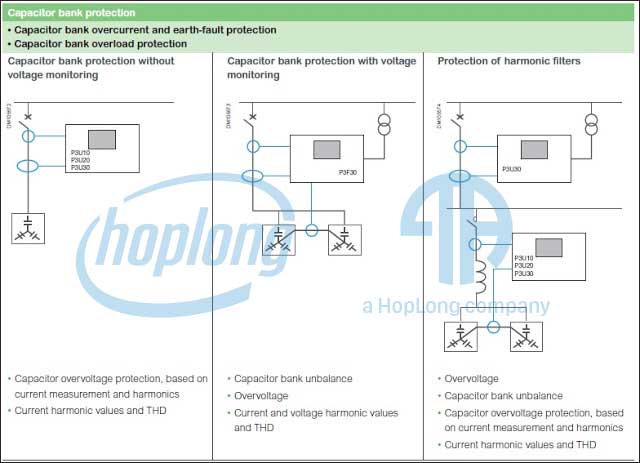

Easergy P3 bảo vệ chống lại tụ điện

Các ứng dụng của rơle bảo vệ dễ dàng cũng có thể được thực hiện để bảo vệ các tụ điện ngân hàng thường được sử dụng trong lắp đặt điện áp tiêu dùng trung thế. Tụ điện này được bảo vệ bởi vì nó là một phần quan trọng trong việc lắp đặt điện áp trung bình cho một số người tiêu dùng công nghiệp nhất định có các đặc tính điều hòa hệ số công suất thấp. Đặc điểm chung của các nhà máy từ các ngành công nghiệp với các tiêu chí này là ngành công nghiệp có tải điện cảm ứng cao như sử dụng tải điện dưới dạng động cơ cảm ứng, cũng như sử dụng các hệ thống điều khiển có nguồn gốc từ các linh kiện bán dẫn có điều kiện với sóng hài kém. Với tụ điện này, vấn đề về hệ số công suất và sóng hài xấu có thể được khắc phục để chất lượng điện sử dụng trở nên tốt.
