MCB là gì? Cấu tạo, phân loại và ứng dụng

MCB là gì?

MCB có tên gọi tiếng anh là Miniature Circuit Breaker. Đây là loại thiết bị điện thuộc nhóm CB, thiết bị chuyển mạch loại tép, thường có dòng cắt định mức và dòng cắt ngắn mạch thấp (125A/10kA).

Cấu tạo của MCB

MCB hiện nay đều được cấu tạo bởi các 5 bộ phận chính gồm: tiếp điểm, móc bảo vệ, cơ cấu truyền động đóng cắt MCB, hộp dập hồ quang và vỏ.

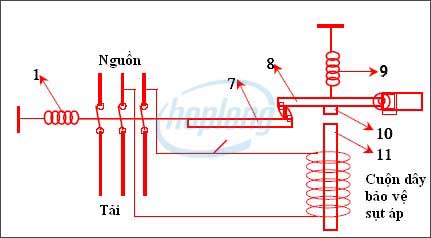

Nguyên lý hoạt động của MCB

Tiếp điểm: MCB thường được cấu tạo bởi 3 cấp tiếp điểm là tiếp điểm chính, tiếp điểm phụ, hồ quang hoặc 2 cấp tiếp điểm là tiếp điểm chính và hồ quang
Cơ cấu truyền động đóng – cắt MCB: có 2 cách thức truyền động đóng – cắt MCB  đó là bằng tay hoặc bằng cơ điện. Thao tác thực hiện bằng tay với các MCB có dòng điện định mức không lớn, bằng cơ điện với MCB có dòng điện lớn hơn.
Móc bảo vệ: Hiện có 2 loại móc bảo vệ là móc kiểu điện từ và móc kiểu rơle nhiệt. Móc bảo vệ đảm nhiệm chức năng bảo vệ các thiết bị điện không bị quá tải và ngắn mạch.
Hộp dập hồ quang: Có 2 kiểu thiết bị dập hồ quang là hồ quang kiểu nửa kín và hồ quang kiểu hở. Kiểu nửa kín thường được đặt trong vỏ kín của MCB và có lỗ thoát khí, kiểu hở được dùng với điện áp lớn 1000V.
Vỏ: MCB có lớp vỏ bằng nhựa có chức năng giúp bảo vệ và cố định các bộ phận bên trong của thiết bị.

Phân loại MCB

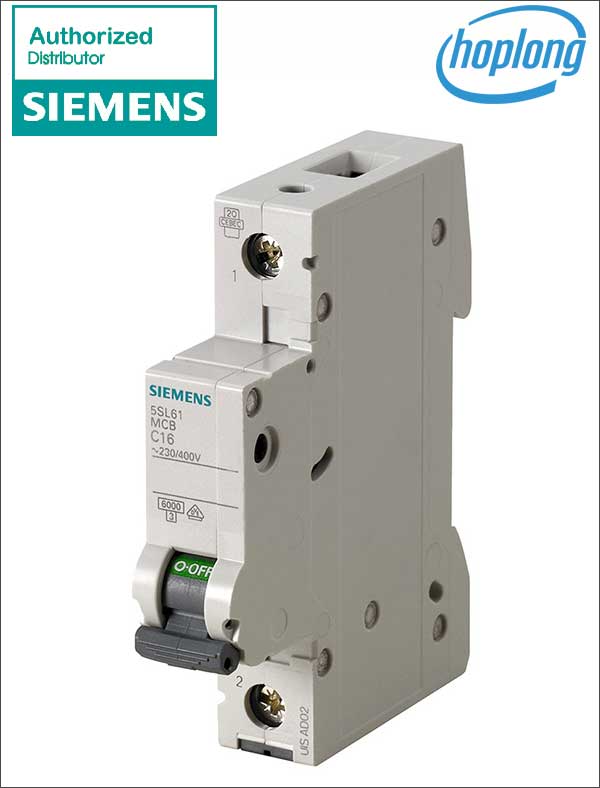

MCB Siemens

MCB hiện được phân thành nhiều loại khác nhau, tùy thuộc vào đặc điểm cấu tạo, kích thước, hình dạng, dòng ngắn mạch, số pha…...mà ta sẽ có các cách phân chia cụ thể. Theo đó, có 1 số loại cơ bản như sau:

MCB 1p hay MCB tép 1p: là loại thiết bị thực hiện đóng cắt để bảo vệ 1 dây pha trong mạch điện. Loại này thường được sử dụng trong lưới điện 1 pha, bảo vệ pha nóng (hay L) trong các tủ điện, bảo vệ line cho hệ thống chiếu sáng hoặc ổ cắm…
MCB 2p hay MCB 2 pha (1pha – 2 cực): đây là loại thiết bị đóng cắt bảo vệ 2 dây (pha – trung tính) trong mạch điện. Loại này thường được sử dụng trong lưới điện 1 pha để bảo vệ dây pha (nóng hay L) và dây trung tính (lạnh hay N).
MCB 3p hay MCB 3 pha: đây là loại thiết bị thực hiện nhiệm vụ đóng cắt bảo vệ 3 dây pha trong mạch điện. Loại này thường được sử dụng trong lưới điện 3 pha để bảo vệ 3 dây pha (L1, L2, L3)
MCB 4p hay MCB 3 pha – 4 cực: đây là loại thiết bị đóng cắt bảo vệ 4 dây (3 dây pha – trung tính) trong mạch điện. Thiết bị này thường được sử dụng trong lưới điện 3 pha để bảo vệ 3 dây pha (L1, L2, L3) và dây trung tính (lạnh hay N).

Ứng dụng thực tế của MCB

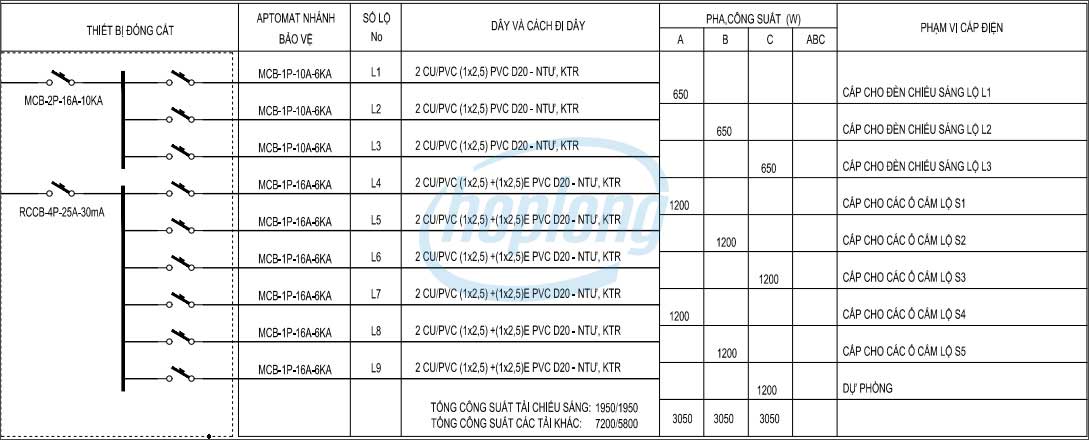

Ứng dụng của MCB

MCB là thiết bị đóng cắt bảo vệ loại nhỏ sử dụng dòng định mức thấp, được ứng dụng chủ yếu trong các mạng điện dân dụng. Bên cạnh đó, trong các tủ điện công nghiệp, MCB cũng được sử dụng để bảo vệ cho ổ cắm, các line chiếu sáng, …, những dòng MCB có dòng định mức lớn thường được sử dụng như những MCB tổng hoặc MCB bảo vệ tải 3 pha công suất vừa và nhỏ.
