Những lưu ý khi lắp đặt ATV630 Schneider

Biến tần ATV630 Schneider thiết kế nhỏ gọn, thông minh, có 2 kiểu lắp đặt là loại gắn tường và loại đứng sàn hoạt động tốt trong môi trường khắc nghiệt. Ứng dụng sử dụng trong hệ thống máy bơm nước, quạt thông gió, thiết bị nâng hạ trong công nghiệp, máy cẩu, băng truyền, thang cuốn…Vật cần lưu ý khi lắp đặt biến tần ATV630 Schneider những gì?

Thiết kế, lắp đặt biến tần ATV630 Schneider

Thiết kế tủ biến tần
Vị trí góc đặt biến tần, khoảng cách giữa biến tần và các thiết bị khác
Độ tỏa nhiệt của biến tần, yêu cầu về dòng luân chuyển khí
Sơ đồ điều khiển đề nghị
Lắp đặt biến tần
Cách đấu dây theo chuẩn EMC

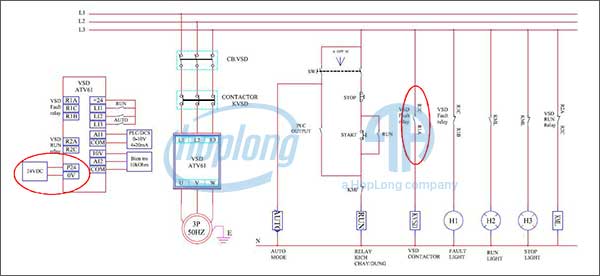

Dùng contactor đầu nguồn

Nối tiếp tiếp điểm thường mở của relay báo lỗi vào mạch đóng contactor (tiếp điểm này đóng vào khi không lỗi và mở ra khi biến tần ngắt lỗi.
Contactor đầu nguồn sẽ ngắt khi biến tần phát hiện lỗi

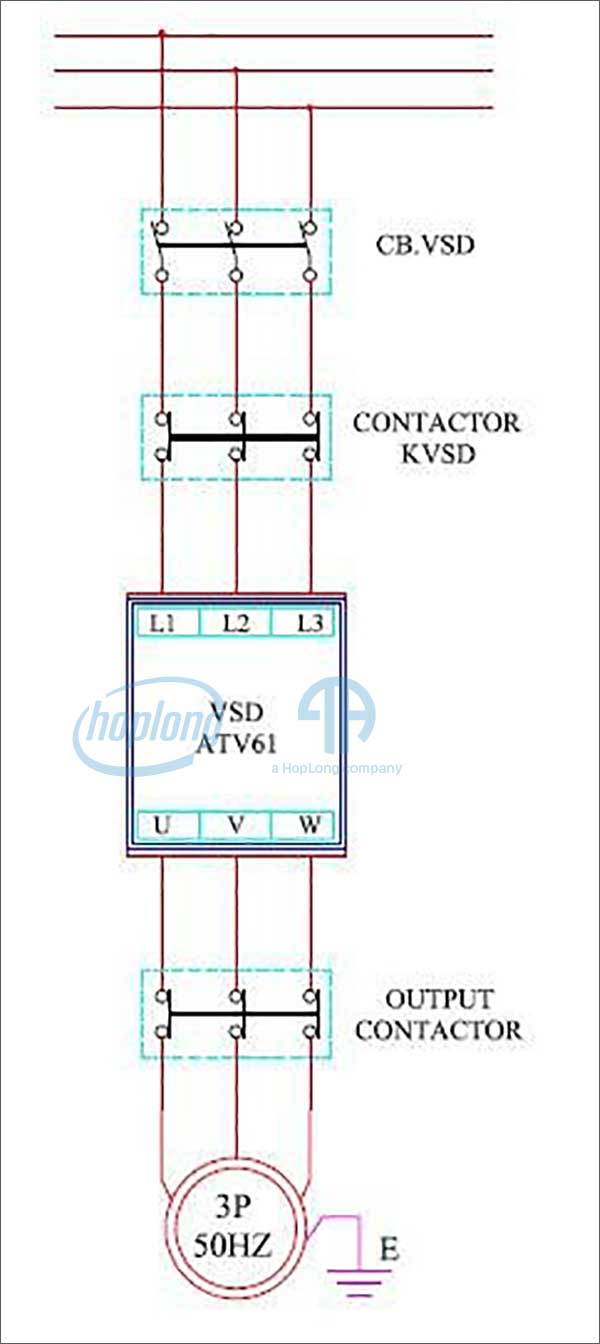

Dùng contactor đầu ra

Nếu biến tần ATV630 chưa dừng hẳn, vẫn còn điện áp xuất ra ngõ ra, nếu mở contactor và đóng lại ngay, có nguy cơ dòng cao do áp đặt vào động cơ cao (như khởi động trực tiếp) hư hỏng biến tần.
Không được tắt chức năng bảo vệ “Output Phase Loss”
Biến tấn ATV630 Schneider phải dừng hẳn mới đóng hoặc mở contactor. Sau đó dùng chức năng điều khiển output contactor, dùng tín hiệu báo chạy dừng của biến tần làm điều kiện đóng mở contactor.
