Relay trung gian N4M-A220 NiSTRO với thiết kế nhỏ gọn, chuyển mạch tín hiệu linh hoạt

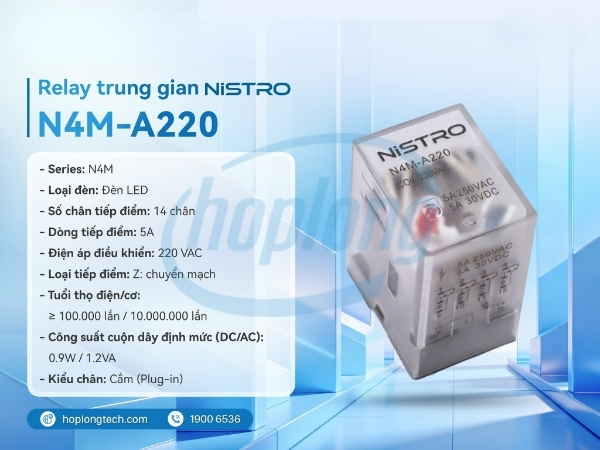

Thông số kỹ thuật relay trung gian N4M-A220 NiSTRO

• Series: N4M
• Điện áp điều khiển: 220VAC
• Loại đèn báo: LED
• Số chân tiếp điểm: 14 chân
• Dòng tiếp điểm: 5A
• Loại tiếp điểm: Z - chuyển mạch
• Tuổi thọ điện: ≥ 100.000 lần
• Tuổi thọ cơ: ≥ 10.000.000 lần
• Công suất cuộn dây định mức: 0.9W (DC) / 1.2VA (AC)
• Kiểu chân: Cắm (Plug-in)

Đặc điểm nổi bật của relay trung gian N4M-A220

Hỗ trợ cách ly và chuyển mạch tín hiệu điều khiển

Relay trung gian N4M-A220 giúp tạo giao tiếp chuyển mạch giữa mạch điều khiển và mạch tải trong phạm vi thông số cho phép. Thiết bị có thể được sử dụng để mở rộng tiếp điểm điều khiển, hỗ trợ kết nối tín hiệu từ PLC hoặc bộ điều khiển trung tâm đến các thiết bị ngoại vi. Khả năng cách ly giữa cuộn dây và tiếp điểm giúp phân tách hai phần mạch theo cấu tạo của relay.

Thiết kế 14 chân, đáp ứng nhiều nhu cầu đấu nối

Với cấu hình 14 chân và tiếp điểm chuyển mạch, sản phẩm phù hợp với các mạch điều khiển cần nhiều điểm tiếp xúc. Kiểu chân cắm Plug-in hỗ trợ tháo lắp relay thuận tiện khi kiểm tra hoặc thay thế, góp phần đơn giản hóa công tác bảo trì hệ thống.

Đèn LED hỗ trợ theo dõi trạng thái

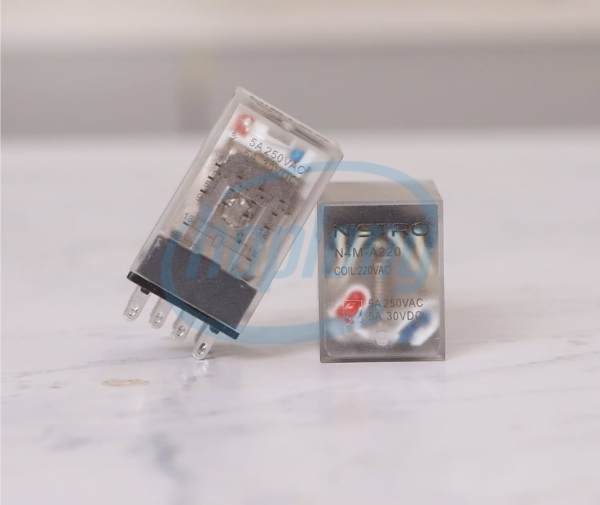

Relay được tích hợp đèn LED báo trạng thái, giúp kỹ thuật viên quan sát tín hiệu điều khiển trực quan hơn, đặc biệt tại các tủ điện có điều kiện chiếu sáng hạn chế. Tính năng này hỗ trợ quá trình kiểm tra và xác định tình trạng hoạt động của thiết bị.

Tuổi thọ cơ học cao, hỗ trợ vận hành ổn định

Theo thông số công bố, relay có tuổi thọ cơ học từ 10.000.000 lần và tuổi thọ điện từ 100.000 lần. Hai thông số này phản ánh khả năng đóng cắt của thiết bị trong các điều kiện thử nghiệm tương ứng. Tuổi thọ thực tế còn phụ thuộc vào tải đóng cắt, tần suất hoạt động, điều kiện môi trường và cách lắp đặt.

Ứng dụng của relay trung gian NiSTRO N4M-A220

Relay trung gian N4M-A220 có thể được sử dụng trong nhiều hệ thống điều khiển và tự động hóa, bao gồm:

• Hệ thống PLC: Hỗ trợ mở rộng tiếp điểm đầu ra và chuyển mạch tín hiệu điều khiển.
• Tủ điện điều khiển tự động: Kết nối tín hiệu giữa bộ điều khiển và các thiết bị ngoại vi.
• Dây chuyền lắp ráp: Hỗ trợ chuyển mạch tín hiệu trong các công đoạn vận hành tự động.
• Thiết bị đóng gói: Tham gia các mạch điều khiển phục vụ quá trình vận hành máy.
• Mạch tín hiệu nhiều tiếp điểm: Phù hợp với các ứng dụng cần bố trí nhiều điểm chuyển mạch trong cùng hệ thống.

Xem thêm: Review chi tiết các dòng Relay trung gian NiSTRO cho tủ điện công nghiệp

Khi lựa chọn relay, người dùng cần kiểm tra điện áp cuộn dây, sơ đồ chân, dòng điện và loại tải đóng cắt để bảo đảm tương thích. Đặc biệt, điện áp điều khiển 220VAC cần được phân biệt với điện áp và dòng điện tại các tiếp điểm; không nên sử dụng relay vượt quá định mức cho phép.
