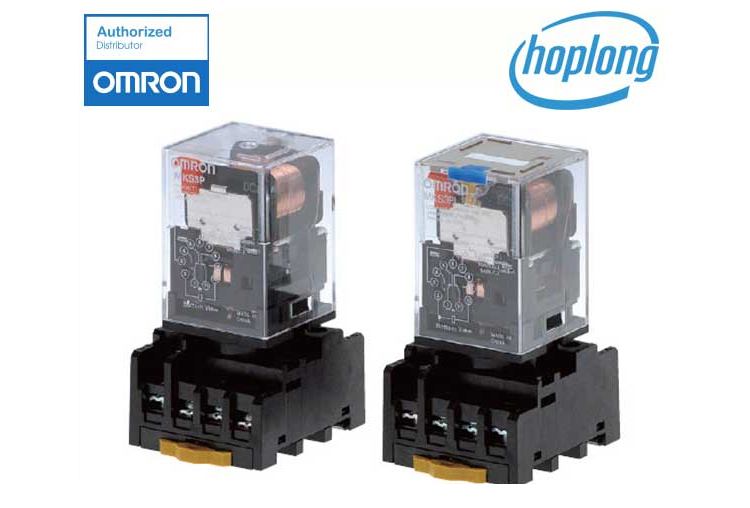

Rơ le trung gian là gì ?

Rơ le trung gian là một loại nam châm điện được tích hợp thêm hệ thống tiếp điểm. Rơle trung gian còn được gọi với tên khác là rơ le kiếng, đây là một công tắc chuyển đổi hoạt động bằng điện. Gọi là một công tắc vì Rơ le có hai trạng thái ON hoặc OFF. Rơ le ở trạng thái ON hay OFF phụ thuộc hoàn toàn vào việc có dòng điện chạy qua rơ le hay không.

Nguyên lý hoạt động của Rơ le trung gian

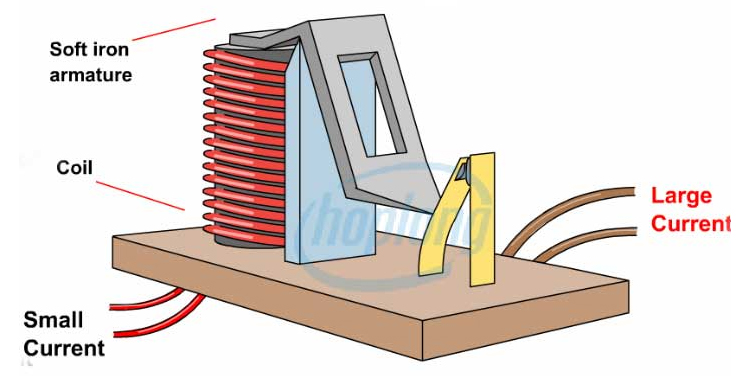

Cấu tạo của Rơ le gồm hai bộ phận: Một là cuộn hút (nam châm điện) có tác dụng khi cấp nguồn thì sẽ hút thanh tiếp điểm lại để đảo trạng thái chân NO và NC.
Phần mạch tiếp điểm (mạch lực) có chức năng để đóng cắt tín hiệu các thiết bị tải với dòng nhỏ và được cách ly với cuộn hút.

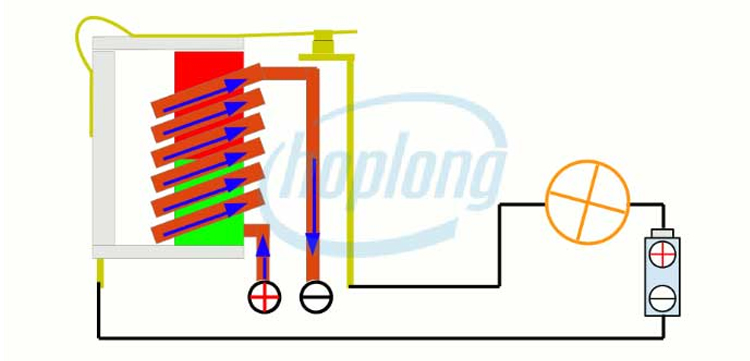

Khi cấp nguồn điện định mức vào, thì cuộn hút sẽ trở thành nam châm điện và hút lấy tiếp điểm, khi đó tiếp điểm thường mở NO sẽ đóng, cho dòng điện chạy qua và tải (bóng đèn) sẽ hoạt động sáng lên.

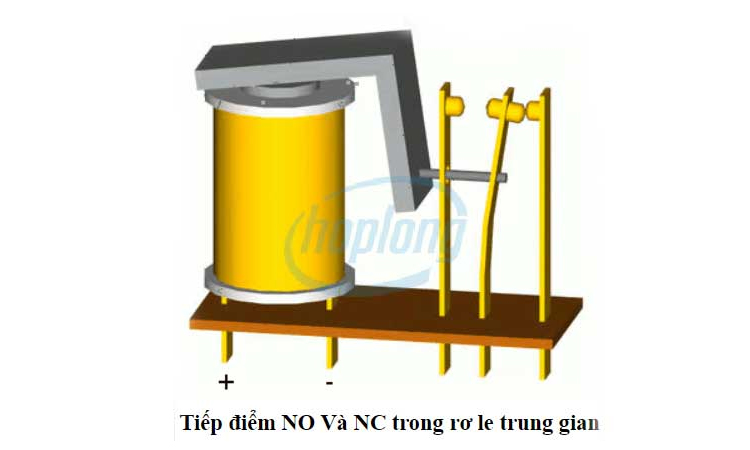

Hình trên cho chúng ta hiểu hơn về quá trình chuyển mạch của rơ le trung gian xuyên suốt một chu trình hoạt động. Vậy nếu muốn đang chạy mà ngắt tín hiệu thiết bị khi cấp nguồn vào rơ le thì làm thế nào? Theo đó, bất kỳ rơ le nào cũng có 2 tiếp điểm là thường đóng (NC) và thưởng mở (NO). Khi được cấp điện vào cuộn hút thì trạng thái của các tiếp điểm này sẽ được đảo ngược lại, mục đích của việc này là để đa dạng cho người sử dụng lựa chọn lắp đặt cho các ứng dụng của mình.

Nhờ sự cách ly giữa mạch điều khiển (cuộn hút) và mạch lực (hệ tiếp điểm) mà tín hiệu điều khiển và nguồn điện có thể khác nhau. Chúng ta có thể sử dụng nguồn điện DC rất nhỏ để điều khiển thiết bị điện AC ở hiệu điện thế lớn hơn, với mục đích là để an toàn cho người sử dụng và tránh xảy ra hiện tượng cháy nổ do hoạt động ở điện áp cao.

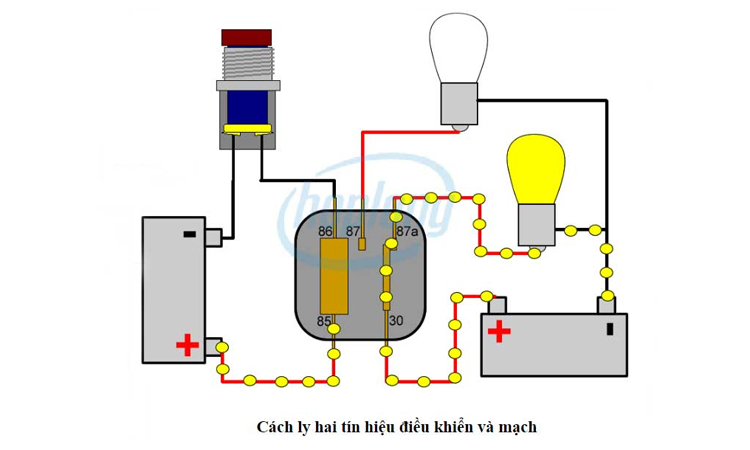

Đây là một ứng dụng nhỏ khi lắp đặt Rơ le trung gian trong đảo trạng thái hai đèn sáng. Hình ảnh trên mô phỏng quá trình cấp điện và dòng điện đến các thiết bị điện khi nút được nhấn.
Trong thực tế, bộ Rơ le trung gian sẽ gồm nhiều tiếp điểm và hoạt động linh hoạt với các mức điện áp khác nhau, tùy theo nhu cầu sử dụng mà khách hàng có thể lựa chọn sao cho phù hợp.
Mức điện áp hoạt động phổ biến trong môi trường điện công nghiệp: 5 V,12 V, 24 V (DC) và 224 V (AC)
Với loại 1 tiếp điểm, 2 tiếp điểm và 4 tiếp điểm, người ta thường quy chuẩn ra chân như rơ le 8 chân 14 chân.....
Tất cả các thông số kỹ thuật, sơ đồ kết nối sẽ được kèm theo catalog hoặc được khắc trực tiếp lên thiết bị, thuận tiện cho người dùng lắp đặt, kiểm tra.

Vai trò của Rơ le trung gian trong mạch điện điều khiển

Rơ le trung gian được sử dụng trong mạch điện điều khiển với 2 chức năng chính như sau:
Cách ly mạch điều khiển với mạch lực, cách ly các mạch điện sử dụng và cấp điện áp khác nhau. Ví dụ trong mạch điều khiển biến tần, cuộn hút của Rơ le sử dụng điện áp là 220VAC còn tiếp điểm khi đưa vào biến tần chỉ sử dụng điện áp nội bộ 24VDC của biến tần.
Nhân các tín hiệu cần sử dụng ở 2 vị trí trở lên. Ví dụ đối với Rơ le K5 (đây là Rơ le báo trạng thái biến tần lỗi), tín hiệu lỗi này đã được nhân lên và sử dụng cho 2 vị trí: tiếp điểm thường đóng trong mạch khởi động động cơ (Cuộn hút K1) và tiếp điểm thường mở để đóng/cắt tín hiệu đèn báo lỗi.
Trong mạch điều khiển dùng PLC cũng thường sử dụng Rơ le trung gian. Đầu ra PLC nối với cuộn hút của Rơ le trung gian, còn các đối tượng cần điều khiển khác chỉ tương tác với tiếp điểm Rơ le. Cách đấu nối này giúp bảo vệ đầu ra của PLC do được cách ly với mạch lực và các cấp điện áp khác.

Ứng dụng Rơ le trung gian

Rơ le trung gian được tích hợp trong các bảng mạch điều khiển điện tử dân dụng cũng như trong công nghiệp, với ưu điểm thiết kế nhỏ gọn và dễ dàng lắp đặt cũng như thay thế.
