Tổng quan về Altivar ATV680 Schneider

Altivar ATV680 Schneider là bộ biến tần IP23, mang đến giải pháp toàn diện với hiệu suất cao cho những ứng dụng cần sóng hài thấp, dựa trên hệ thống chuyển mạch đầu vào 3 cấp, biến tần ATV680 có khả năng cắt giảm điện áp theo chế độ thông thường. Từ đó, giúp cải thiện hiệu suất, hiệu quả làm việc và giúp kéo dài tuổi thọ của động cơ.

Sơ đồ mạch của ATV680 Schneider

Sơ đồ mạch của ATV680 sau đây sẽ cho thấy hệ thống dây của biến tần bao gồm các tùy chọn có thể được yêu cầu để bảo vệ nhà máy hoặc thiết bị, tùy thuộc vào cụ thể trường hợp sử dụng.

Sơ đồ mạch của biến tần ATV680 Schneider

ATV680: Hệ thống truyền thông
FUSE/CB: Cầu chì trước hoặc cầu dao ngoài để bảo vệ cáp nguồn
MS: Công tắc chính tích hợp, có thể khóa ở vị trí mở
T01: Biến áp điều khiển 400/230 V AC
MF: aR cầu chì tắt máy nếu các thiết bị bảo vệ điện tử không hoạt động
Clean Power Filter: Bộ lọc EMC tích hợp
LC: Bộ lọc sặc
AIC: Mô-đun chuyển đổi Infeed
INV: Module biến tần
FC: Bộ lọc dv / dt bị sặc để giảm tải điện áp của động cơ
CTRL: Bảng điều khiển với khối điều khiển và các thành phần điều khiển khác
A01: Thiết bị đầu cuối điều khiển tại khối điều khiển
X200 / X205: Thiết bị đầu cuối điều khiển tại bảng điều khiển
M11: Quạt

Chức năng bảo vệ quá dòng, ngắn mạch của biến tần ATV680

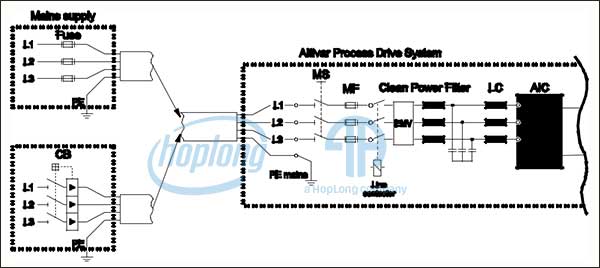

Hình ảnh sau đây minh họa bảo vệ quá dòng và bảo vệ ngắn mạch ở phía đầu vào của biến tần ATV680 Schneider Electric.

Sơ đồ bảo vệ quá dòng và ngắn mạch

Cầu chì: Cầu chì ngoài để bảo vệ cáp nguồn
Bộ ngắt mạch ngoài CB để bảo vệ cáp nguồn (thay thế cho FUSE)
MS: Công tắc chính tích hợp, có thể khóa ở vị trí mở
MF: aR chính cầu chì tắt máy nếu các thiết bị bảo vệ điện tử làm không hoạt động bình thường
Clean Power FilterL: Bộ lọc sạch với bộ lọc EMC tích hợp
RFI: Bộ lọc RFI
LC: Bộ lọc bị sặc
REC: Mô-đun chỉnh lưu

Cấp độ bảo vệ IP23

Với thiết kế tiêu chuẩn, Altivar ATV680 tuân thủ mức độ bảo vệ IP23. Nó cung cấp khả năng làm mát tối ưu cho các mô-đun biến tần tần số tích hợp và tất cả các thành phần năng lượng cũng như độ nén tối đa cùng một lúc.

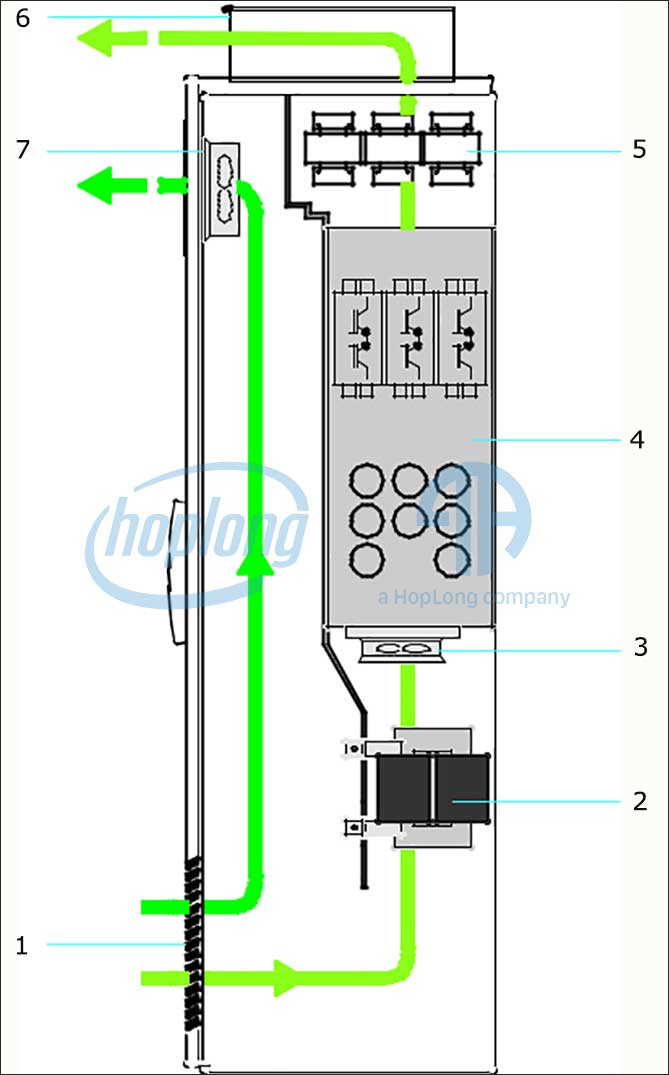

Sơ đồ cấp độ bảo vệ IP23

1, Lưới khí vào (không có thảm lọc) cho bộ phận điều khiển và nguồn điện phần
2, Thành phần bộ lọc
3, Quạt cho phần sức mạnh
4, Mô-đun hoạt động Front Front
5, Bộ lọc sặc lọc dv / dt (từ 200 kW tích hợp theo tiêu chuẩn)
6, Cửa thoát khí qua lưới kim loại có bảo vệ chống nước
7, Cửa thoát khí (không có thảm lọc) có quạt để điều khiển
Nhiệt độ luồng khí: -10 ... + 50 ° C (dưới 0 ° C với vỏ bọc bổ sung sưởi ấm, trên +40 ° C với giảm dần)
Biến tần ATV680 thích hợp sử dụng trong: hệ thống máy bơm nước, hệ thống quạt thông gió, thiết bị nâng hạ trong công nghiệp, máy cẩu, băng truyền, thang cuốn. Khả năng quá tải: tải nhẹ: 110% trong 60s hay 120% trong 20s, tải nặng: 150% trong 60s.
