Biến tần trung thế VEICHI: Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Biến tần trung thế VEICHI là gì?

Biến tần trung thế VEICHI là thiết bị điện công suất lớn dùng để điều chỉnh tần số và điện áp đầu ra cấp cho động cơ trung thế, phổ biến trong dải điện áp từ 3kV đến 10kV. Thông qua nguyên lý biến đổi nguồn xoay chiều sang một chiều rồi nghịch lưu trở lại xoay chiều có tần số thay đổi, thiết bị kiểm soát tốc độ quay của động cơ theo yêu cầu tải thực tế.

Trong hệ thống công nghiệp nặng, động cơ trung thế thường có công suất từ vài trăm kW đến hàng chục MW, chiếm tỷ trọng tiêu thụ điện rất cao. Việc ứng dụng biến tần trung thế giúp giảm dòng khởi động trực tiếp, hạn chế sụt áp lưới, giảm sốc cơ khí, nâng cao hiệu suất vận hành. Đây là giải pháp kỹ thuật cốt lõi để tối ưu năng lượng trong các ngành xi măng, thép, khai khoáng, nhiệt điện, dầu khí.

Tổng quan về Biến tần trung thế VEICHI

Biến tần trung thế VEICHI được phát triển nhằm đáp ứng yêu cầu điều khiển động cơ công suất lớn trong môi trường vận hành liên tục, tải nặng. Thiết bị áp dụng cấu trúc đa mức (multilevel), cho dạng sóng đầu ra gần sin, giảm méo hài, hạn chế ảnh hưởng đến cách điện động cơ.

Hệ thống tích hợp cơ chế bảo vệ quá áp, thấp áp, quá dòng, quá nhiệt, mất pha, bảo vệ ngắn mạch nhằm đảm bảo an toàn cho cả động cơ lẫn lưới điện. Khả năng điều khiển chính xác giúp duy trì mô-men ổn định ở dải tốc độ rộng, đáp ứng yêu cầu quy trình công nghệ phức tạp.

Với định hướng tối ưu hiệu suất, tiết kiệm điện năng, nâng cao độ tin cậy hệ thống, biến tần trung thế VEICHI hiện được ứng dụng rộng rãi trong các nhà máy quy mô lớn, nơi yêu cầu kỹ thuật cao, tiêu chuẩn vận hành nghiêm ngặt.

Cấu tạo và nguyên lý hoạt động

Để hiểu vì sao biến tần trung thế VEICHI có thể kiểm soát động cơ công suất lớn ổn định, tiết kiệm năng lượng, cần phân tích rõ cấu trúc phần cứng bên trong cùng cơ chế biến đổi điện áp – tần số.

Cấu tạo

Biến tần trung thế VEICHI được thiết kế theo kiến trúc module hóa, phù hợp cho hệ thống công suất lớn từ vài trăm kW đến hàng chục MW. Tổng thể thiết bị gồm các khối chính: tủ chỉnh lưu đầu vào, khối DC trung gian, tủ nghịch lưu đa mức, hệ thống điều khiển trung tâm, bộ làm mát, hệ thống bảo vệ điện áp – dòng điện – nhiệt độ.

• Khối chỉnh lưu đảm nhiệm nhiệm vụ chuyển đổi nguồn AC trung thế thành điện áp DC ổn định. Tùy cấu hình, thiết bị có thể sử dụng biến áp dịch pha nhằm giảm méo hài lưới. DC bus trung gian đóng vai trò tích trữ năng lượng, duy trì điện áp ổn định cho giai đoạn nghịch lưu.
• Khối nghịch lưu đa mức là thành phần quan trọng nhất. Thay vì cấu trúc hai mức truyền thống, VEICHI áp dụng topology đa mức dạng cascade H-bridge. Thiết kế này tạo ra dạng sóng gần sin, giảm dV/dt, hạn chế ứng suất lên cuộn dây stator. Nhờ đó, động cơ vận hành ổn định, tuổi thọ cách điện được bảo toàn.
• Hệ thống điều khiển trung tâm sử dụng vi xử lý tốc độ cao, thuật toán điều khiển vector hoặc điều khiển trực tiếp mô-men tùy dòng sản phẩm. Màn hình HMI tích hợp cho phép cấu hình tham số, giám sát trạng thái, truy xuất cảnh báo sự cố. Hệ thống làm mát bằng quạt cưỡng bức hoặc giải pháp làm mát bằng nước trong môi trường nhiệt độ cao giúp duy trì hiệu suất linh kiện bán dẫn công suất.

Toàn bộ thiết kế hướng đến độ tin cậy dài hạn, phù hợp nhà máy vận hành 24/7, tải biến thiên lớn, yêu cầu an toàn nghiêm ngặt.

Nguyên lý hoạt động

Nguyên lý vận hành dựa trên quá trình biến đổi năng lượng qua ba giai đoạn: chỉnh lưu – lọc DC – nghịch lưu. Điện áp xoay chiều trung thế từ lưới được chỉnh lưu thành điện áp một chiều. Điện áp này được san phẳng tại DC bus nhằm giảm dao động. Sau đó, khối nghịch lưu sử dụng IGBT công suất cao để tạo lại điện áp xoay chiều có tần số thay đổi theo lệnh điều khiển.

Khi tần số đầu ra thay đổi, tốc độ quay của động cơ cũng thay đổi tương ứng theo công thức n ≈ 60f/p. Điều này cho phép điều chỉnh tốc độ phù hợp tải thực tế. Trong hệ thống bơm, lưu lượng tỉ lệ gần với tốc độ quay; công suất tiêu thụ tỉ lệ bậc ba theo tốc độ. Giảm 20% tốc độ có thể giúp giảm gần 50% công suất tiêu thụ. Đây là cơ sở khoa học cho hiệu quả tiết kiệm điện trong ứng dụng quạt, bơm công nghiệp.

Ngoài điều chỉnh tốc độ, biến tần trung thế còn kiểm soát mô-men khởi động. Dòng khởi động giảm đáng kể so với phương pháp khởi động trực tiếp, tránh sụt áp lưới, giảm rung lắc cơ khí, bảo vệ trục động cơ, hộp số, khớp nối.

Công nghệ nổi bật của biến tần trung thế VEICHI

VEICHI ứng dụng cấu trúc đa mức giúp giảm méo hài tổng THD xuống mức thấp, đáp ứng tiêu chuẩn lưới điện công nghiệp. Dạng sóng đầu ra gần sin giúp hạn chế tổn hao sắt từ, giảm phát nhiệt stator.

Thuật toán điều khiển vector không cảm biến tốc độ cho phép duy trì mô-men ổn định ở dải tốc độ rộng. Điều này đặc biệt quan trọng trong dây chuyền nghiền xi măng, băng tải tải nặng, máy nén khí công suất lớn.
Hệ thống bảo vệ tích hợp gồm bảo vệ quá áp DC, thấp áp, quá dòng, quá nhiệt IGBT, mất pha, ngắn mạch. Cơ chế tự chẩn đoán giúp cảnh báo sớm sự cố, giảm thời gian dừng máy.

Thiết kế module hóa cho phép thay thế từng cell công suất khi cần bảo trì mà không ảnh hưởng toàn bộ hệ thống. Khả năng truyền thông công nghiệp như Modbus, Profibus, Ethernet công nghiệp hỗ trợ tích hợp vào hệ SCADA, PLC nhà máy.

Nhờ các nền tảng công nghệ trên, biến tần trung thế VEICHI đáp ứng yêu cầu cao về hiệu suất, độ tin cậy, khả năng tiết kiệm điện trong môi trường công nghiệp nặng. Đây là giải pháp điều khiển động cơ công suất lớn mang tính chiến lược cho doanh nghiệp định hướng tối ưu năng lượng dài hạn.

Ưu điểm nổi bật của biến tần trung thế VEICHI

Nhờ các ưu điểm nổi bật, biến tần trung thế VEICHI trở thành giải pháp chiến lược cho hệ thống động cơ công suất lớn trong môi trường công nghiệp hiện đại.

Tiết kiệm điện năng

Biến tần trung thế VEICHI cho phép điều chỉnh tốc độ theo nhu cầu tải thực tế thay vì vận hành cố định ở mức định danh. Với tải ly tâm như bơm hoặc quạt, công suất tiêu thụ tỷ lệ bậc ba theo tốc độ quay. Khi giảm tốc độ, mức tiêu thụ điện giảm mạnh, đặc biệt trong chế độ vận hành liên tục 24/7. Đây là cơ sở kỹ thuật mang lại hiệu quả tiết kiệm rõ rệt, góp phần hạ chi phí năng lượng dài hạn.

Giảm dòng khởi động và bảo vệ hệ thống điện

Khởi động trực tiếp động cơ trung thế có thể tạo dòng xung gấp nhiều lần dòng định mức, gây sụt áp lưới nội bộ, ảnh hưởng thiết bị khác. VEICHI kiểm soát quá trình tăng tốc theo đường đặc tính cài đặt sẵn, hạn chế đột biến dòng điện. Cấu trúc đa mức tạo dạng sóng gần sin, giảm méo hài, nâng cao chất lượng điện năng. Nhờ đó, hệ thống phân phối điện trong nhà máy duy trì trạng thái ổn định, giảm nguy cơ sự cố do quá tải tức thời.

Độ bền cao và vận hành ổn định

Thiết kế module hóa cho phép mỗi cell công suất hoạt động độc lập, thuận lợi cho bảo trì, thay thế khi cần. Linh kiện bán dẫn công suất cao kết hợp hệ thống làm mát hiệu quả giúp duy trì nhiệt độ làm việc trong ngưỡng an toàn. Các cơ chế bảo vệ quá áp, quá dòng, quá nhiệt, mất pha được tích hợp sẵn nhằm bảo vệ cả biến tần VEICHI lẫn động cơ. Nhờ nền tảng này, thiết bị đáp ứng tốt yêu cầu vận hành liên tục trong môi trường tải nặng.

Tích hợp tự động hóa

Trong mô hình nhà máy hiện đại, thiết bị công suất lớn cần kết nối hệ điều khiển trung tâm. VEICHI hỗ trợ giao thức truyền thông công nghiệp, cho phép tích hợp vào PLC, SCADA hoặc DCS. Thông số vận hành được truyền về phòng điều khiển theo thời gian thực, hỗ trợ giám sát tình trạng tải, phân tích xu hướng tiêu thụ điện. Nền tảng này giúp doanh nghiệp chuyển từ vận hành thủ công sang quản lý dựa trên dữ liệu.

Thiết kế

Cấu trúc đa mức dạng cascade giúp giảm dV/dt, hạn chế ứng suất lên cuộn dây stator, bảo toàn tuổi thọ cách điện động cơ. Bố trí tủ dạng module tối ưu không gian phòng điện, thuận tiện thi công, bảo trì. Hệ thống cách ly điện áp cao được thiết kế theo tiêu chuẩn an toàn công nghiệp, đảm bảo vận hành trong môi trường trung thế phức tạp.

Giá thành kinh tế

So với các thương hiệu châu Âu hoặc Nhật Bản cùng phân khúc công suất, biến tần trung thế VEICHI có mức đầu tư cạnh tranh hơn. Khi tính tổng chi phí vòng đời, bao gồm điện năng tiêu thụ, chi phí bảo trì, thời gian dừng máy, lợi ích kinh tế thể hiện rõ ràng. Doanh nghiệp vừa đảm bảo hiệu suất kỹ thuật, vừa kiểm soát ngân sách đầu tư hiệu quả trong dài hạn.

Vai trò của biến tần trung thế VEICHI trong hệ thống điện công nghiệp

Trong hệ thống điện công nghiệp quy mô lớn, nơi động cơ trung thế chiếm tỷ trọng tiêu thụ năng lượng chủ đạo, việc kiểm soát vận hành không chỉ ảnh hưởng đến hiệu suất mà còn quyết định độ ổn định toàn nhà máy. Tham khảo biến tần trung thế VEICHI trong điều khiển tải lớn, quản lý chất lượng điện năng, tối ưu chi phí và nâng cao mức độ tự động hóa dưới đây:

Điều khiển động cơ công suất lớn

Trong nhà máy xi măng, thép, khai khoáng, động cơ trung thế có công suất từ vài trăm kW đến hàng chục MW, giữ vị trí trung tâm trong dây chuyền sản xuất. Nếu vận hành theo phương pháp khởi động trực tiếp, dòng khởi động có thể gấp 6-7 lần dòng định mức, gây sụt áp, rung lắc cơ khí, gia tăng ứng suất lên trục, hộp số.

Biến tần trung thế VEICHI cho phép điều chỉnh tần số đầu ra phù hợp tải thực tế, kiểm soát mô-men khởi động ở mức hợp lý. Tốc độ quay thay đổi theo yêu cầu công nghệ thay vì cố định ở mức danh định. Nhờ đó, quá trình nghiền, bơm, nén khí diễn ra ổn định hơn, giảm hao mòn cơ khí, tăng tuổi thọ thiết bị. Đây là nền tảng quan trọng trong quản lý tài sản công nghiệp quy mô lớn.

Ổn định lưới điện nội bộ nhà máy

Hệ thống điện nội bộ chịu ảnh hưởng mạnh từ các tải công suất lớn. Khi nhiều động cơ khởi động cùng thời điểm, hiện tượng sụt áp cục bộ dễ xảy ra, ảnh hưởng thiết bị nhạy cảm như PLC, hệ đo lường, bộ điều khiển tự động.

Biến tần trung thế VEICHI giúp giảm đột biến dòng điện nhờ cơ chế tăng tốc theo ramp. Cấu trúc đa mức tạo dạng sóng gần sin, hạn chế méo hài, giảm tác động tiêu cực lên lưới. Nhờ kiểm soát chất lượng điện năng, hệ thống phân phối trong nhà máy duy trì trạng thái ổn định, hạn chế rủi ro dừng dây chuyền do nhiễu điện áp.

Tối ưu chi phí vận hành dài hạn

Chi phí điện năng chiếm tỷ trọng lớn trong tổng chi phí sản xuất của ngành công nghiệp nặng. Đối với tải bơm, quạt, công suất tiêu thụ tỉ lệ bậc ba theo tốc độ quay. Khi giảm 20% tốc độ, công suất có thể giảm gần 50%. Điều này tạo ra hiệu quả tiết kiệm rõ rệt trong vận hành liên tục 24/7.

Biến tần trung thế VEICHI cho phép điều chỉnh tốc độ phù hợp lưu lượng, áp suất hoặc nhu cầu công nghệ tại từng thời điểm. Bên cạnh lợi ích về điện năng, thiết bị còn giảm hao mòn cơ khí do loại bỏ sốc khởi động, từ đó cắt giảm chi phí bảo trì, thay thế linh kiện. Lợi ích tài chính không chỉ thể hiện ở hóa đơn điện mà còn ở vòng đời hệ thống.

Nâng cao mức độ tự động hóa

Biến tần trung thế VEICHI hỗ trợ giao thức truyền thông công nghiệp, cho phép kết nối PLC, SCADA, DCS. Dữ liệu vận hành như dòng điện, điện áp, công suất, trạng thái cảnh báo được truyền về trung tâm điều khiển theo thời gian thực. Điều này giúp kỹ sư giám sát tình trạng thiết bị, phân tích xu hướng tải, đưa ra quyết định điều chỉnh kịp thời. Hệ thống vận hành dựa trên dữ liệu thay vì kinh nghiệm cảm tính, nâng cao độ chính xác trong quản lý sản xuất.

Nhờ các vai trò trên, biến tần trung thế VEICHI không chỉ là thiết bị điều khiển tốc độ mà còn là thành phần chiến lược trong cấu trúc điện công nghiệp hiện đại, nơi hiệu suất, độ tin cậy, khả năng tối ưu chi phí trở thành tiêu chí cốt lõi.

Ứng dụng thực tế trong các ngành công nghiệp

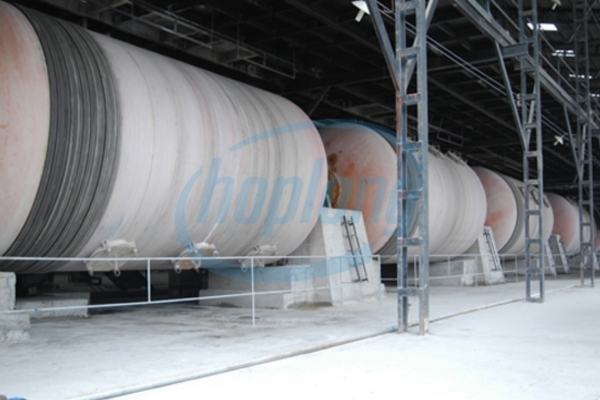

Biến tần trung thế VEICHI được triển khai rộng rãi trong các ngành có đặc thù tải lớn, vận hành liên tục, yêu cầu độ ổn định cao. Trong ngành xi măng, thiết bị thường được lắp cho máy nghiền liệu, nghiền clinker, quạt hút lò, băng tải dài hàng trăm mét. Việc điều chỉnh tốc độ theo lưu lượng thực tế giúp dây chuyền duy trì công suất tối ưu, giảm tiêu hao điện năng trong giai đoạn tải thấp, hạn chế sốc cơ khí khi khởi động hệ thống nghiền công suất lớn.

• Đối với ngành thép, biến tần trung thế được ứng dụng cho quạt hút khói, bơm tuần hoàn nước làm mát, máy cán. Các động cơ này hoạt động dưới điều kiện nhiệt độ cao, tải biến thiên mạnh. Khả năng kiểm soát mô-men chính xác giúp quá trình cán ổn định, hạn chế sai lệch tốc độ gây ảnh hưởng chất lượng sản phẩm. Đồng thời, cơ chế khởi động mềm giảm áp lực lên lưới nội bộ nhà máy.
• Ngành khai khoáng sử dụng biến tần cho hệ thống bơm thoát nước mỏ, băng tải vận chuyển quặng, máy nghiền sơ cấp. Điều kiện môi trường nhiều bụi, độ ẩm cao đòi hỏi thiết bị có độ bền cơ điện lớn. Thiết kế module hóa hỗ trợ bảo trì nhanh từng cell công suất, giảm thời gian dừng máy.

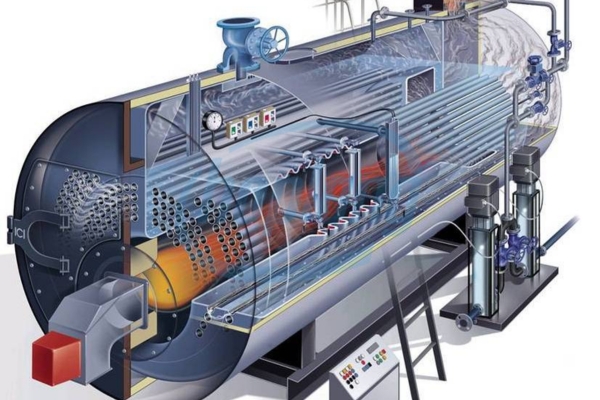

• Trong lĩnh vực nhiệt điện, dầu khí, hóa chất, biến tần trung thế điều khiển bơm cấp nước lò hơi, quạt gió cưỡng bức, máy nén khí công suất lớn. Tải thường hoạt động 24/7 nên việc tối ưu tốc độ theo nhu cầu thực tế mang lại lợi ích đáng kể về điện năng. Khả năng tích hợp hệ thống DCS giúp trung tâm điều khiển giám sát thông số vận hành theo thời gian thực, nâng cao độ an toàn.

So sánh nhanh biến tần trung thế VEICHI với giải pháp truyền thống

Lưu ý khi lựa chọn biến tần trung thế VEICHI

Việc lựa chọn biến tần trung thế VEICHI không chỉ phụ thuộc vào công suất danh định mà cần dựa trên phân tích tổng thể về đặc tính tải, điều kiện môi trường, yêu cầu điều khiển và khả năng tích hợp hệ thống.

• Lựa chọn theo công suất động cơ: Cần xác định đúng công suất định mức, dòng danh định, chế độ làm việc. Với tải nặng như máy nghiền, băng tải, máy nén khí, nên có hệ số dự phòng để đảm bảo khả năng chịu quá tải khi khởi động. Đồng thời phải xem xét đặc tính mô-men của tải nhằm lựa chọn cấu hình điều khiển phù hợp, tránh thiếu mô-men hoặc quá nhiệt thiết bị.
• Điều kiện môi trường lắp đặt: Nhiệt độ cao, bụi mịn, độ ẩm lớn ảnh hưởng trực tiếp đến linh kiện công suất. Do đó cần đánh giá hệ thống làm mát, thông gió phòng điện, không gian bảo trì. Trong môi trường khắc nghiệt, nên ưu tiên thiết kế có bảo vệ bo mạch, giải pháp lọc khí hiệu quả nhằm duy trì độ bền dài hạn.
• Yêu cầu truyền thông và điều khiển: Nếu nhà máy sử dụng PLC, SCADA, DCS, cần kiểm tra khả năng tích hợp truyền thông công nghiệp. Thiết bị phải đáp ứng yêu cầu điều chỉnh tốc độ theo tín hiệu phản hồi như áp suất, lưu lượng, nhiệt độ. Việc xác định rõ nhu cầu điều khiển ngay từ đầu giúp hệ thống vận hành đồng bộ, tránh phát sinh chi phí nâng cấp sau này.

Biến tần trung thế VEICHI giữ vai trò then chốt trong hệ thống điện công nghiệp hiện đại, đặc biệt tại các nhà máy sử dụng động cơ công suất lớn vận hành liên tục. Nhờ cấu trúc đa mức, thuật toán điều khiển chính xác cùng nền tảng bảo vệ toàn diện, thiết bị không chỉ kiểm soát tốc độ hiệu quả mà còn góp phần ổn định lưới điện nội bộ.

Giải pháp này mang lại lợi ích rõ ràng: tiết kiệm điện năng nhờ điều chỉnh tải theo nhu cầu thực tế, bảo vệ động cơ trước dòng khởi động lớn và sốc cơ khí, tối ưu chi phí vận hành dài hạn, đồng thời nâng cao mức độ tự động hóa thông qua khả năng tích hợp vào hệ thống điều khiển trung tâm.

Để được tư vấn kỹ thuật chuyên sâu, nhận catalogue sản phẩm hoặc báo giá chi tiết phù hợp từng dự án, vui lòng truy cập hoplongtech.com và liên hệ đội ngũ chuyên gia để được hỗ trợ sớm nhất.
